FYS-15011单位绿色七段数码显示器件

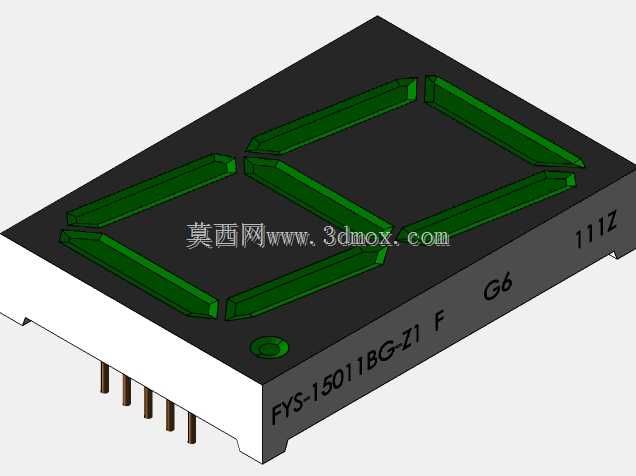

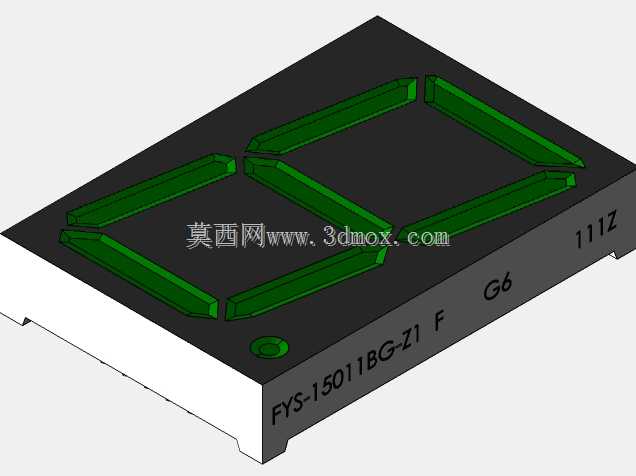

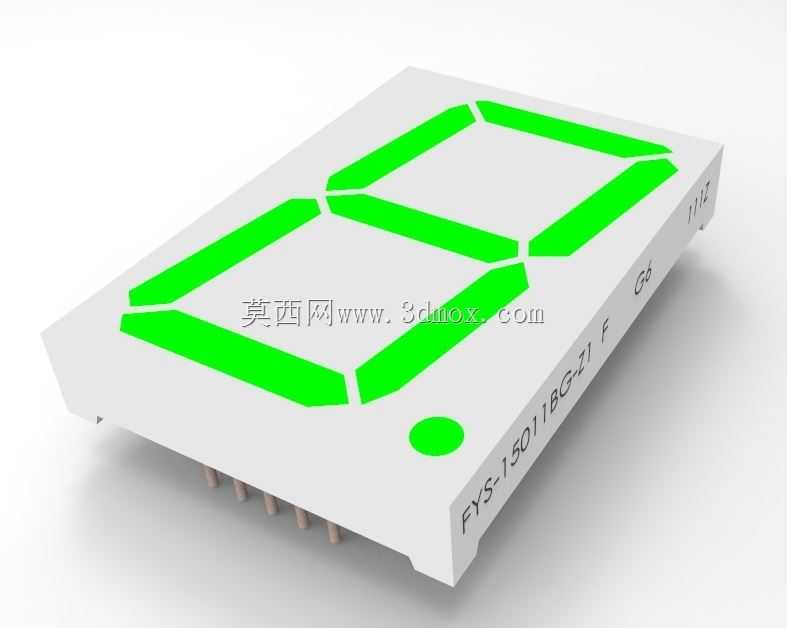

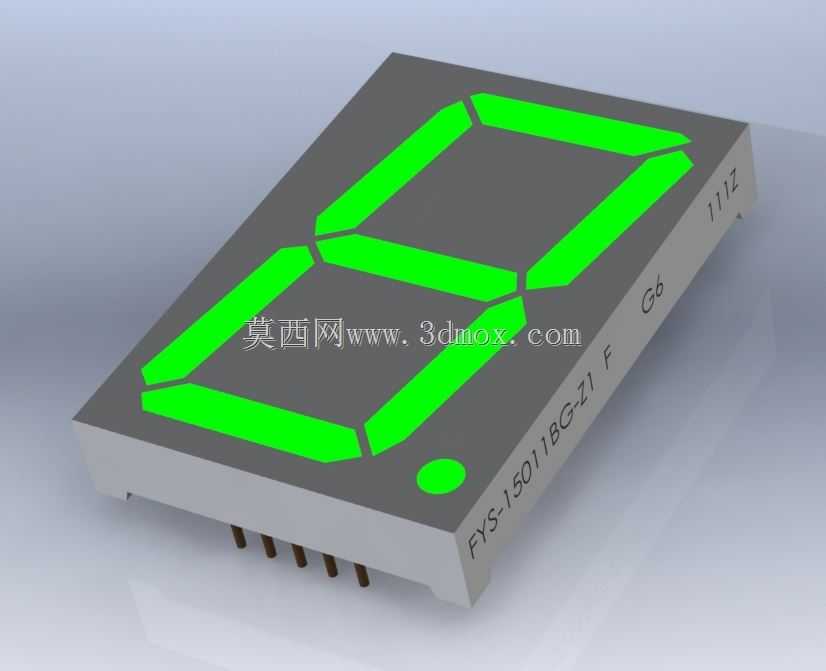

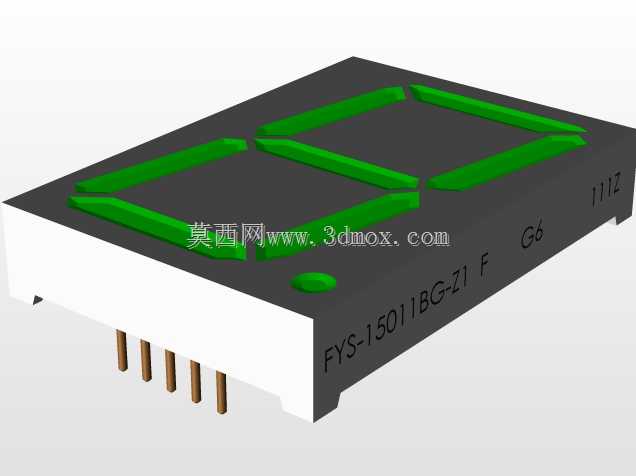

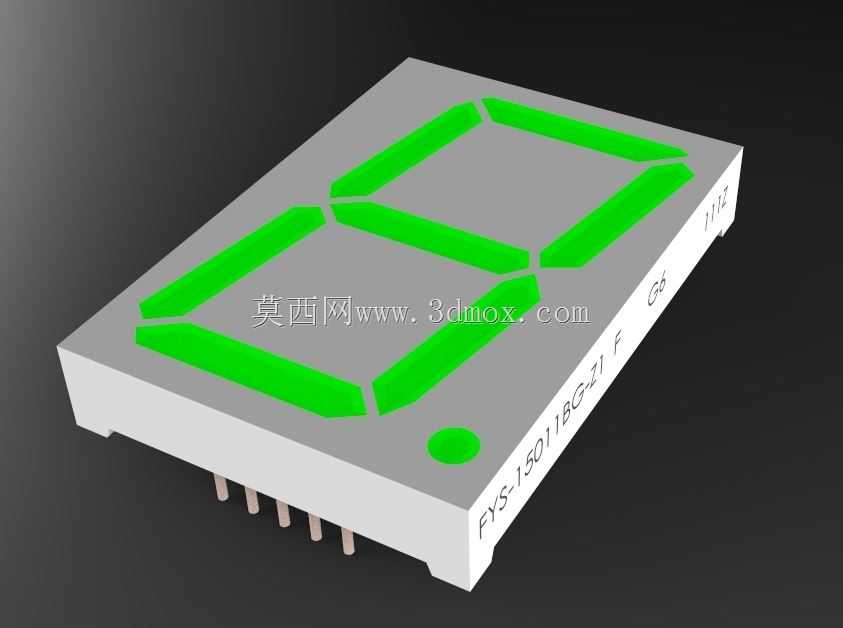

　　这类单位七段显示器件是工业控制、消费电子领域最常用的段式显示部件，日常能在温控仪表、计数装置、小型工控面板、家电控制面板上见到它的身影，核心作用是通过七个独立发光段的组合点亮，完成0-9阿拉伯数字的显示，部分应用场景下也可通过段码组合显示简单英文字符与状态符号，相比点阵显示模块，它的驱动逻辑更简单、显示清晰度更高、功耗更低，非常适合仅需要数字量输出的嵌入式设备场景。从设计层面看，这款1.5英寸规格的单位数码管，采用了标准的直插式引脚布局，引脚间距遵循行业通用规范，在做PCB Layout时可以直接套用标准封装，不需要额外调整焊盘位置，能大幅缩短硬件开发的周期。器件正面的发光段采用了均匀的荧光绿发光材质，发光段边缘做了斜切导光处理，

　　避免了段与段之间的串光问题，即使在车间强光环境下，也能清晰辨识显示的数字内容，不会因为环境光线过强导致显示内容模糊。器件本体采用黑色哑光阻燃塑封外壳，一方面可以遮挡内部的绑定线路与发光芯片，提升整体外观的整洁度，另一方面哑光外壳可以减少环境光线的反光，进一步提升显示内容的对比度。外壳侧面印有型号标识与引脚定义丝印，生产装配时可以快速核对引脚方向，避免装反导致的显示异常，器件一角的圆形标识是公共极定位标记，和PCB封装上的定位标记对应，能有效降低SMT或者手工焊接时的错装概率。从安装边界来看，这款器件的整体厚度适配常规面板的嵌入式安装需求，面板开孔尺寸可以参照器件本体的外形轮廓预留0.2mm的装配间隙，

　　安装时可以通过卡扣或者点胶的方式固定在面板内侧，引脚伸出长度足够穿过常规厚度的PCB板，焊接后不会出现引脚过短导致的虚焊问题。在做三维结构装配时，需要注意器件发光面和面板透明视窗的距离，预留0.5-1mm的间隙，避免装配公差导致发光面被视窗刮花，同时要注意器件和周边元器件的安全距离，尤其是和高压元器件之间要留够绝缘间隙，避免出现高压击穿的问题。这款数码管的段码布局采用了标准的共阴/共阳通用段排列，驱动程序可以直接复用通用七段数码管的段码表，不需要重新编写段码映射逻辑，能减少嵌入式软件开发的工作量。
