工业级嵌入式触控显示控制台结构设计

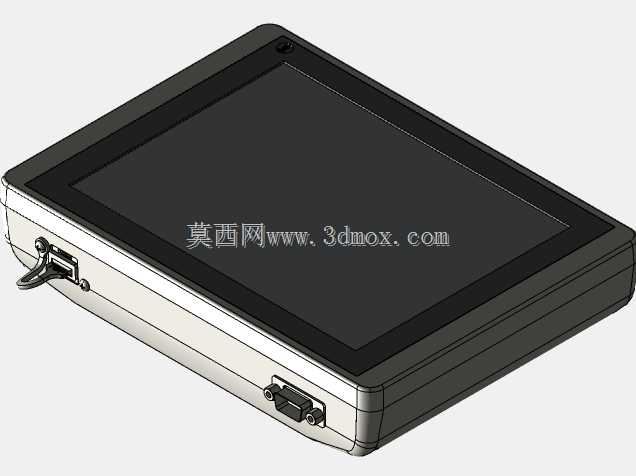

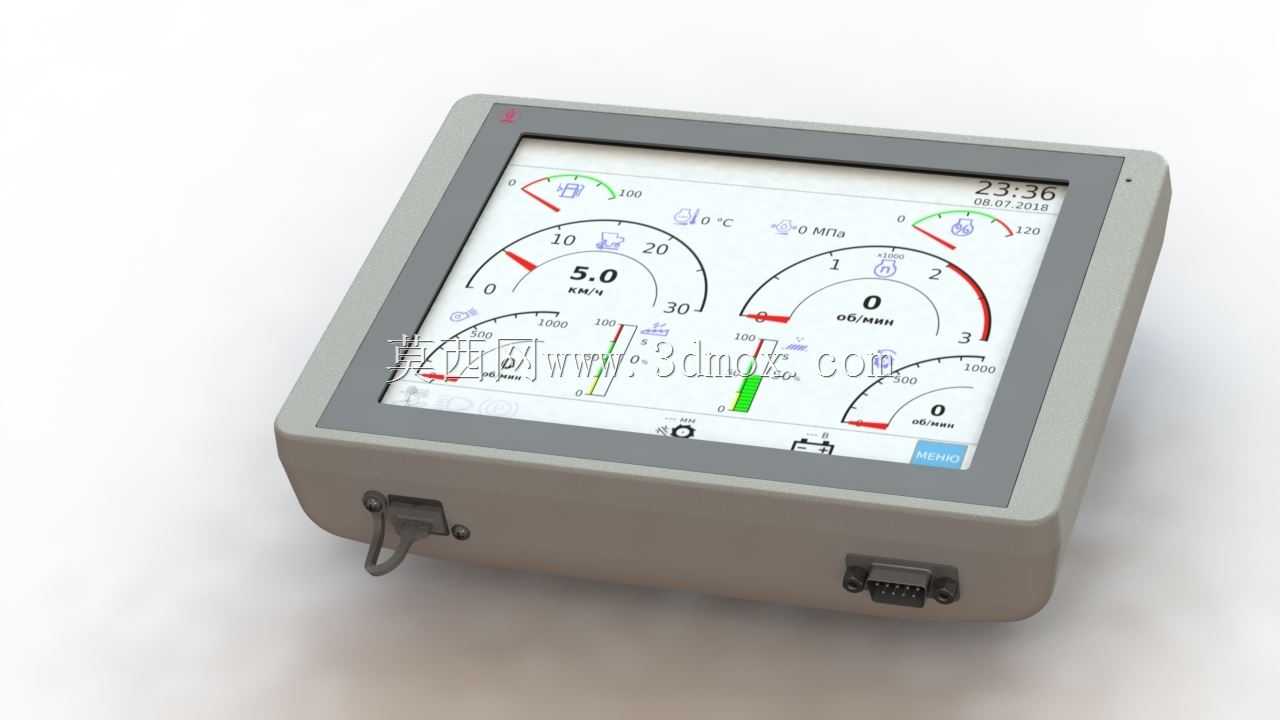

这款8.4英寸显示控制台的三维结构设计，核心围绕工业现场人机交互的实际需求展开，在结构布局上充分考虑了设备安装、操作、维护的全流程工程细节。从应用场景来看，这类控制台常部署在工程机械驾驶室、工业设备控制柜、移动作业装备操控台等位置，需要在振动、温湿度波动、存在粉尘油污的复杂工况下稳定运行，因此结构设计阶段就做了对应的防护考量。设备外壳采用一体化圆角矩形造型，边缘做了圆弧过渡处理，既避免安装操作时的锐边磕碰，也能降低外部冲击对内部屏体、电路板的直接作用力，壳体底部预留了标准工业连接器安装位，包含电源接口、通讯接口的固定结构，接口处做了下沉式设计，能减少外接线缆弯折受力，同时预留了防水胶圈的安装槽位，满足现场布线后的密封防护需求。

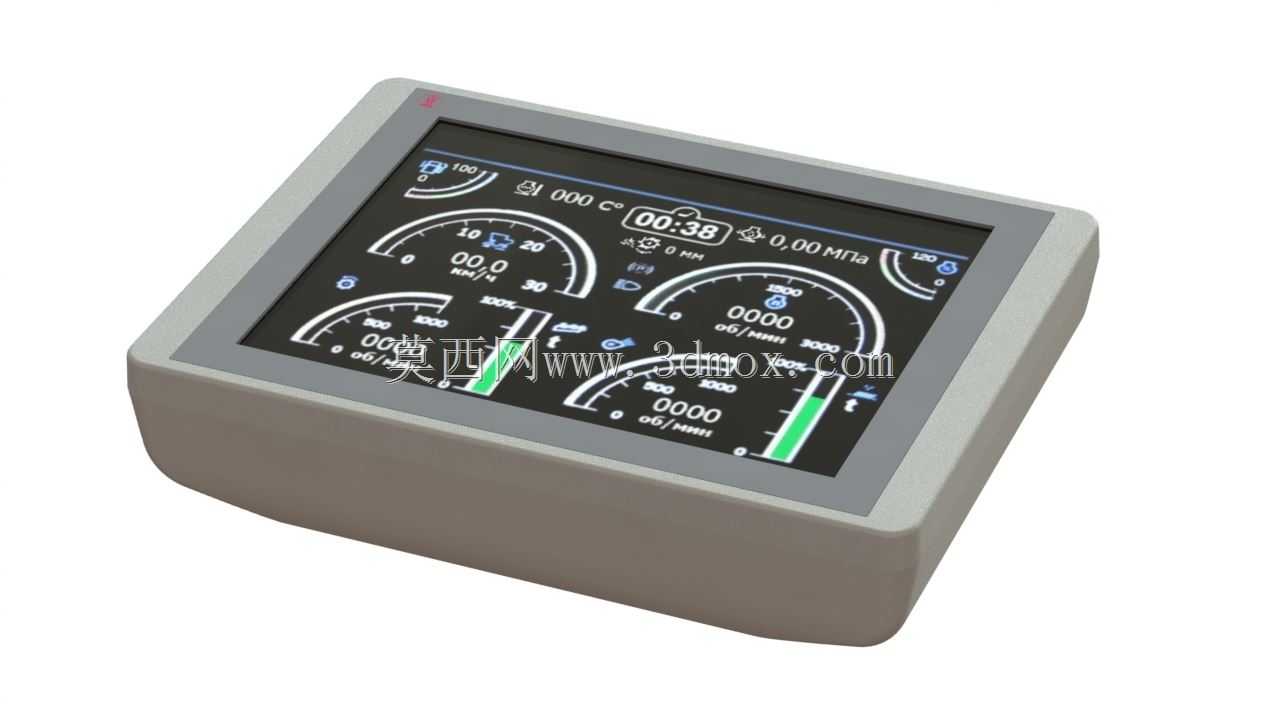

在功能特性的结构适配方面，正面触控屏区域做了略高于屏面的边框凸起，形成物理防护边，避免现场工具、硬物直接触碰刮花触控表面，屏体与壳体之间预留了缓冲泡棉的安装间隙，可抵消设备运行过程中产生的振动，防止屏体受挤压碎裂。设备背部设计了壁挂式安装孔位与嵌入式安装卡扣结构，既可以嵌入设备控制柜的面板开孔内，通过侧边卡扣快速固定，也能通过背部挂孔固定在墙面、支架上，适配不同的安装场景。安装边界尺寸上，8.4英寸屏对应的壳体外形控制在紧凑范围内，面板开孔尺寸匹配常规工业屏安装标准，不需要对现有操控台做大规模改造即可替换安装，壳体内部做了分层筋位设计，分别固定触控屏、驱动电路板、电源模块，各模块之间预留了走线槽与散热间隙，避免内部线缆杂乱挤压，同时保证设备长时间运行时的热量能通过壳体均匀散出，不会出现局部积热的问题。

从设计思路来看，整个结构没有多余的装饰性造型，所有结构特征都服务于实际使用需求：侧边的锁扣结构用于设备维护时快速拆开前盖，不需要额外工具即可完成内部模块的检修更换；底部的线缆固定柱可以将外接线缆绑扎固定，避免设备移动或振动时线缆拉扯接口导致松脱；正面屏幕下方的操作区域预留了功能按键的安装位，可根据实际使用需求配置实体快捷按键，满足戴手套操作时的盲操需求。这类显示控制台作为工业设备的人机交互入口，结构设计的合理性直接影响现场操作的效率与设备的使用寿命，建模过程中对各个安装配合位的公差做了合理预留，保证加工装配时各部件能顺利组装，同时控制壳体壁厚均匀，避免注塑加工时出现缩痕、变形等问题，兼顾了加工工艺性与使用可靠性。
