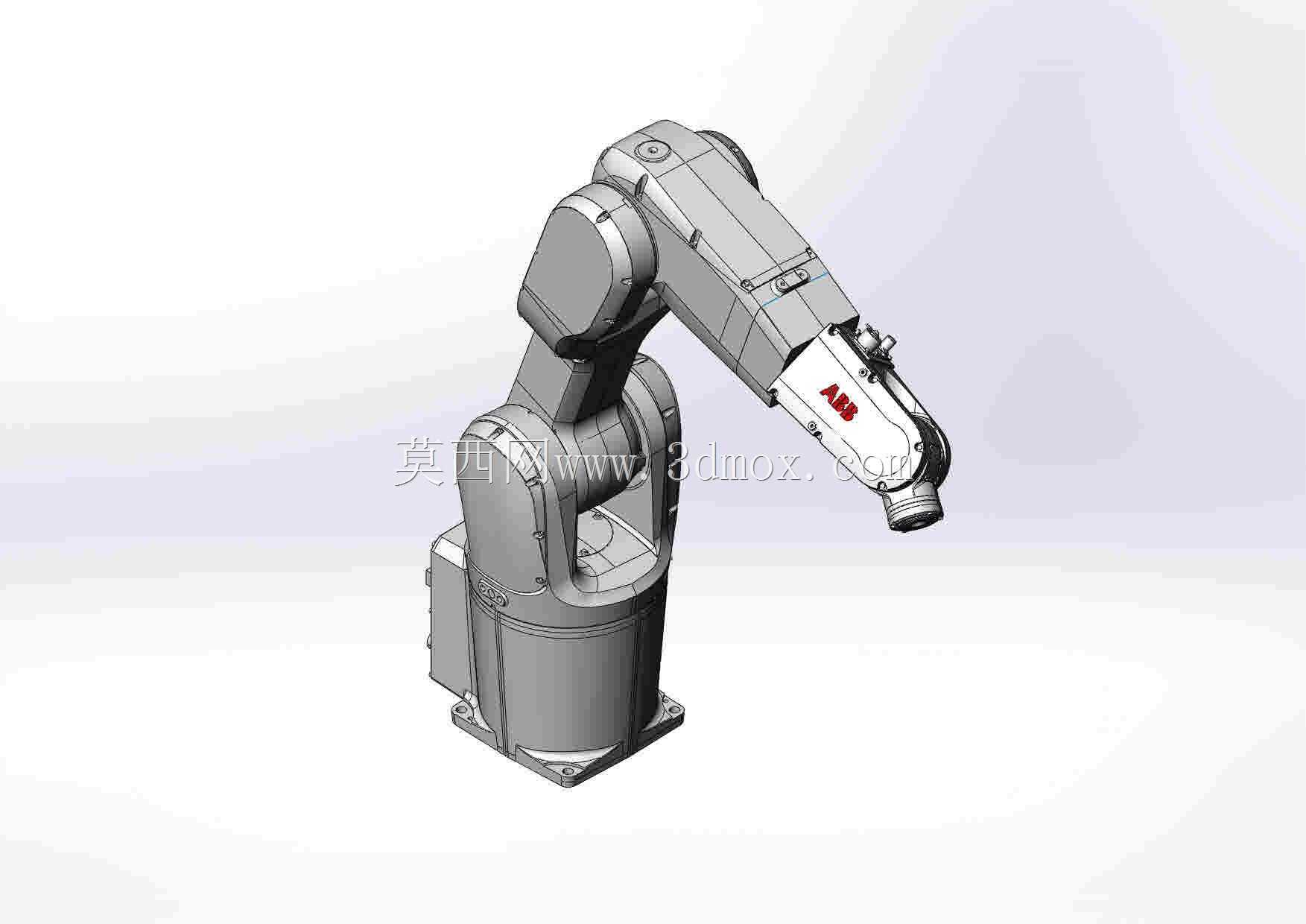

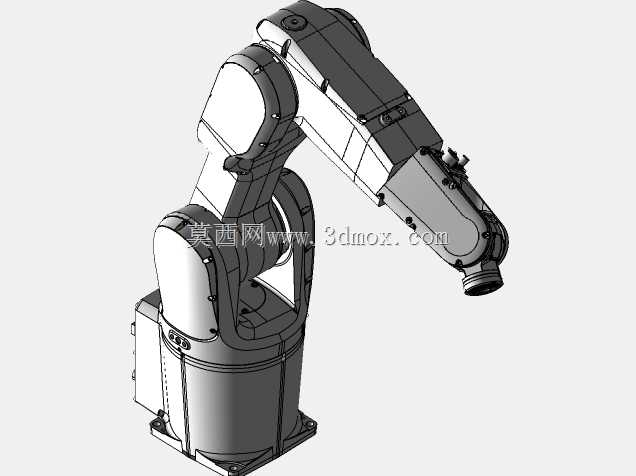

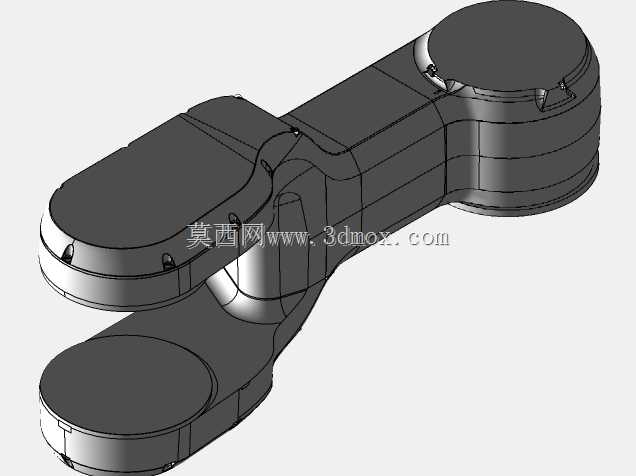

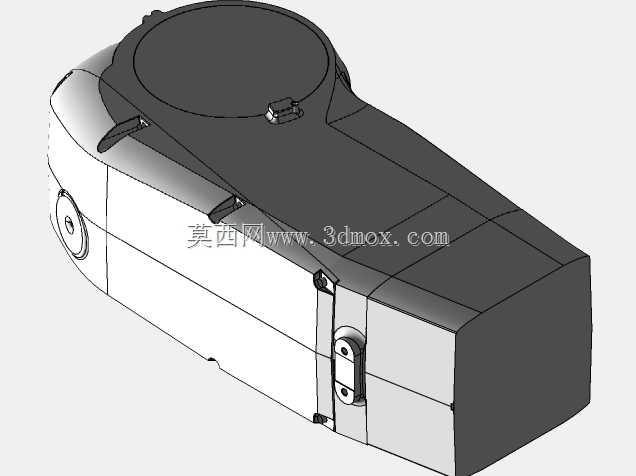

ABB IRB1200小型工业机械臂结构

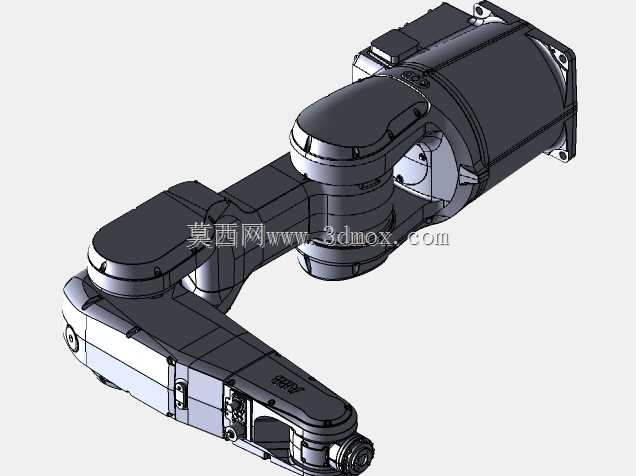

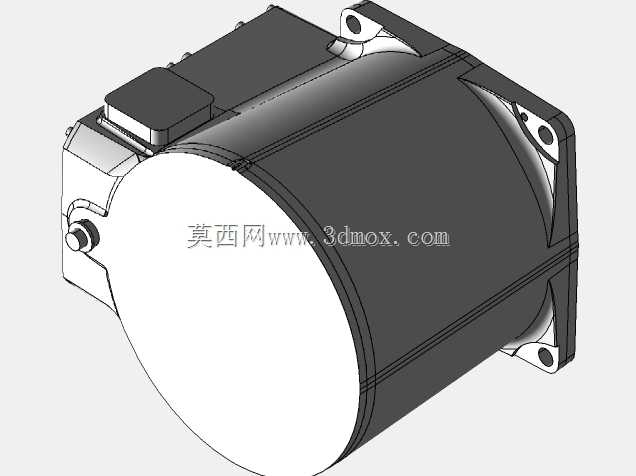

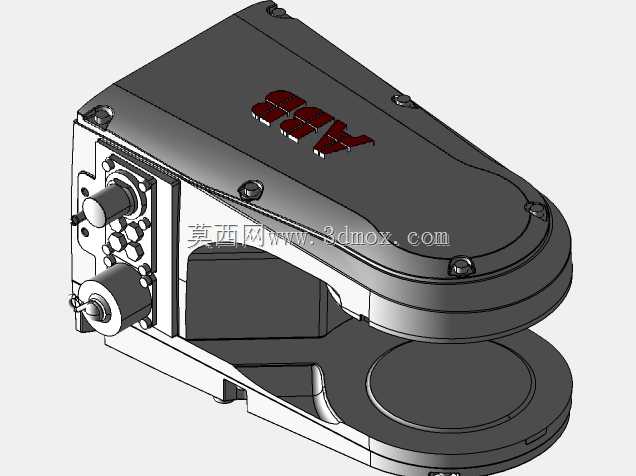

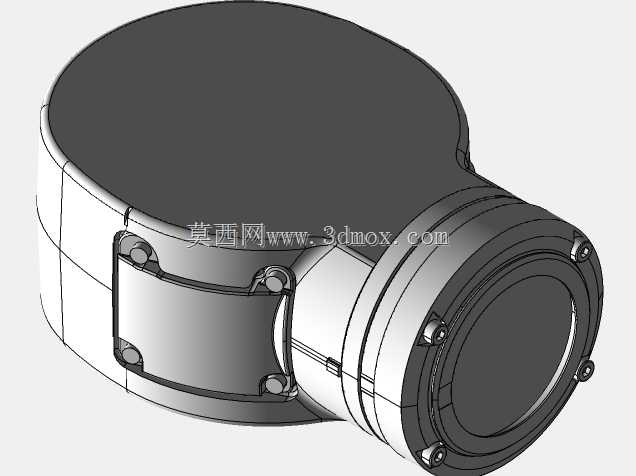

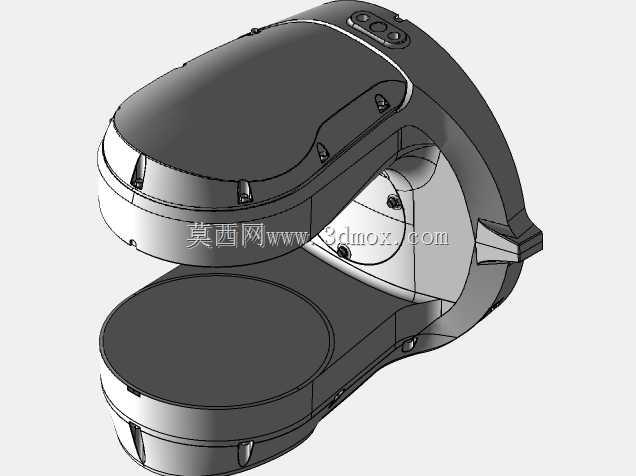

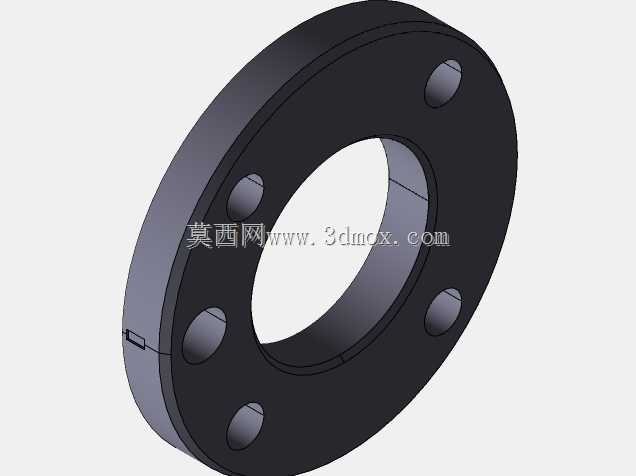

这款六轴串联机械臂的结构设计，充分考虑了3C电子、精密装配等场景的工位布局限制，底座采用方形法兰安装结构，可直接固定在工作台面、线体侧边或者倒挂安装在工位顶部，安装孔位的排布预留了足够的螺栓操作空间，现场安装时不需要额外制作复杂转接板，适配多数自动化产线的现有安装基准。从关节布局来看，大臂与小臂的长度配比经过优化，在5kg负载工况下，末端重复定位精度可满足精密零件插拔、螺丝锁付、小件搬运的作业要求，各关节的走线全部采用内部中空走线结构，外部没有裸露的管线，一方面避免了高速运动时管线与周边工装剐蹭的风险，另一方面也减少了管线弯折疲劳带来的维护成本，适合在紧凑的工位内完成连续轨迹运动。在实际产线应用中，这类小负载机械臂常搭配视觉系统完成散乱工件的拾取，也可集成在小型装配单元里完成零部件的压装、点胶、检测上下料动作，臂展覆盖范围刚好适配单人操作工位的作业半径，不会因为臂展过大造成空间浪费，也不会因为覆盖范围不足需要额外增加外部轴拓展。设计过程中，各关节的电机与减速器安装位做了同轴度定位止口，装配时不需要反复调整传动件的啮合间隙，外壳的曲面造型兼顾了刚性与减重需求，铸件壁厚均匀，避免了铸造过程中出现缩孔变形的问题，末端法兰预留了标准的气动、电气接口安装位，可快速适配夹爪、吸盘、焊枪等不同末端执行器，不需要额外在臂体上打孔固定走线槽。关节处的密封结构可适配普通工业车间的粉尘环境，日常维护时只需要按照周期补充润滑脂，不需要拆解复杂的外壳结构，底座侧面预留了电气线缆的进线口，现场布线时可从底部或者侧面穿线，适配不同的走线布局要求。整体结构的重心靠近底座安装面，高速运动时的整机晃动量更小，不需要额外做非常厚重的安装基座就能满足稳定性要求，对于产线改造项目来说，可直接替换原有工位的人工操作位，不需要对现有线体结构做大规模改动，大幅缩短项目落地的调试周期。
