DIN导轨安装式24V直流开关电源结构

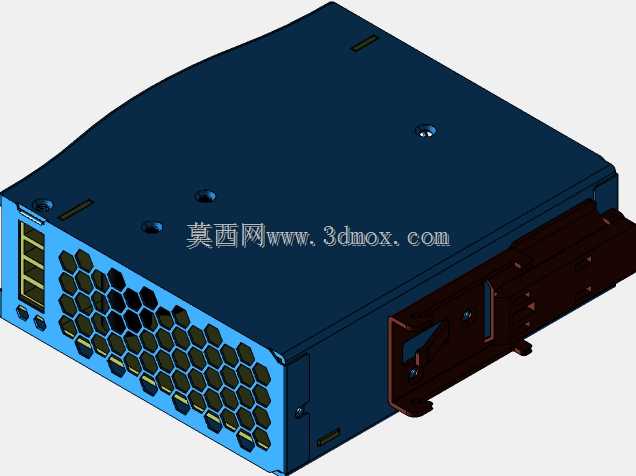

这款导轨安装的直流供电单元，是工业控制柜内部分布式供电的核心部件，日常多用于自动化产线控制柜、楼宇配电控制箱、小型设备集成电控舱这类场景，给PLC、传感器、中间继电器、现场总线模块这类24V直流负载提供稳定的供电输出。从结构设计来看，整体采用金属壳体弯折成型，壳体侧面开有密集的六边形通风孔，既可以保证内部功率器件工作时的空气对流散热，又能阻挡较大尺寸的异物落入壳体内部触碰带电部件，同时金属壳体本身也能提供足够的电磁屏蔽能力，减少开关电源工作时的高频干扰对外围敏感测控元件的影响。安装端的卡扣结构完全适配标准DIN导轨的安装尺寸，不需要额外打孔固定，直接卡在控制柜内的标准导轨上即可完成安装固定，卡扣自带的弹性锁止结构可以避免设备在运输或者柜体振动过程中出现松脱滑落的问题，接线端预留的接线空间也充分考虑了现场接线的操作空间，多股线接入后不会出现线缆挤压、绝缘皮破损的隐患。设计过程中壳体的边角都做了圆弧过渡处理，避免安装调试过程中锋利的钣金边角划伤操作人员，壳体上的固定螺丝孔位都做了沉台设计，螺丝锁紧后不会突出壳体表面，不会干涉相邻安装的其他电气元件。外形宽度按照导轨安装的模数做了适配，在柜内排布时可以和断路器、端子排、继电器模块等标准导轨元件保持一致的安装间距，不会额外占用过多的柜内纵深空间，散热风道的走向也顺着柜内常规的上下通风方向设计，即使多个同类型电源并排安装，也不会出现热量堆积导致的器件过热降额问题。输出端的接线端子排布清晰，区分了输入交流侧和输出直流侧的物理间隔，避免现场接线时出现交直流混接的操作失误，壳体底部的接地端子直接和金属壳体连通，保证设备漏电时可以快速触发前端保护装置，保障操作人员和外接设备的安全。
