1.44英寸TFT液晶显示模组结构设计

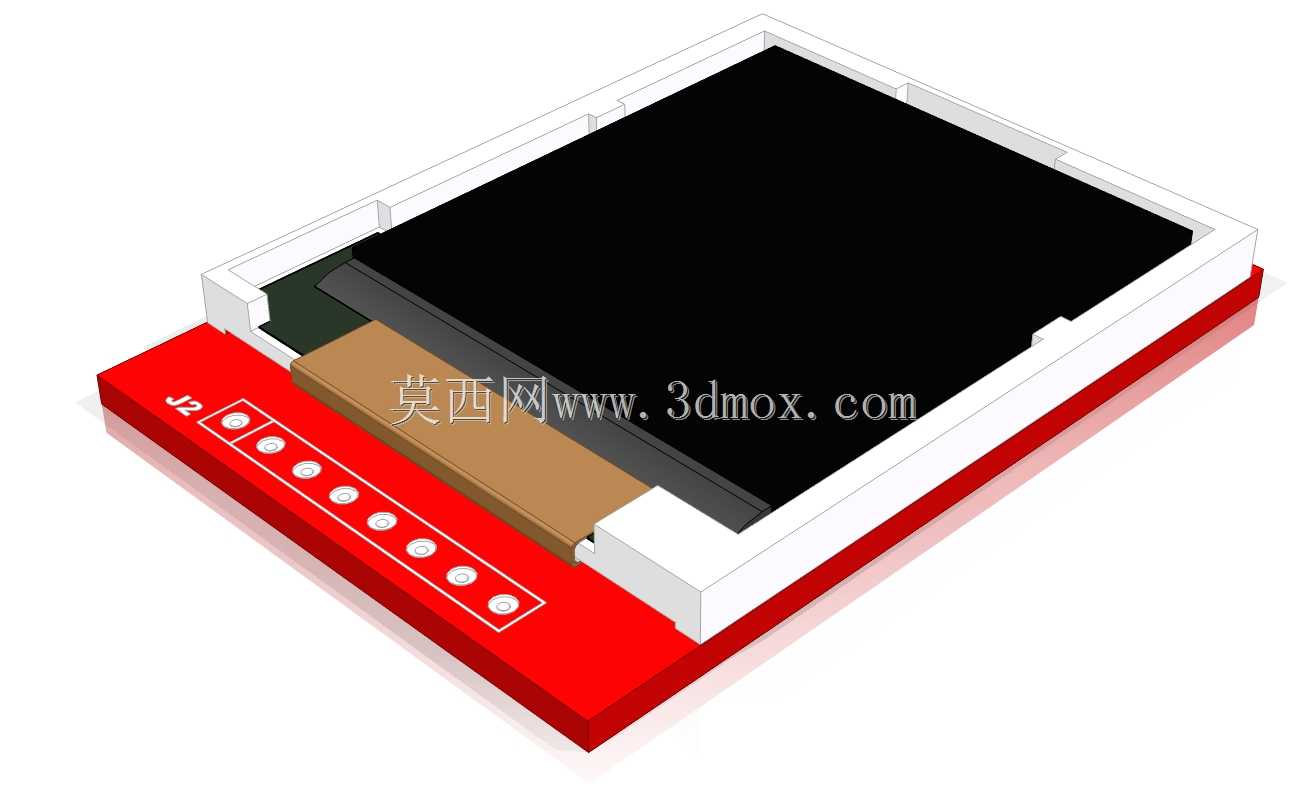

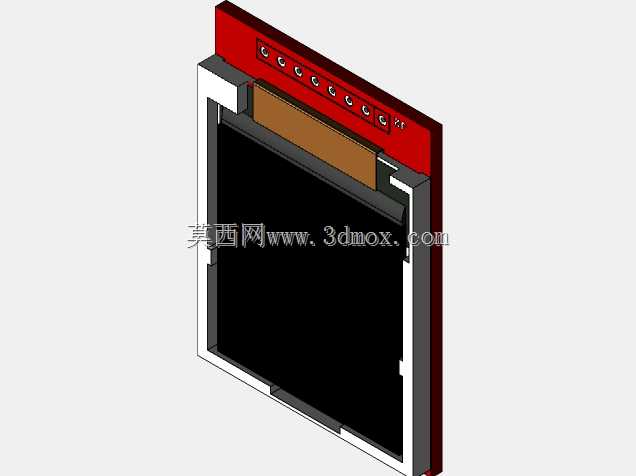

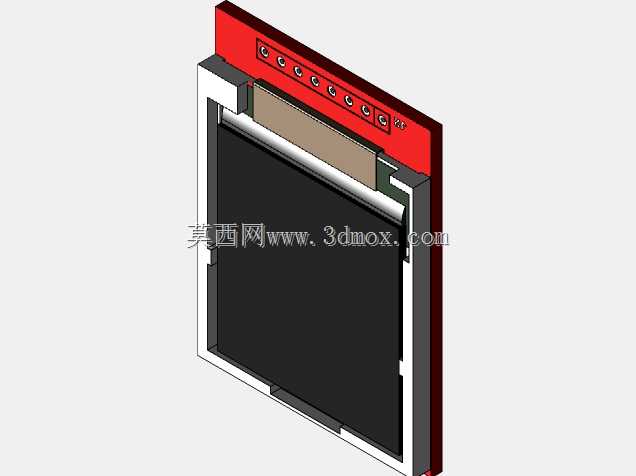

这款小尺寸TFT液晶显示模组，常被嵌入各类便携检测设备、小型工控终端、手持数据采集器、智能穿戴外设等产品中，作为人机交互的核心可视化载体，承担参数显示、状态反馈、简易交互提示的功能，在空间受限的嵌入式设备场景中适配性极强。从结构设计逻辑来看，整个模组采用分层堆叠的装配思路，最上层为钢化玻璃防护的液晶显示面板，黑色有效显示区域严格控制在128*128像素对应的物理尺寸范围内，面板四周的白色塑胶边框做了0.3mm的限位凸台，既可以在装配时卡住面板避免移位，也能为表层偏光片留出贴合余量，防止组装过程中刮伤偏光层。下方的红色PCB基板是整个模组的承载基础，基板一侧排布了8个焊盘式接线引脚，引脚间距做了1.27mm的标准化设计，既可以通过排针插装对接主控板，也能直接采用FPC软线焊接，适配不同设备的内部走线空间；引脚旁丝印了清晰的引脚定义标识，方便硬件工程师在打样调试时快速接线，避免接反电源引脚烧毁模组。PCB与液晶面板之间的棕色缓冲胶层，一方面可以吸收设备组装及使用过程中的轻微震动，避免液晶面板受应力挤压出现亮斑、漏液问题，另一方面也能垫高面板，让面板表面与设备外壳的视窗开口齐平，减少视窗区域的积灰缝隙。从安装边界来看，整个模组的外轮廓尺寸控制极为紧凑，整体厚度仅3.2mm，PCB基板比液晶面板单边宽出1.5mm的安装边，安装边上预留了两个直径1.2mm的定位孔，既可以采用M1螺丝锁附固定，也能直接通过双面背胶粘贴在设备内壳的定位柱上，不会占用过多设备内部的堆叠空间。设计过程中特意将驱动IC整合在PCB基板的背面，避免驱动元件突出在显示区域下方影响面板贴合，同时在PCB的电源引脚处预留了0.1uF的滤波电容焊位，可根据实际应用场景的电源纹波情况选择是否焊接，提升模组在不同电磁环境下的显示稳定性。这类小尺寸显示屏不需要复杂的背光驱动电路，侧入式的LED背光排布在面板侧边，在保证显示亮度均匀性的同时，进一步压缩了模组的整体厚度，对于内部空间寸土寸金的便携类电子设备来说，这种紧凑化的结构设计能够大幅降低整机的结构堆叠难度，工程师在做整机结构设计时，只需要在外壳上开出对应尺寸的视窗开口，预留好模组的安装沉台，就能快速完成显示部分的结构适配，不需要额外做复杂的固定结构设计。
