PCB板载finder小型直插继电器结构

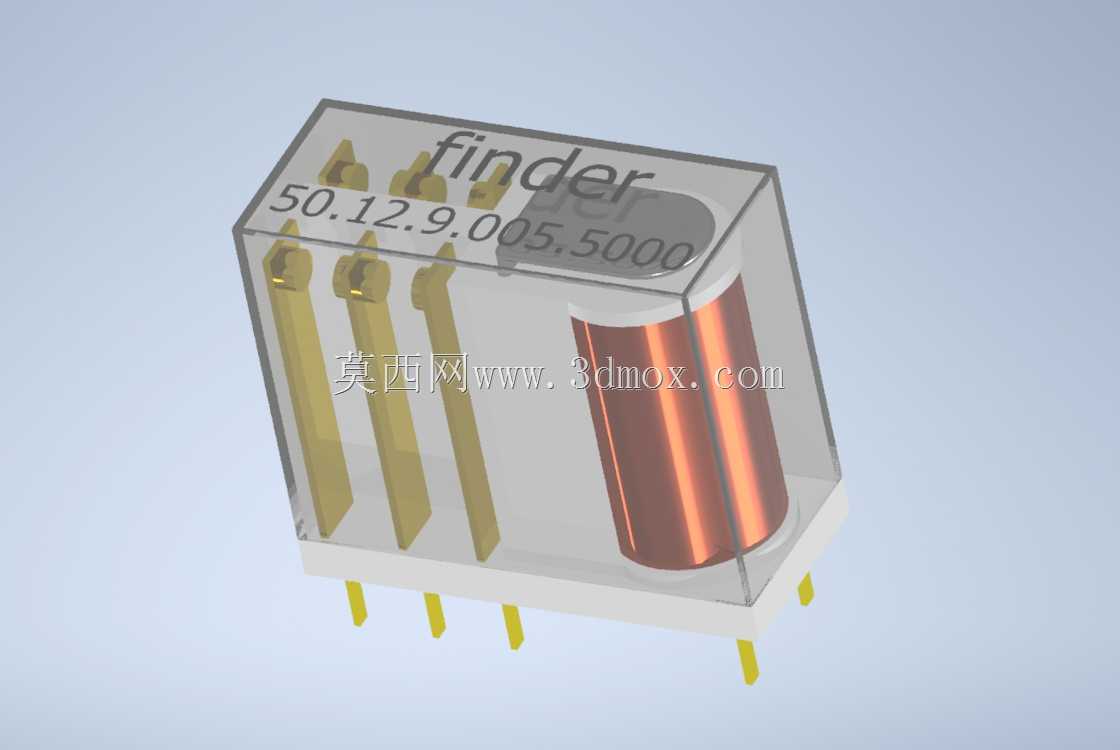

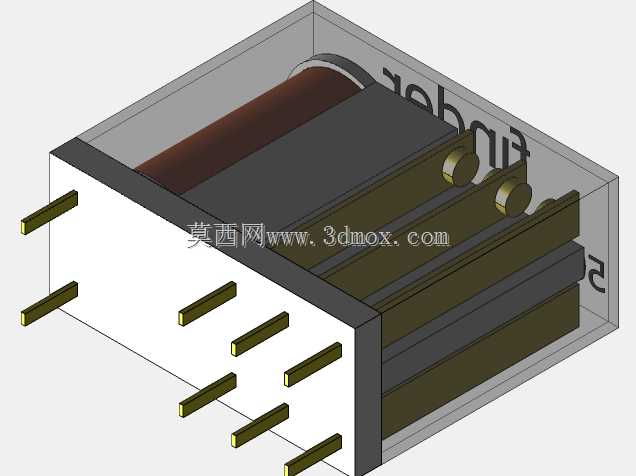

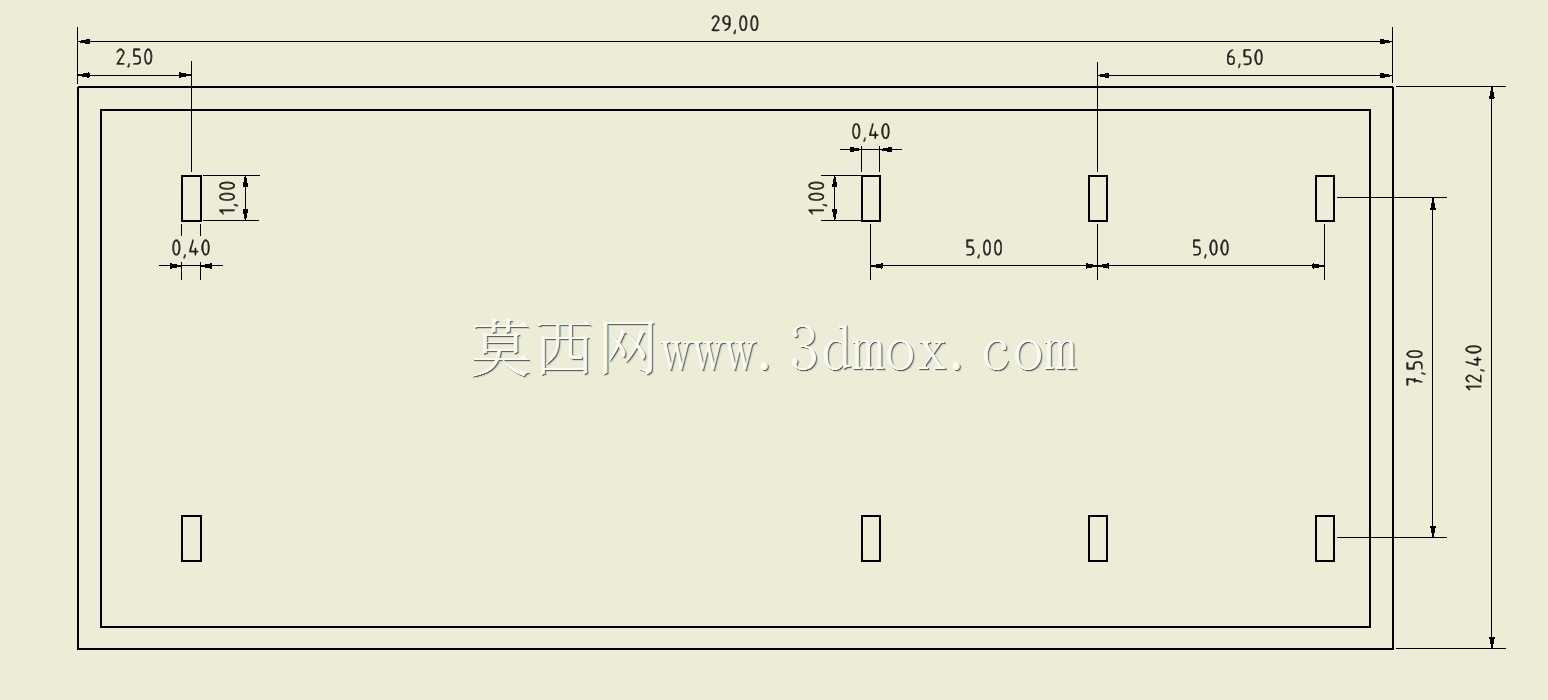

做PCB布局的时候经常碰到这类小型功率继电器的选型和结构适配问题，很多时候库里的模型要么尺寸不准，要么引脚间距和实际物料有偏差，做出来的板子打样回来插不上，或者外壳和周边的电容、接插件干涉，返工起来特别麻烦。这个模型还原的是finder系列的超小型PCB直插继电器，这类元件主要用在工控控制板、小型家电主控板、信号切换回路里，用来实现小电流控制大负载的通断，比如控制小型电磁阀、指示灯回路、低压电机的启停，相比贴片继电器，直插版本的抗振动性能更好，引脚焊接强度更高，适合在有一定振动的工业现场设备里使用。从结构上看，这个模型还原了透明外壳的内部构造，能看到内部的电磁线圈、衔铁机构、触点组以及引出引脚，外壳做了半透明的质感处理，方便在装配校验的时候观察内部结构和周边元件的位置关系，不会因为外壳是不透明材质就忽略了内部凸起部分和上层元件的干涉。设计这个模型的时候，首先卡准的是引脚的间距和伸出长度，五个直插引脚的位置严格对应物料手册的焊盘尺寸，引脚伸出PCB板面的长度控制在常规波峰焊的适配范围，不会因为引脚过长导致焊接后剪脚工序碰伤外壳，也不会因为过短造成焊接虚焊。外壳的外形尺寸做了精准还原，包括顶部的印字区域凸起、侧面的卡扣结构，在PCB布局的时候，继电器周边预留的安全间隙可以直接参考模型的外轮廓，尤其是线圈部分的圆柱形凸起，在做高密度布局的时候很容易和旁边的电解电容、稳压芯片的散热片产生干涉，模型把这个部分的轮廓做的很准确，不用再对着二维手册反复核对尺寸。安装边界上，这个继电器是直插焊接固定，不需要额外的安装座或者固定卡扣，模型底部和PCB板面的贴合面做了平整处理，预留了焊接后焊锡厚度的间隙，不会出现模型贴板太近导致实际装配时外壳顶到板面焊盘的问题。触点部分的引出脚对应了常开常闭触点的不同回路，在做布线的时候可以直接根据引脚位置规划走线路径，不用再反复对照引脚定义图调整线序。这类小型继电器在实际使用中，线圈的发热会让外壳有一定的温升，模型还原的外壳壁厚和实际物料一致，在做热仿真的时候也能作为参考，评估周边热敏元件和继电器的安全距离。很多新手工程师在做PCB布局的时候，容易只看元件的占位尺寸，忽略外壳的实际高度和顶部凸起，导致装壳的时候继电器顶到设备外壳，这个模型把顶部的圆弧凸起、侧面的脱模斜度都做了还原，在做整机结构装配校验的时候，可以直接导入装配体检查干涉，不用等实物打样回来才发现尺寸偏差。
