贴片元件布局小型印刷电路板

项目分类:3D模型 发布时间:2021-09-27 ID:294244

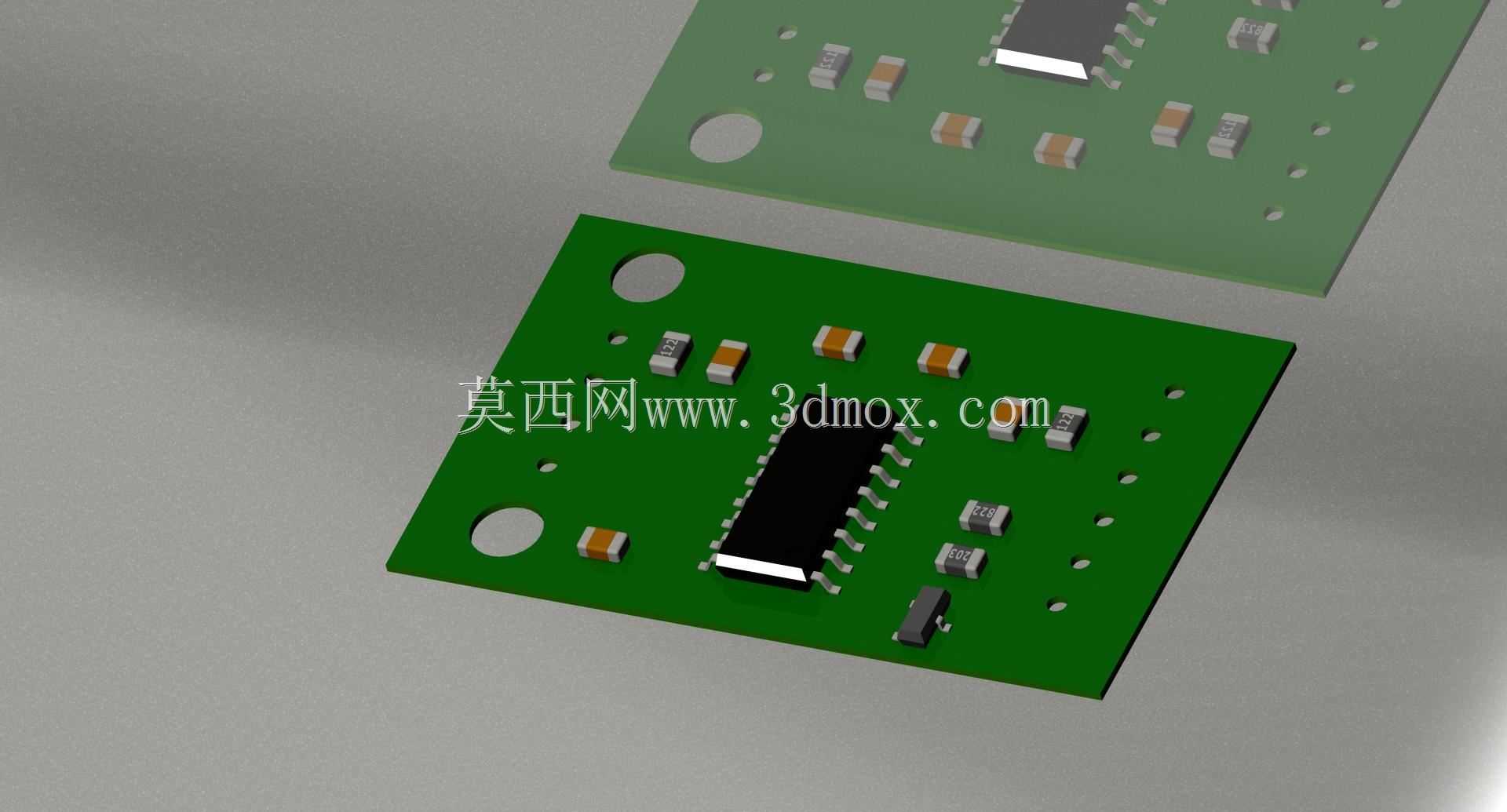

  • 贴片元件布局小型印刷电路板

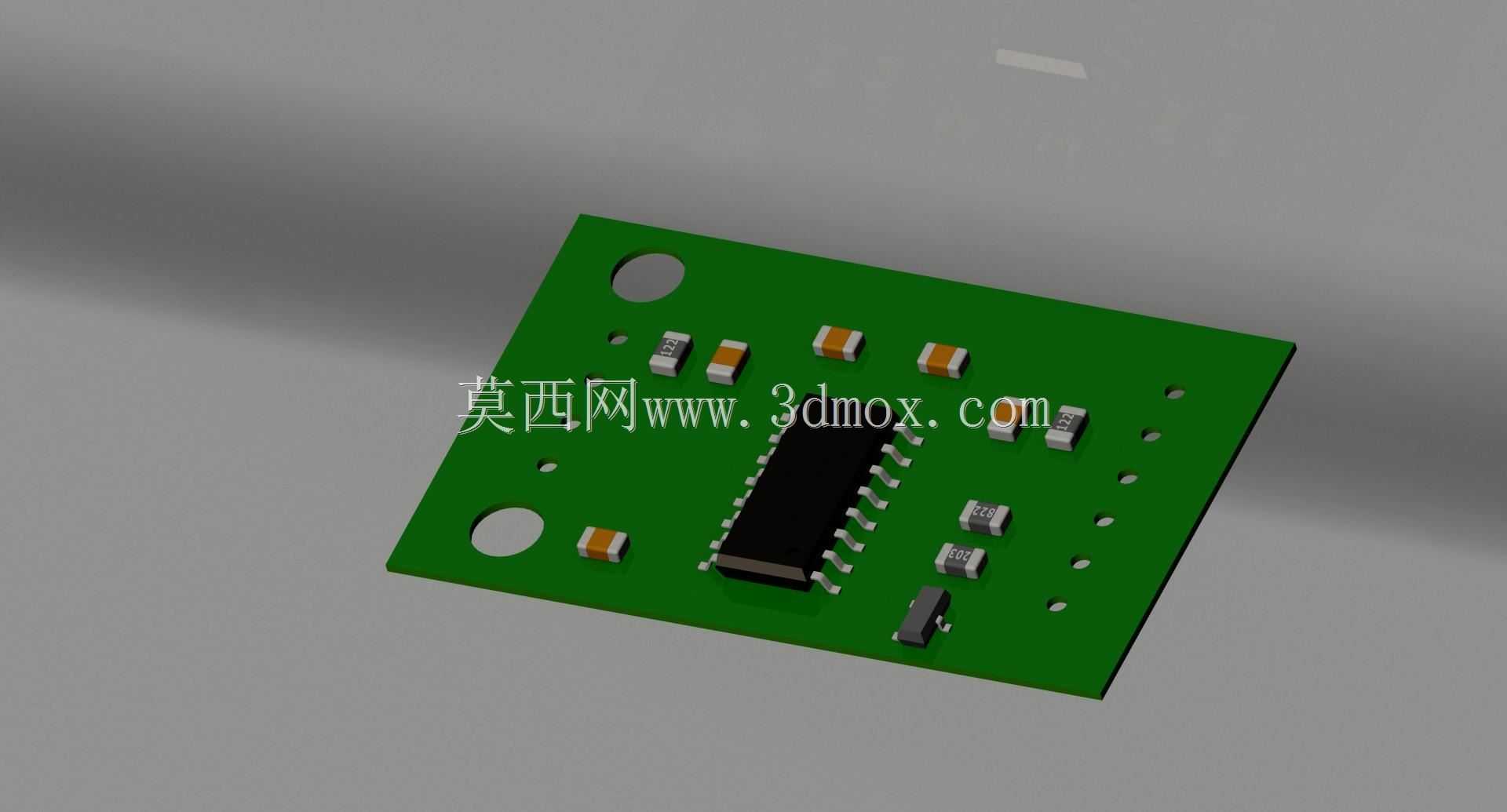

  • 贴片元件布局小型印刷电路板

这类小型印刷电路板常见于小型传感检测模块、便携消费电子内部的信号处理单元、工业控制板卡的子功能模块中,承担核心信号转换、小功率驱动或者信号调理的作用,板上集成的贴片阻容件围绕主芯片完成电源滤波、阻抗匹配、信号限流的功能,主SOP封装芯片多为运算放大器、小型逻辑控制器或者接口转换芯片,可直接完成对应子功能的信号处理,无需额外外接过多分立元件。设计时优先考虑元件布局的紧凑性,将主芯片放置在板卡中心区域,阻容元件按照信号流向就近排布在对应引脚周边,缩短高频信号的走线长度,减少信号传输过程中的干扰与损耗,板体边角预留的两个安装孔用于通过螺丝将板卡固定在设备壳体或者主安装基座上,安装孔周边做了无铜避让设计,避免安装螺丝导通板上线路造成短路。板体整体采用矩形切角设计,边缘做圆角过渡处理,避免装配过程中板边毛刺划伤操作人员或者周边线材,板上元件全部采用贴片封装,相比直插元件大幅压缩了板体的整体厚度,可适配内部安装空间局促的小型电子设备。走线设计上,电源线路与信号线路做了分层避让,大电流供电线路加宽走线宽度满足载流要求,弱信号走线做了等长处理保证信号传输的同步性,板上预留的一排过孔可用于后续功能扩展或者测试点焊接,方便生产过程中的功能检测与故障排查。安装边界上,板体整体长宽尺寸适配小型设备的内部安装槽位,元件最高高度不超过板体上方预留的安全间隙,避免装配后元件与设备上盖或者其他结构件发生干涉,板体边缘预留的工艺边可适配SMT贴片加工的流水线导轨要求,生产完成后可直接掰除多余工艺边,不影响最终装配尺寸。这类板卡的设计充分平衡了加工工艺性、功能可靠性与安装适配性,既满足自动化贴片生产的工艺要求,也能在紧凑的安装空间内完成预设的电路功能,可直接嵌入到各类小型电子设备中作为功能子板使用,减少主控制板的设计复杂度,缩短整体产品的开发周期。
