紧凑型立式ITX工作站机箱结构设计

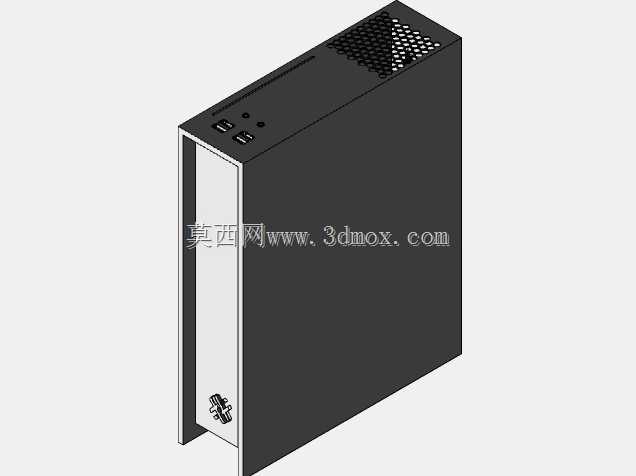

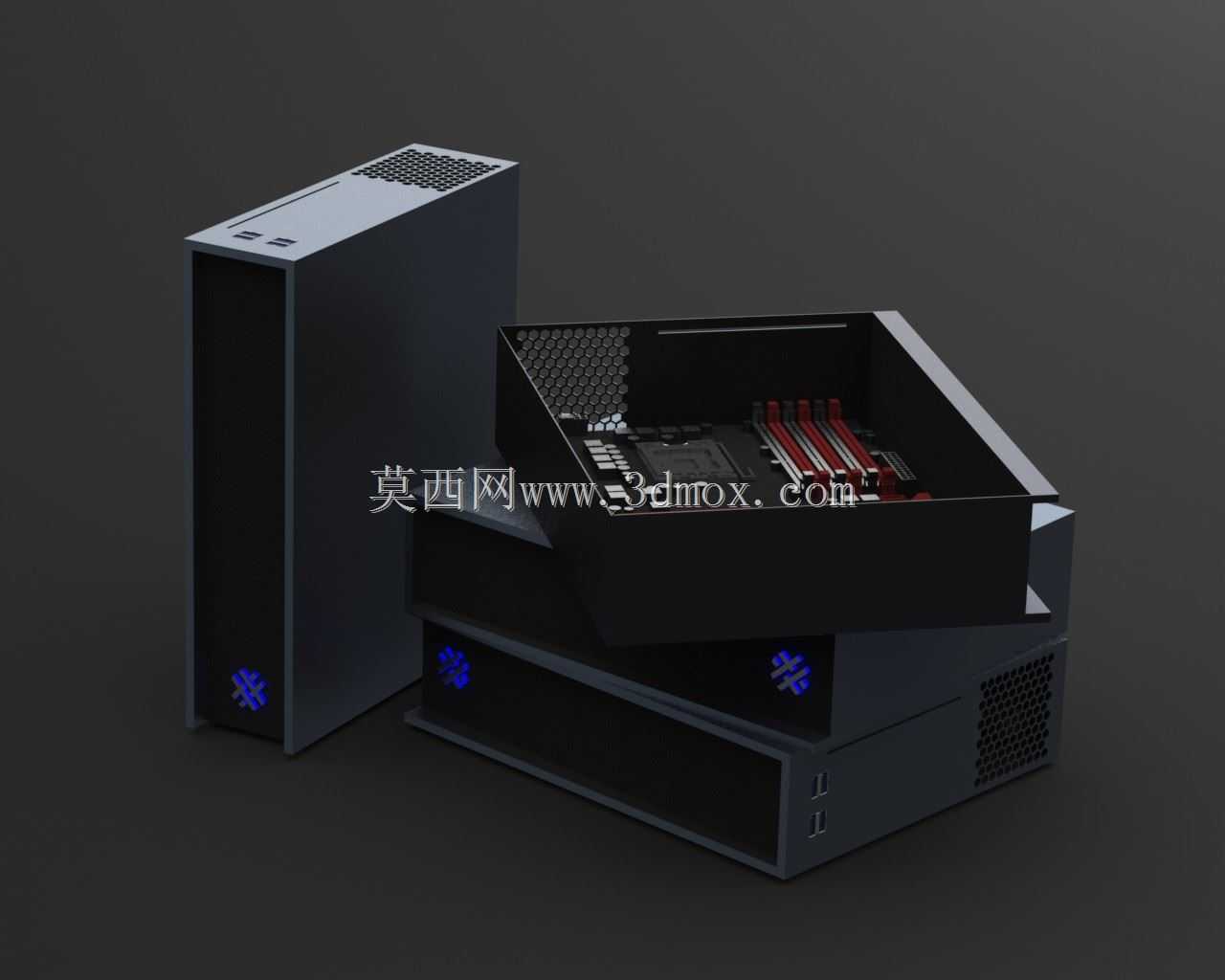

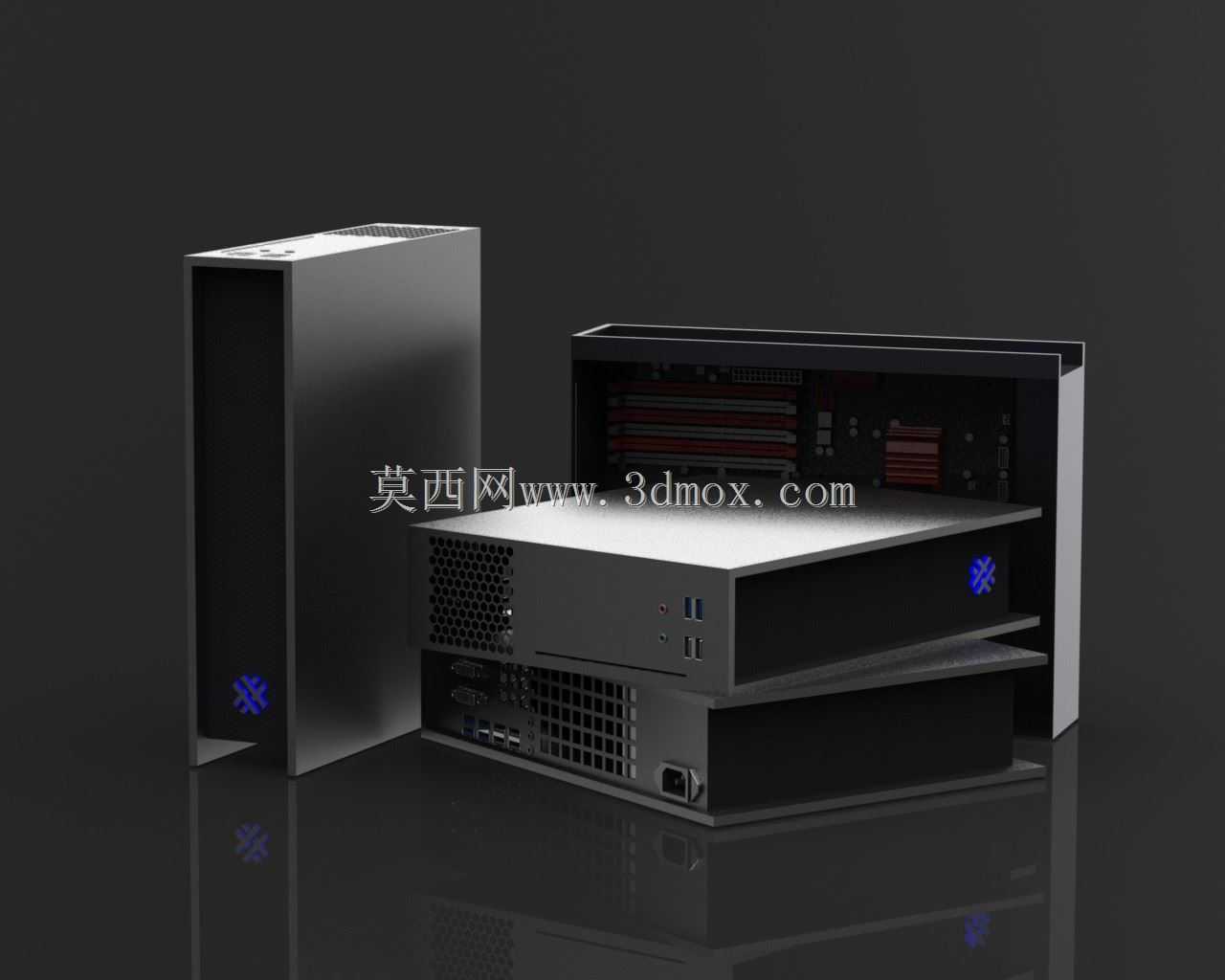

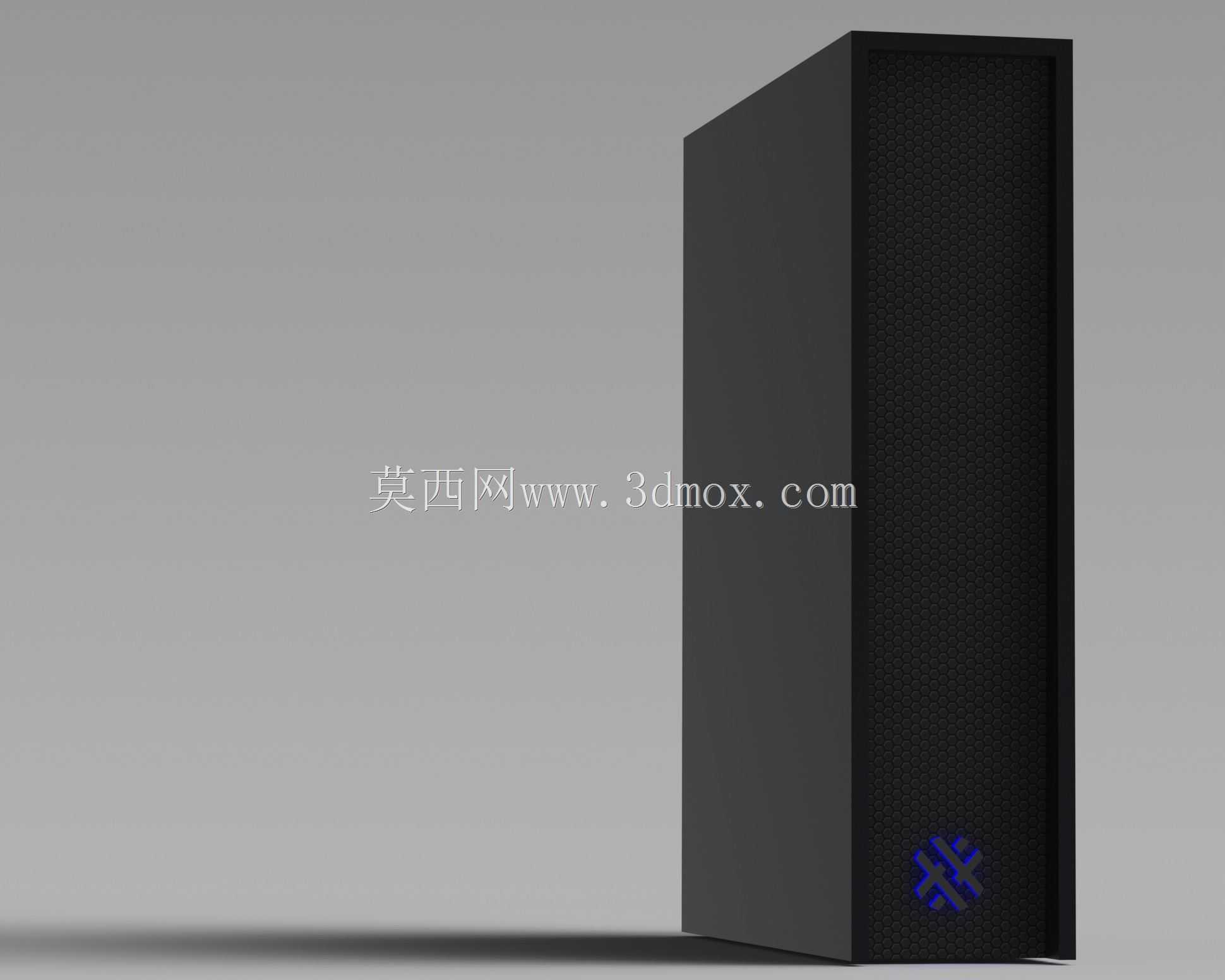

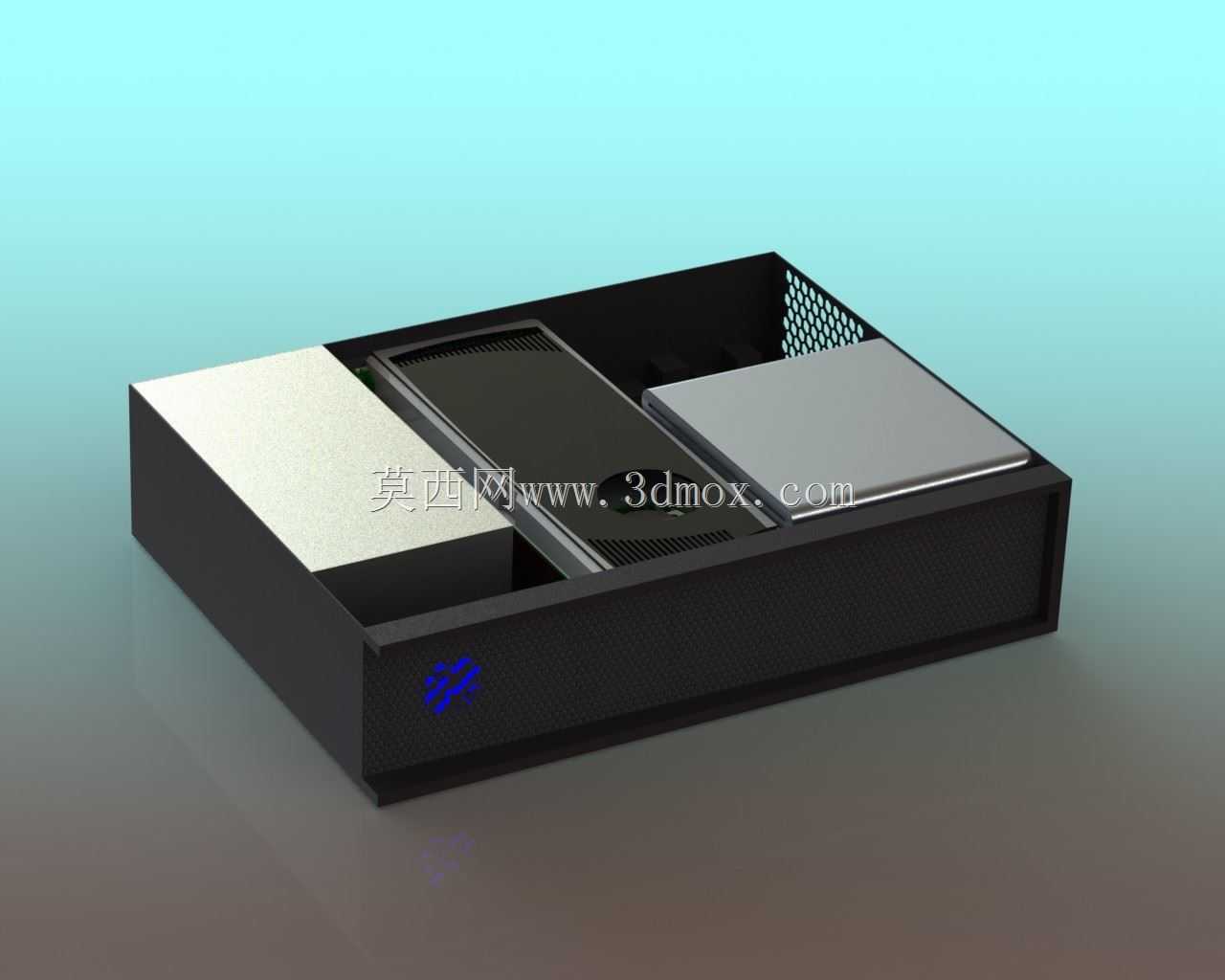

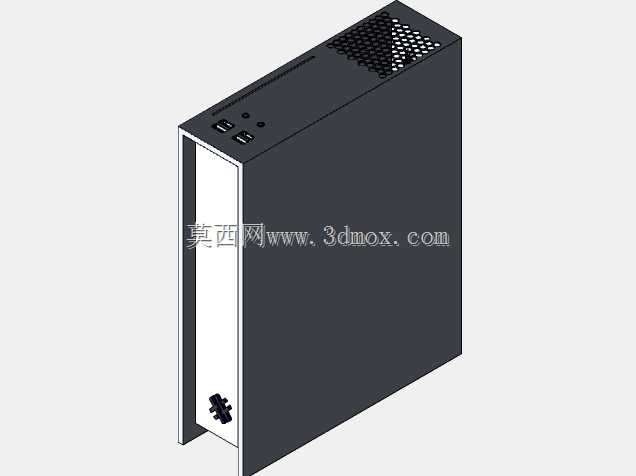

这款紧凑型立式机箱的结构设计，核心面向小空间高性能计算场景，适配桌面级小型工作站、个人高性能计算主机的搭建需求，在有限的内部空间内完成核心硬件的兼容与散热路径规划，解决小尺寸机箱常见的硬件兼容性差、散热效率不足、运维拆装不便的实际问题。设计初期优先划定安装边界，整体采用窄体立式布局，将机身宽度控制在适配ITX主板的最小合理区间，避免传统小机箱为兼容硬件过度膨胀体积的问题，可直接放置于桌面侧方、显示器支架下方等狭窄工位区域，不占用过多桌面操作空间，适配紧凑办公、小型工作室的工位布局要求。散热结构设计上，将箱体整体抬离安装面，底部采用六边形网格进风结构，让外部冷空气可以从箱体底部全域进入内部风道，避开传统底部进风容易被桌面遮挡、进风量不足的缺陷；配套低转速进风风扇，在保证足够进风量的前提下降低运行风噪，满足办公场景对低噪音的使用要求。内部硬件布局经过多轮适配调整，针对光驱位占用横向空间导致箱体宽度增加的问题，将光驱加载机构调整至机箱顶部区域，采用插槽式加载结构，取消正面弹出式托盘的预留空间，进一步压缩机身横向尺寸，让箱体线条更纤细的同时，不损失光存储介质的读写扩展能力。内部硬件兼容维度，围绕标准ITX主板、指定规格的CPU散热器、长尺寸独立显卡、标准ATX电源完成安装位的点位匹配，所有安装孔位、硬件间隙都预留足够的装配公差，避免硬件安装时出现干涉问题；前面板预留音频输入输出、USB扩展接口的安装位，接口位置符合日常插拔操作的人机工程要求，不用俯身即可完成外设的插拔操作。箱体结构采用分体式框架设计，侧面板采用快拆固定结构，日常维护硬件时无需借助额外工具即可拆开侧板，完成硬件更换、清灰等运维操作；内部走线预留专门的理线空间，避免线材杂乱遮挡散热风道，保证内部气流可以顺畅流经CPU、显卡、电源等核心发热部件，将硬件运行温度控制在合理区间。箱体外壳采用平整的金属板材弯折成型，边角做钝化处理，避免安装维护时划伤操作人员，表面采用哑光处理，减少桌面环境下的指纹残留与光线反射，适配各类办公场景的视觉风格。
