双桶式工业物料分散搅拌设备结构

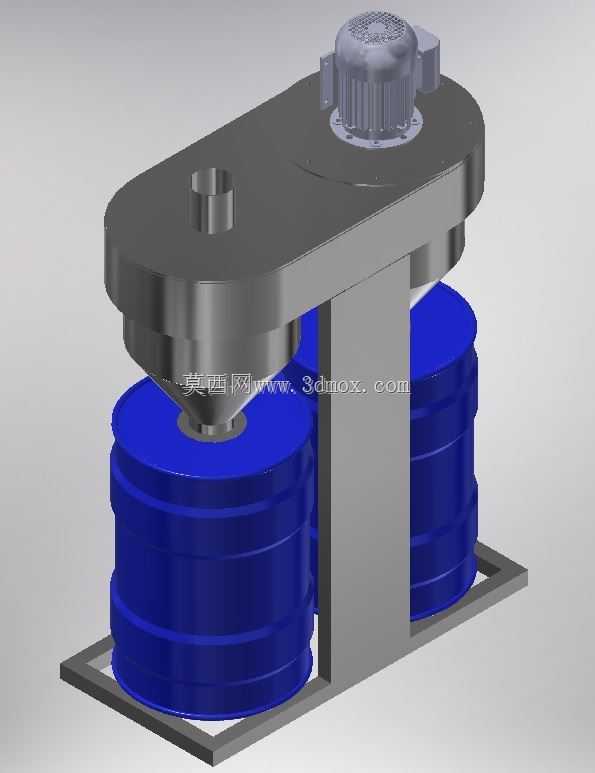

这款设备的结构设计围绕小批量多批次粉体、膏状物料的分散混合场景展开，常见于涂料、色母、食品添加剂等生产车间的配料工序，适配标准200L工业料桶的作业需求，无需额外定制容器即可直接对接车间现有周转桶，减少物料转序带来的损耗与污染风险。从结构布局来看，设备采用单立柱悬臂支撑设计，顶部驱动单元通过长轴将动力传递至下方的搅拌分散盘，悬臂横跨两个料桶工位，可通过手动或电动移位实现双工位交替作业，单桶作业完成后无需挪动沉重料桶，仅需平移悬臂即可切换至下一工位，大幅降低一线操作人员的劳动强度。机架底部采用方管焊接框架结构，框架内侧设置与料桶底部匹配的定位挡边，料桶推入后可自动对中搅拌轴中心，避免搅拌过程中桶体偏移蹭到搅拌桨，框架的支脚预留了膨胀螺栓安装孔，可直接固定在硬化车间地面，抵消高速搅拌产生的振动，无需额外做混凝土基础。顶部的驱动电机采用立式法兰安装结构，电机输出端与搅拌轴之间设置了快拆式联轴器，日常维护时无需拆解整个悬臂结构，即可快速更换搅拌轴或者不同形式的搅拌桨，适配不同粘度物料的搅拌需求。悬臂的升降结构隐藏在立柱内部，采用梯形丝杠传动，可根据料桶内物料的液位高度调整搅拌轴的插入深度，避免空转或者桨叶埋入过深导致电机过载。设备的整体安装边界控制在长1.8米、宽1.2米、高2.1米范围内，可直接放置在标准车间的柱距空间内，不需要占用大面积作业区域，进料口设置在悬臂顶部的过渡接斗位置，可对接小型真空上料机或者人工投料平台，减少投料过程中的粉尘外溢。设计过程中重点考虑了料桶的取放空间，悬臂最低下降位置距离框架底部预留了2.2米的净空，配合车间常用的手动液压叉车即可完成料桶的上下料，不需要额外配置专用的吊装设备。搅拌轴的下端设置了防松脱结构，高速运转时不会出现桨叶脱落的风险，与料桶开口的配合位置预留了密封件安装槽，可根据需求加装防尘盖，进一步减少作业过程中的物料挥发与粉尘扩散。
