小型手动珠宝轧机结构设计

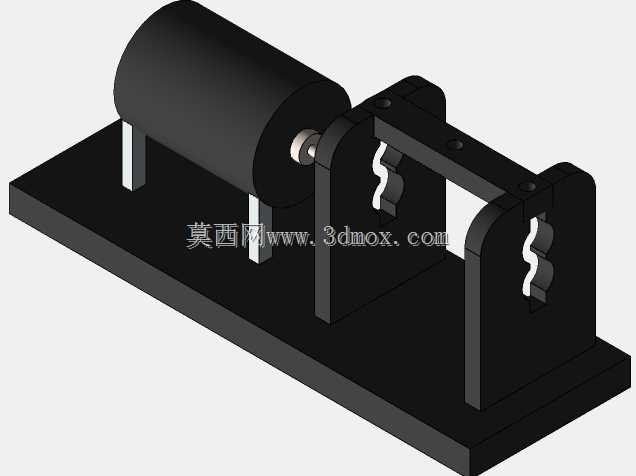

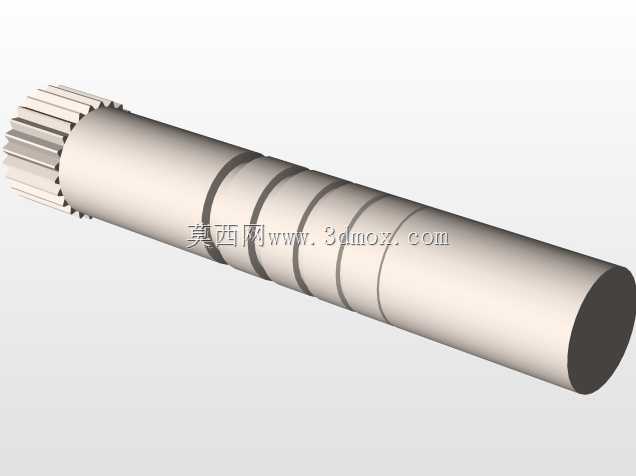

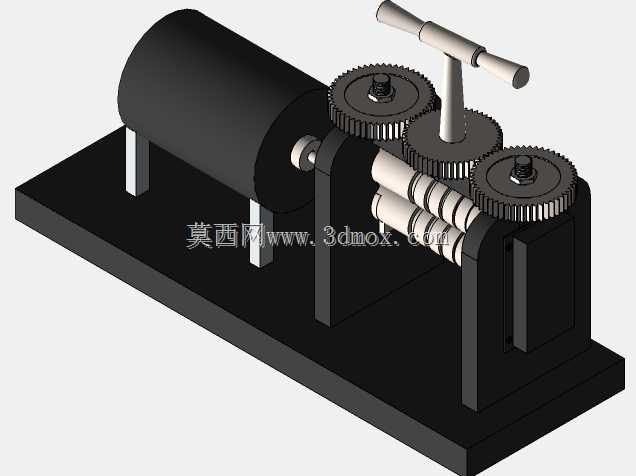

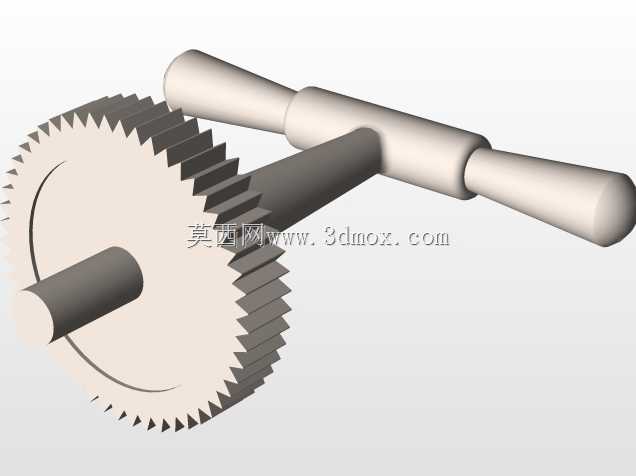

这款小型手动轧机主要面向珠宝首饰加工场景，适配贵金属坯料的压延成型工序，在打金作坊、小型首饰加工厂的前期备料环节应用广泛，可完成金银等软质金属的厚度减薄、截面塑形作业，替代传统手工锤打的低效加工方式，保障坯料厚度均匀性与表面平整度。设备整体采用台式布局，底部为整块安装底板，所有功能组件均集成固定在底板上，无需额外搭建安装基座，放置在常规工作台面即可使用，整体占地尺寸适配小型加工工位的空间边界，底板预留的安装孔位可根据作业需求将设备锁紧在工作台面，避免手动施压作业时设备移位。传动端采用三齿轮啮合的传动结构，中间齿轮连接手动操作手柄，两侧齿轮分别驱动上下轧辊，转动手柄时可实现上下轧辊的同步反向转动，保证坯料进料时受力均匀，不会出现单侧偏移打滑的问题；轧辊表面加工有不同规格的型槽，可适配圆形、半圆形、扁形等不同截面首饰坯料的压型需求，无需频繁更换轧辊即可完成多种规格坯料的加工。设备的驱动端设置有独立的支撑座，将传动齿轮组与轧辊组件的受力点分散到底板上，避免长期受力出现结构变形；轧辊两侧的轴承座采用可调式结构，可通过顶部的锁紧螺母调整轧辊间隙，适配不同厚度的坯料压延需求，调整精度可满足首饰加工的毫米级公差要求。手动操作手柄采用T型结构设计，握持转动时受力均匀，操作人员可通过手柄的反馈力度感知坯料的压延状态，灵活控制进给量，避免一次性压下量过大导致坯料开裂或者设备受力过载。设备左侧的辊筒式防护罩可覆盖传动端的外露旋转部件，避免加工过程中碎屑、杂物卷入齿轮啮合区域，同时防止操作人员误触旋转部件引发安全隐患，防护罩采用快拆式固定结构，日常维护时可快速拆卸完成齿轮润滑、轧辊清洁等保养作业。从建模逻辑来看，该模型完整还原了设备的装配关系，齿轮的啮合间隙、轧辊的配合公差、可调结构的活动行程均按照实际加工设备的参数进行还原，可直接作为小型珠宝加工设备的设计参考，也可用于相关设备的结构演示、装配教学场景，建模时对轧辊型槽、齿轮齿形、手柄握持结构等细节均做了准确还原，未省略实际生产中必备的锁紧、定位结构，保证模型与实际设备的结构一致性。
