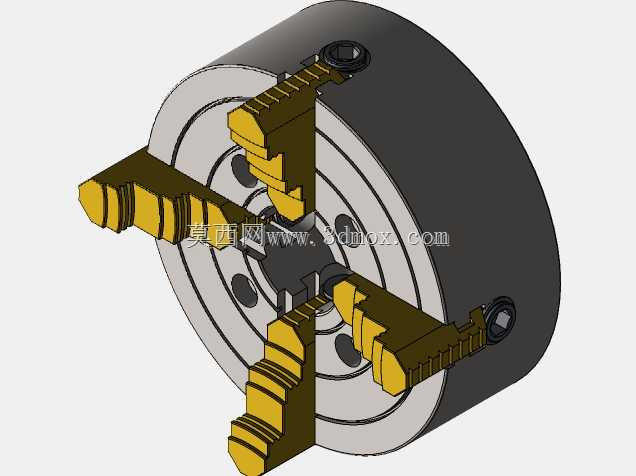

独立可调式四爪机床卡盘结构设计

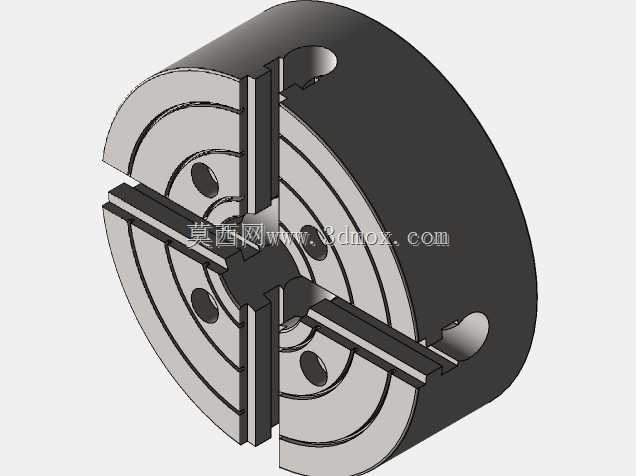

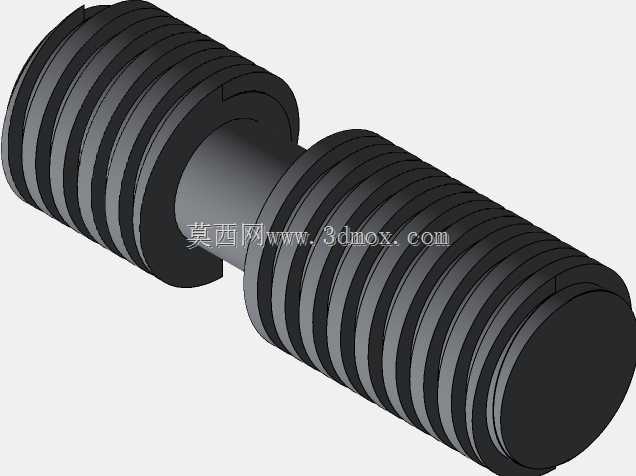

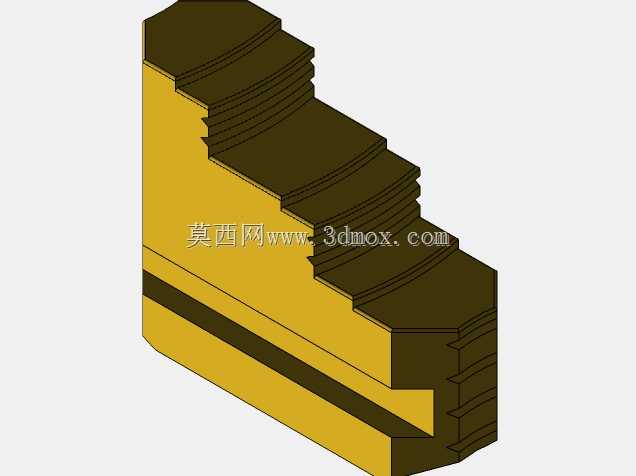

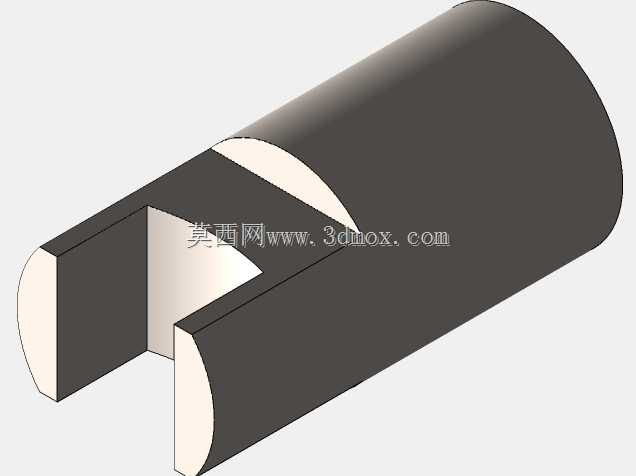

在普通车床、外圆磨床以及部分专用回转加工设备的装夹作业中，四爪卡盘是应对非规则截面工件装夹需求的核心夹具部件，和自定心三爪卡盘的同步驱动逻辑不同，这款独立四爪结构的卡盘，每个卡爪都配置了独立的调整传动副，可单独完成单爪的径向位移调节，能适配方形、长方形、偏心轴类、不规则轮廓毛坯的装夹找正需求，在小批量修配、异形件加工场景中，装夹适配性远高于同步定心的卡盘结构。从结构设计逻辑来看，卡盘主体采用盘式壳体布局，后端设置标准的主轴连接法兰接口，可直接匹配对应规格的机床主轴端安装尺寸，安装时通过法兰端面的定位止口保证与主轴回转轴线的同轴度基准，壳体圆周方向预留的锁紧螺钉孔，用于卡盘与主轴法兰的轴向紧固，安装边界可覆盖常规卧式车床的主轴端连接尺寸，无需额外制作过渡连接盘即可完成装配。每个卡爪的调整通过独立的丝杆副实现，转动单爪对应的调整方头时，丝杆带动对应卡爪沿盘体上的径向导轨做直线位移，卡爪与导轨的配合面采用燕尾槽结构，可承受大切削负载下的径向切削力与颠覆力矩，避免装夹重型工件时出现卡爪偏移、工件松动的问题。卡爪的夹持面设计有阶梯式齿形结构，不同阶梯位置可适配不同直径范围的工件装夹，齿形结构可增大夹持面与工件表面的摩擦力，在大切深、大走刀量的粗加工工况下，也能保证工件装夹的可靠性，不会出现打滑移位的情况。实际加工使用时，操作人员可通过百分表打表的方式，逐个调整四个卡爪的径向位置，完成工件的回转中心找正，既可以实现工件与主轴轴线的同轴装夹，也可以根据加工需求完成偏心工件的装夹定位，满足偏心孔、偏心轴类零件的加工需求。盘体上的减重孔设计在保证整体结构刚性的前提下，降低了卡盘自身的转动惯量，主轴高速回转时可减少不平衡量带来的振动，提升加工过程的稳定性。卡爪的行程范围可覆盖从较小直径的棒料到较大尺寸的方形毛坯装夹，单爪独立调整的结构也允许在装夹薄壁异形件时，针对性调整每个卡爪的夹紧力，避免局部夹紧力过大造成工件变形，这一点在薄壁焊接件、异形铸件的粗精加工场景中优势尤为明显。
