乐高双筒正交连接积木零件结构设计

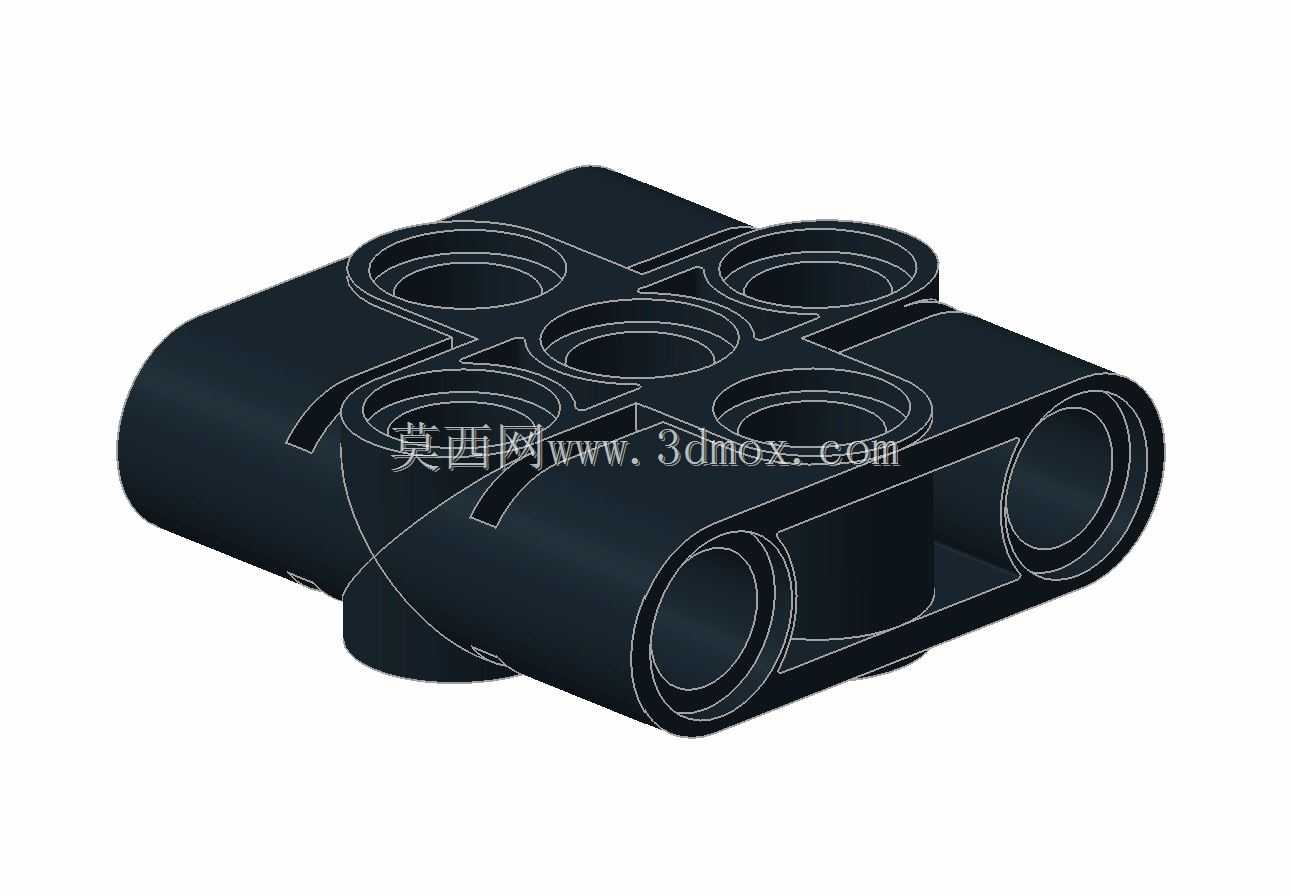

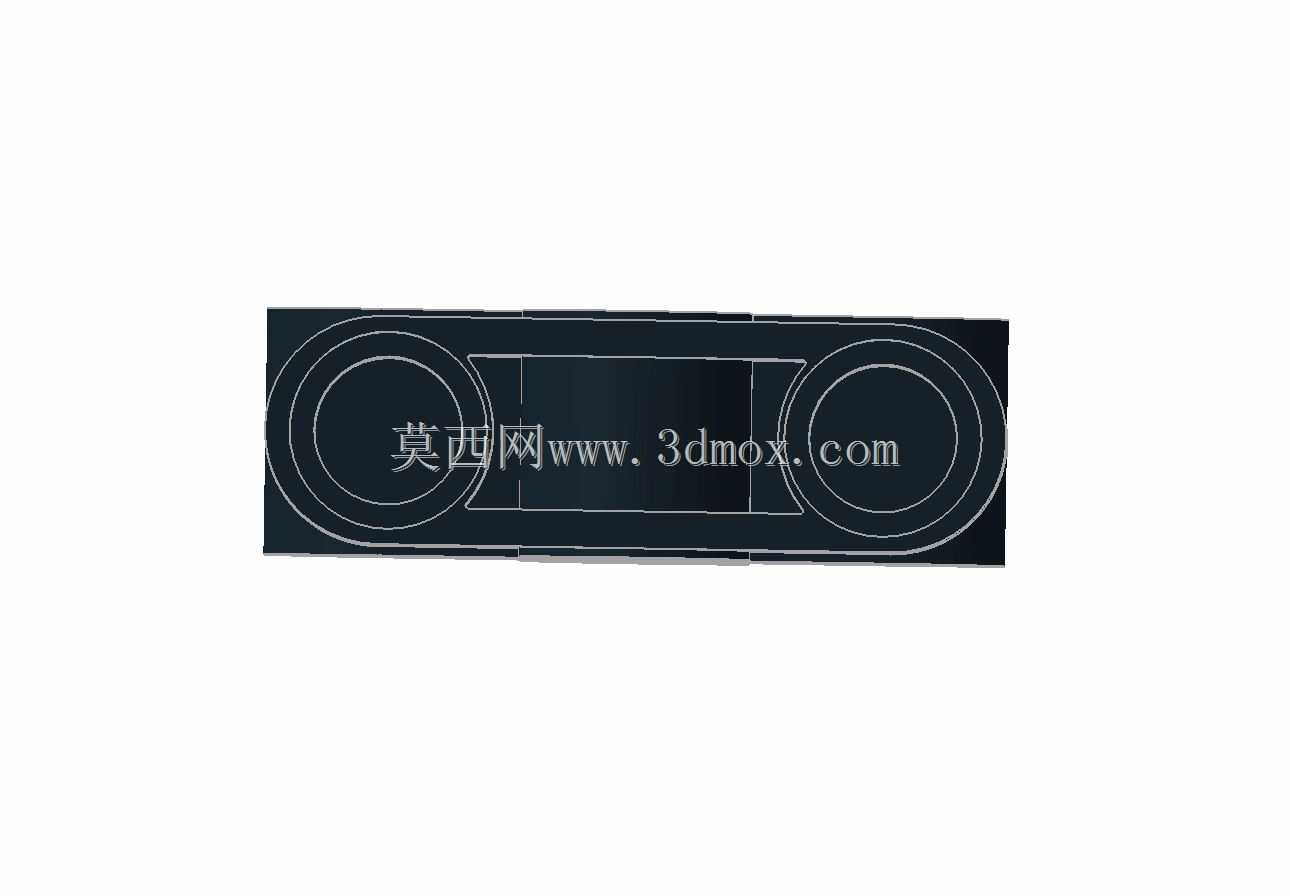

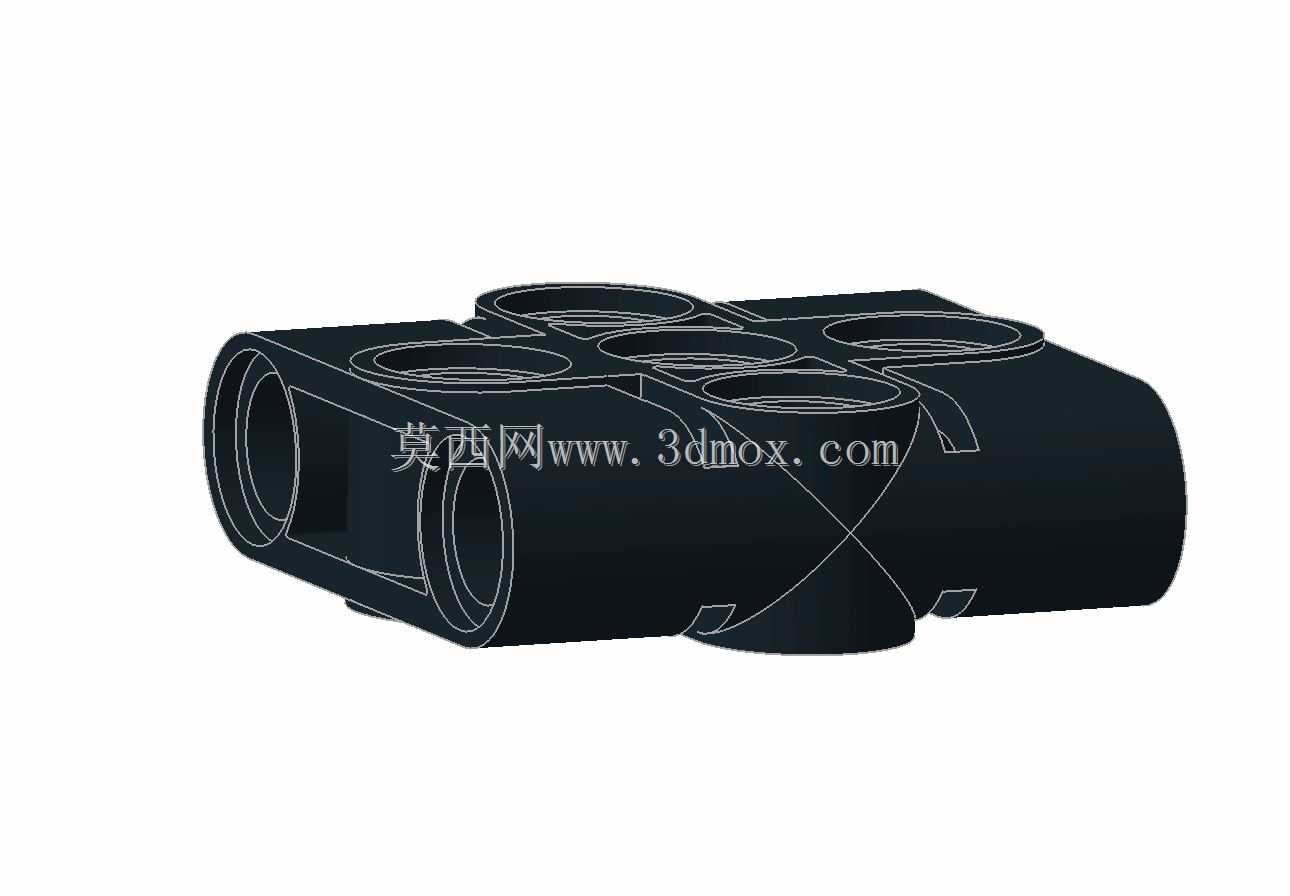

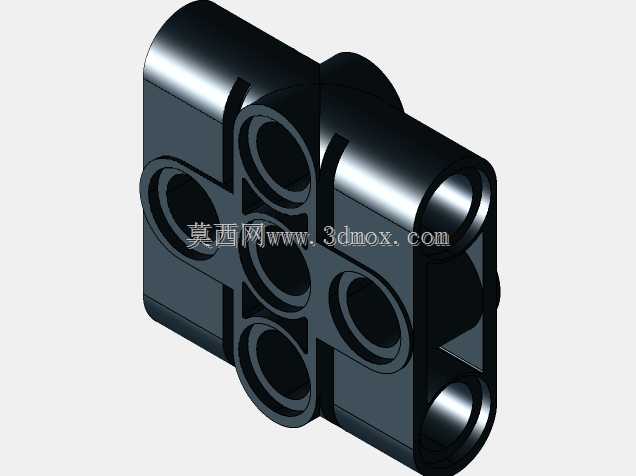

这款积木连接件主要面向模块化拼搭玩具场景使用，是搭建复杂机械组、创意造型时常用的正交转向连接部件，可实现两个垂直方向的轴类零件与板件的同步衔接，解决拼搭过程中直角转向处的结构强度不足问题。日常使用中，这类零件常被用于搭建传动结构的转向节点、造型框架的直角支撑位，既可以作为静态造型的结构固定件，也能在动态传动组中作为轴套的承载基座，适配标准十字轴与销钉的安装，不会出现松脱或卡滞的问题。从结构设计来看，零件主体采用一体化注塑成型思路，主体设置两个平行的横向轴孔，可贯穿标准直径的十字轴或光滑销钉，上部预留五个标准凸点安装位，凸点间距完全符合通用积木的拼接公差，可与常规积木砖、板件实现无缝拼接，横向轴孔的轴线与上部凸点所在平面保持平行，两个轴孔的中心距经过严格公差匹配，确保双轴平行穿入后不会出现轴线偏移，避免传动过程中出现卡涩。零件的外形做了圆弧过渡处理，所有棱边都设置了微小的脱模倒角，既方便注塑生产时的脱模工序，也能避免拼搭过程中尖锐棱角划伤手部，整体外形轮廓紧凑，安装时不会与周边相邻的积木零件产生空间干涉，横向轴孔的两端都做了沉孔设计，销钉或轴插入时可实现端面齐平，不会突出零件表面影响其他部件的安装。上部的凸点高度与常规积木凸点保持一致，拼接后两个零件的贴合面间隙控制在0.1mm以内，既保证拼接的紧固度，又不会出现过紧导致拆卸困难的问题。零件的壁厚设计均匀，整体壁厚保持在1.5mm左右，既保证了零件的结构强度，日常拼搭反复拆装不会出现断裂变形，也能控制注塑成型时的缩痕问题，保证外观面的平整。在安装边界上，零件横向总长度适配三个单位积木的安装空间，上部凸点覆盖2x3的标准安装区域，安装后在垂直于轴孔的方向上不会超出凸点覆盖的宽度范围，在平行于轴孔的方向上两端突出凸点区域的长度一致，方便搭建时对称布局，不需要额外计算偏移量。这类连接件在实际拼搭中，常被用于搭建机械臂的转向关节、车辆模型的悬挂连接位、建筑模型的直角支撑结构，相比普通的直角砖，它同时具备轴连接和凸点拼接的双重功能，可减少拼搭时的零件堆叠数量，让整体结构更加紧凑，同时双平行轴孔的设计可以同时穿入两根传动轴，实现平行轴的同步固定，在传动结构搭建中可以省去额外的轴套固定零件，降低整体结构的复杂程度。
