能源网络布线安装可调式支撑支架

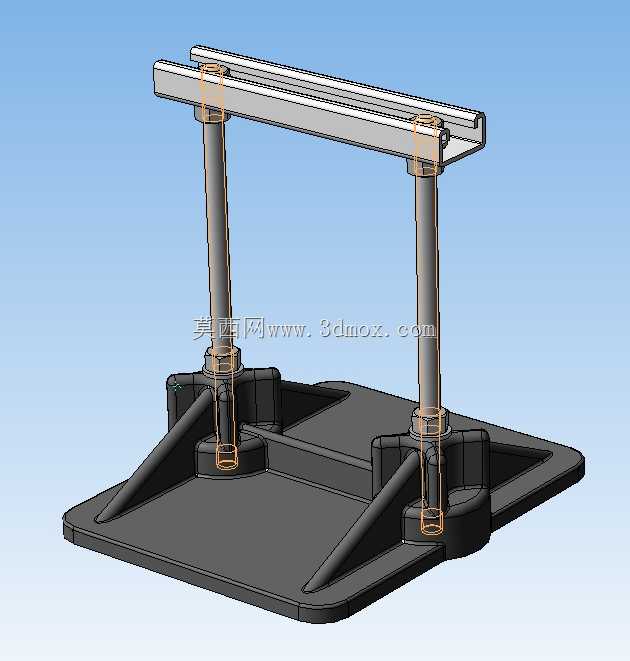

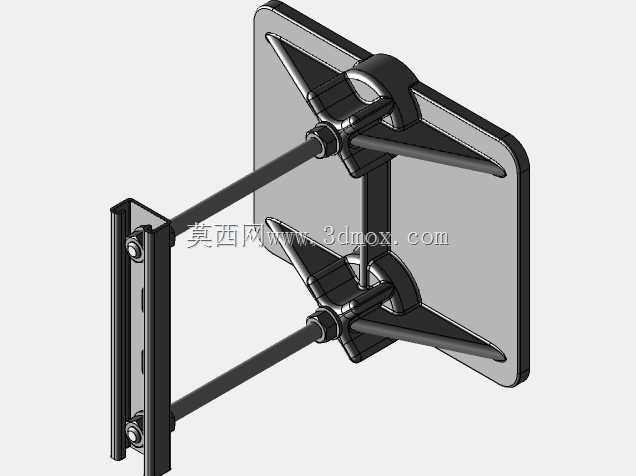

在户外能源传输网络、厂区动力管线布设场景中，这类支撑支架主要承担线缆、轻型管线的架空承载功能，区别于传统固定式焊接支架，该结构在现场安装适配性上做了针对性优化。底座采用带加强筋的宽幅平板结构，边缘做圆角过渡避免应力集中，底部平整面可直接贴合混凝土基础、钢结构平台面，通过底座预留的安装孔位完成与基础面的螺栓固定，四个三角加强筋分别连接立柱安装座与底座平面，抵消立柱承载时产生的倾覆力矩，即便单侧走线负载偏大时也能保证底座不出现翘曲变形。两根立柱采用圆柱式结构，与底座安装座之间采用套接配合，可根据现场走线高度需求调整立柱伸出长度，调整到位后通过侧面紧定螺钉完成锁止，适配不同场景下的管线架空高度要求，避免现场切割焊接带来的防腐层破坏、安装精度不足问题。顶部承载梁采用双平行槽型结构，槽道内可直接放置线缆固定卡箍、管线吊件，无需额外在梁体上钻孔，槽道的通长设计允许固定件沿梁长方向任意调整位置，适配不同间距的管线固定需求，梁体与立柱顶端采用法兰式连接，安装时可先固定底座与立柱，再吊装顶部梁体完成装配，降低高空作业的装配难度。从安装边界来看，底座的长宽尺寸覆盖了双立柱的支撑投影范围，安装时基础面的平整度误差可通过立柱与安装座的配合间隙做微量补偿，立柱的可调行程覆盖了常规能源管线布设的常用架空高度区间，顶部梁体的长度可根据实际走线宽度做同结构延伸，无需重新设计底座连接结构。在实际使用中，该支架可承载低压动力线缆、通讯控制线缆、轻型气动管线的集中布设，槽型梁的结构可避免线缆在长期使用中出现移位脱落，立柱的圆形截面可降低户外风阻，减少强风环境下的支架晃动量，底座的加强筋布局在保证结构强度的同时尽可能减少了材料用量，兼顾了承载能力与制造成本的平衡。
