滚珠丝杠D16螺母安装支座结构

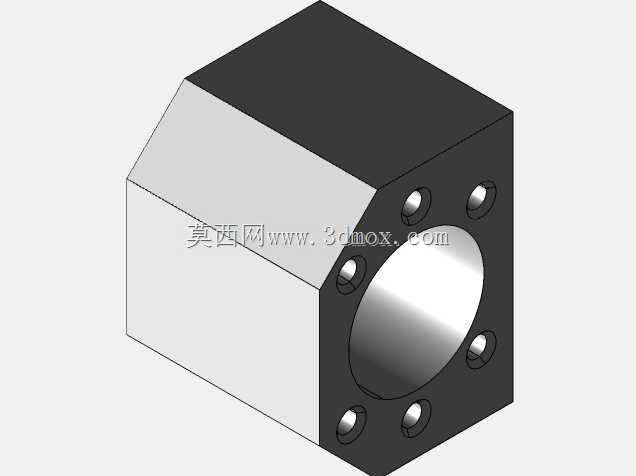

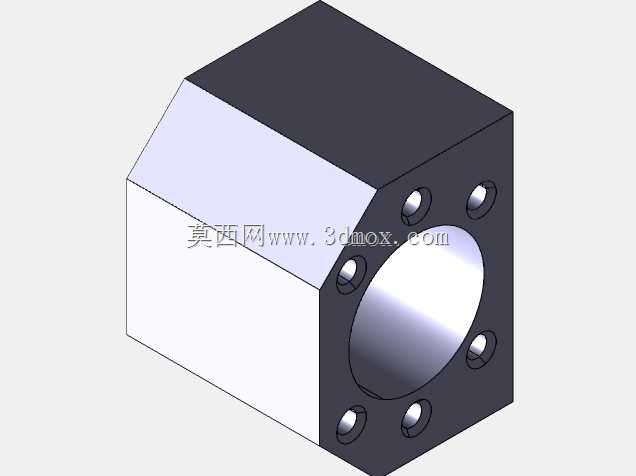

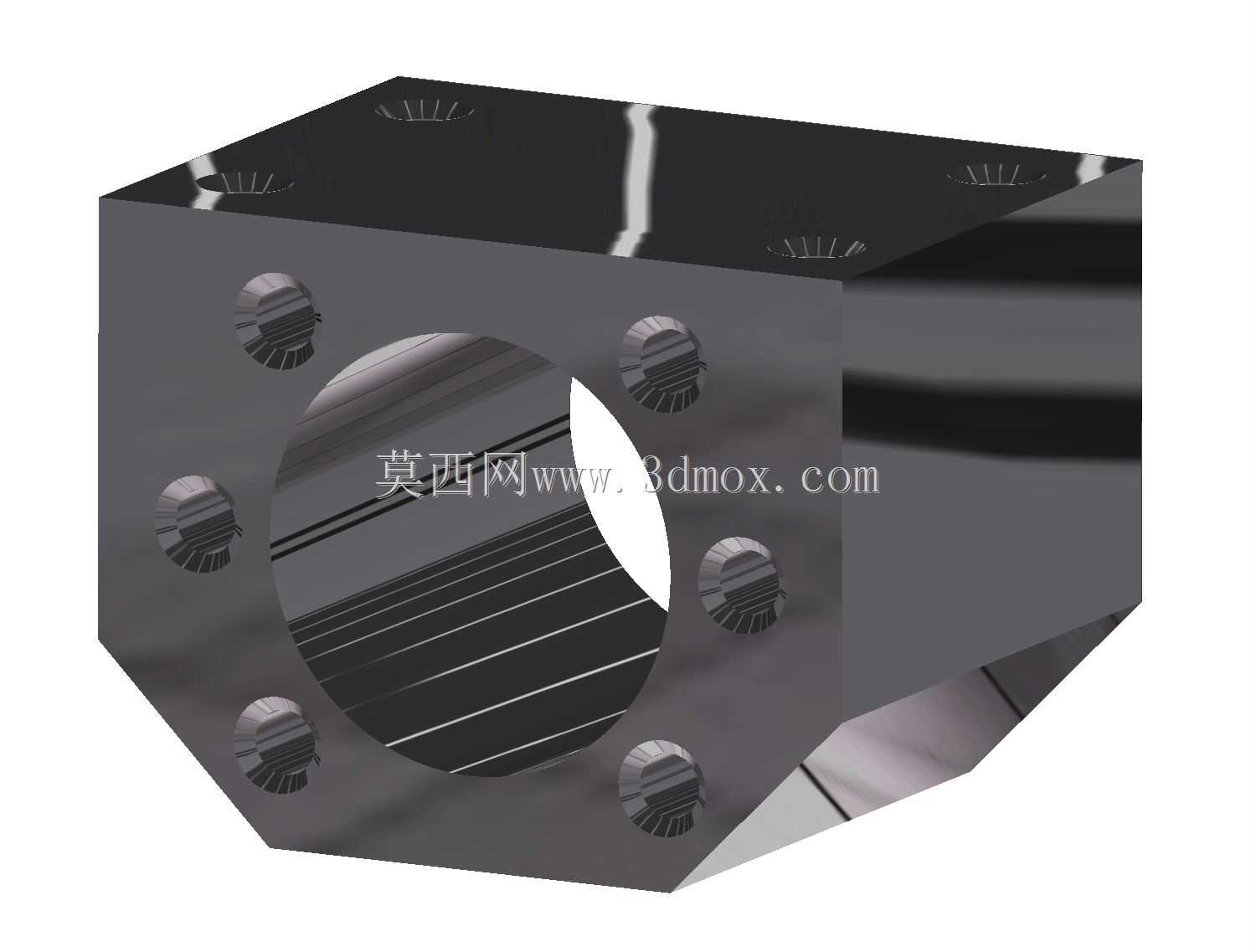

在自动化直线传动模组、数控进给单元的结构搭建中，滚珠丝杠副的螺母固定可靠性直接决定整套传动系统的运行精度与重复定位寿命，这款适配D16规格滚珠丝杠的安装支座，正是针对小负载直线传动场景设计的专用固定构件。从实际安装边界来看，该支座采用方块式主体构型，一侧做斜切避让处理，可在紧凑安装空间内规避与周边导轨、拖链、传感器支架的运动干涉，适配内径B28的安装孔位可完整包覆D16规格滚珠丝杠的螺母本体，端面均匀分布的六个安装沉孔可通过内六角螺栓实现螺母与支座的刚性锁固，避免传动过程中螺母出现周向转动或轴向窜动。设计阶段优先考虑了装配工艺性，支座的安装基准面做了平面度公差约束，可直接贴合模组安装底板或设备立板完成定位，无需额外加工调整垫片；斜切面的设置并非单纯的减重处理，实际装配中可预留出螺母润滑注油嘴的操作空间，日常维护时无需拆卸支座即可完成润滑脂加注，大幅降低后期运维的拆装工作量。从应用场景覆盖来说，这类支座广泛用于桌面型3D打印设备Z轴传动、小型点胶机进给轴、非标自动化检测模组的直线驱动单元，相比一体式螺母座，分体式的模块设计可兼容同规格不同品牌的D16滚珠丝杠螺母，选型时无需针对螺母外形重新设计安装结构，可直接套用现有安装孔位完成模组搭建，有效缩短非标设备的设计迭代周期。结构细节上，支座的螺母安装孔与底面安装基准保持严格的垂直度公差，可保证滚珠丝杠装配后与导轨的平行度要求，避免丝杠运行过程中出现别劲、卡顿、磨损加剧的问题；六个周向均布的锁固孔可均匀传递传动过程中的轴向负载，即便在频繁正反转的往复传动工况下，也不会出现局部螺栓受力过载松动的问题。方块式的主体构型也方便在安装面上拓展加装防撞块、限位触发片等附属配件，无需额外设计转接支架，进一步压缩整套传动单元的结构占用空间。
