相机用可调孔径叶片式虹膜机构

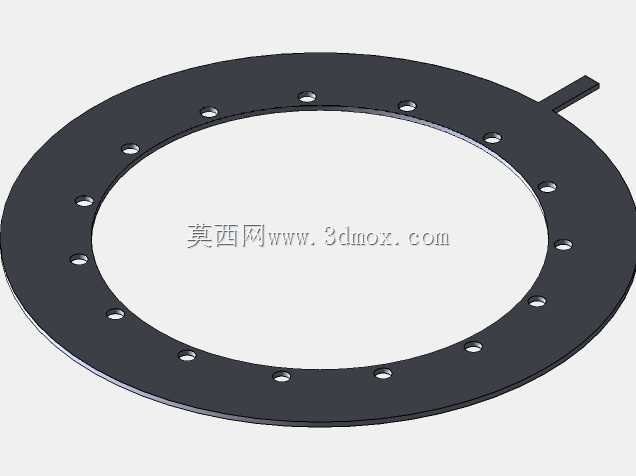

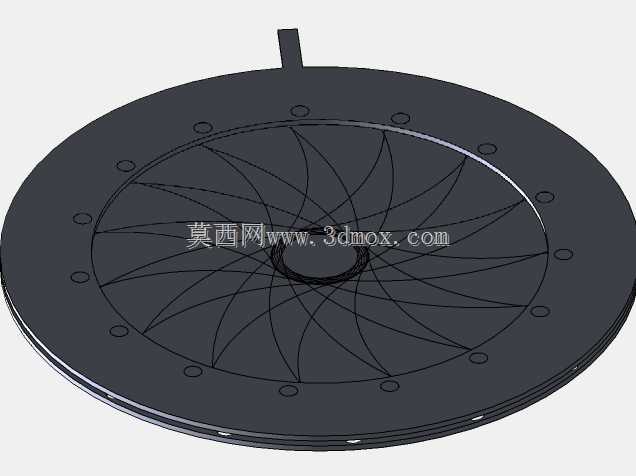

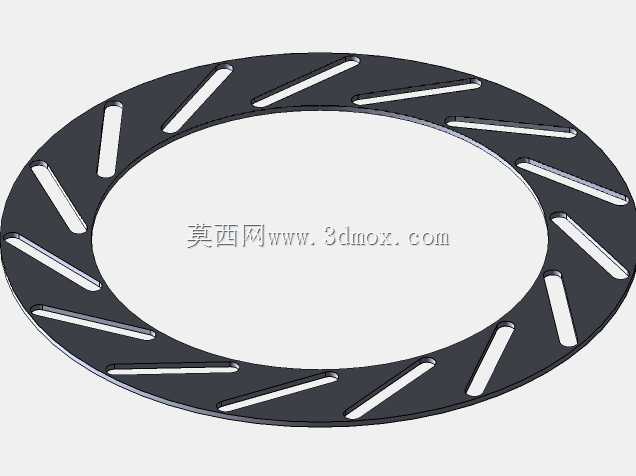

这类虹膜机构最常见的落地场景是光学成像设备的光路通光控制环节，除了常规民用相机的光圈组件外，在工业视觉检测光源调节、实验室光学试验台光路通断控制、特种投影设备的光通量调整场景中也有广泛适配空间。整套机构的核心功能是通过外部驱动拨杆的小角度转动，带动多片叠层叶片同步做收拢或展开动作，实现中心通光孔径在设计范围内的无级连续调节，调节过程中所有叶片运动轨迹同步，中心孔始终保持正圆形，不会出现偏位、卡滞导致的通光孔变形问题，能保证光路通过时的截面均匀性。从结构设计逻辑来看，整套组件拆分后仅包含固定底板、叠层活动叶片、旋转驱动环三个核心部分，没有额外的弹性件或复杂传动结构，零件加工难度低，装配工序简单。固定底板作为整个机构的安装基准，外圈均匀布置的安装孔位可直接适配对应规格的光学镜筒端面安装尺寸，安装时不需要额外设计转接结构，直接通过紧固件即可完成固定，底板上的叶片转轴定位孔位置精度直接决定了叶片运动的同步性，设计时孔位公差需控制在IT7级以内，避免叶片转动时出现干涉。驱动环上对应每片叶片设置了驱动滑槽，拨杆伸出端可外接手动调节旋钮或是微型舵机摇臂，适配手动调节与自动电控调节两种使用需求，驱动环与底板之间采用间隙配合，转动阻尼均匀，不会出现空程卡顿问题。叶片采用薄型片状结构，叠层布置时相邻叶片的搭接边做了微小的倒角处理，收拢时叶片之间完全贴合不漏光，展开时各叶片同步退让，不会出现相邻叶片剐蹭磨损的问题。整套机构的整体厚度较薄，安装时占用的轴向空间小，不会过度挤占光学系统的轴向排布空间，中心通光孔径的调节范围覆盖了从小孔径到大通光量的常用区间，能满足绝大多数常规光学场景的通光调节需求，结构可靠性高，长期往复调节也不会出现零件松脱、定位失效的问题。
