面包机用变螺距变截面输送螺杆结构

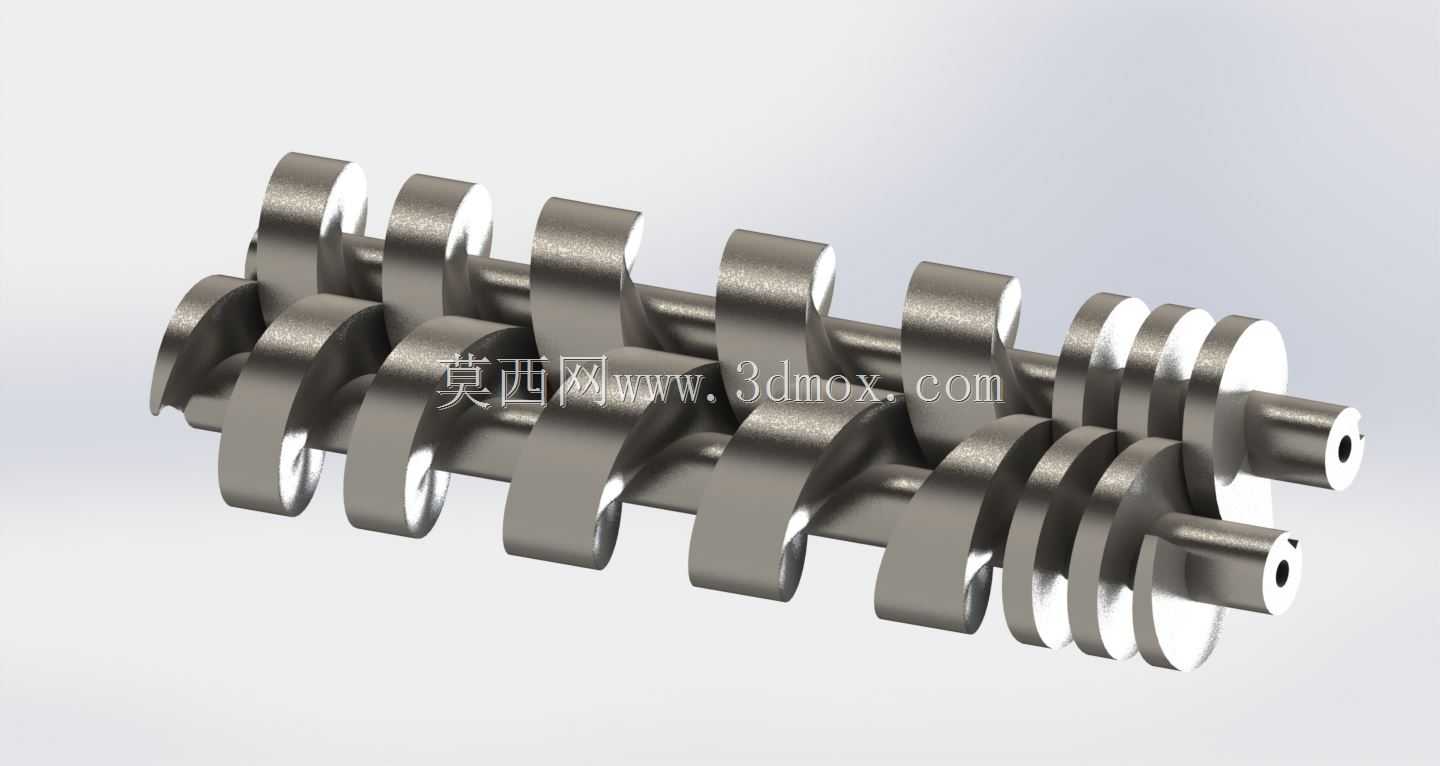

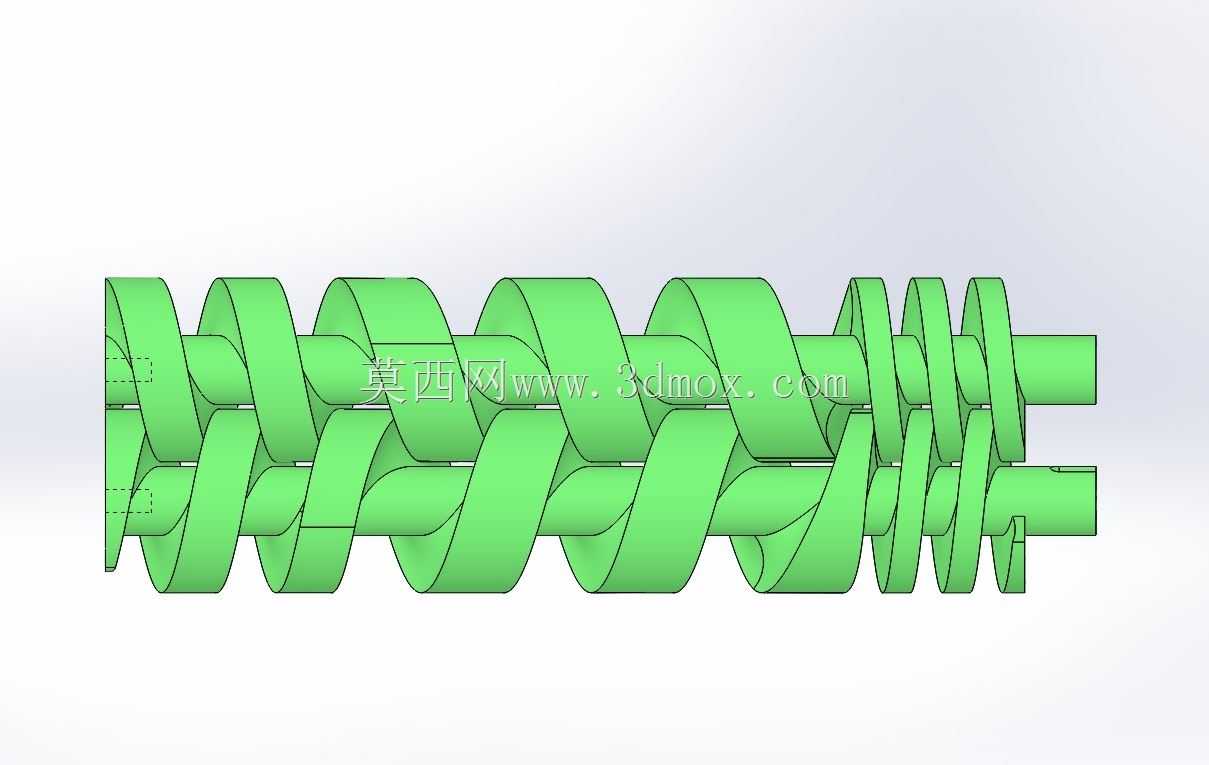

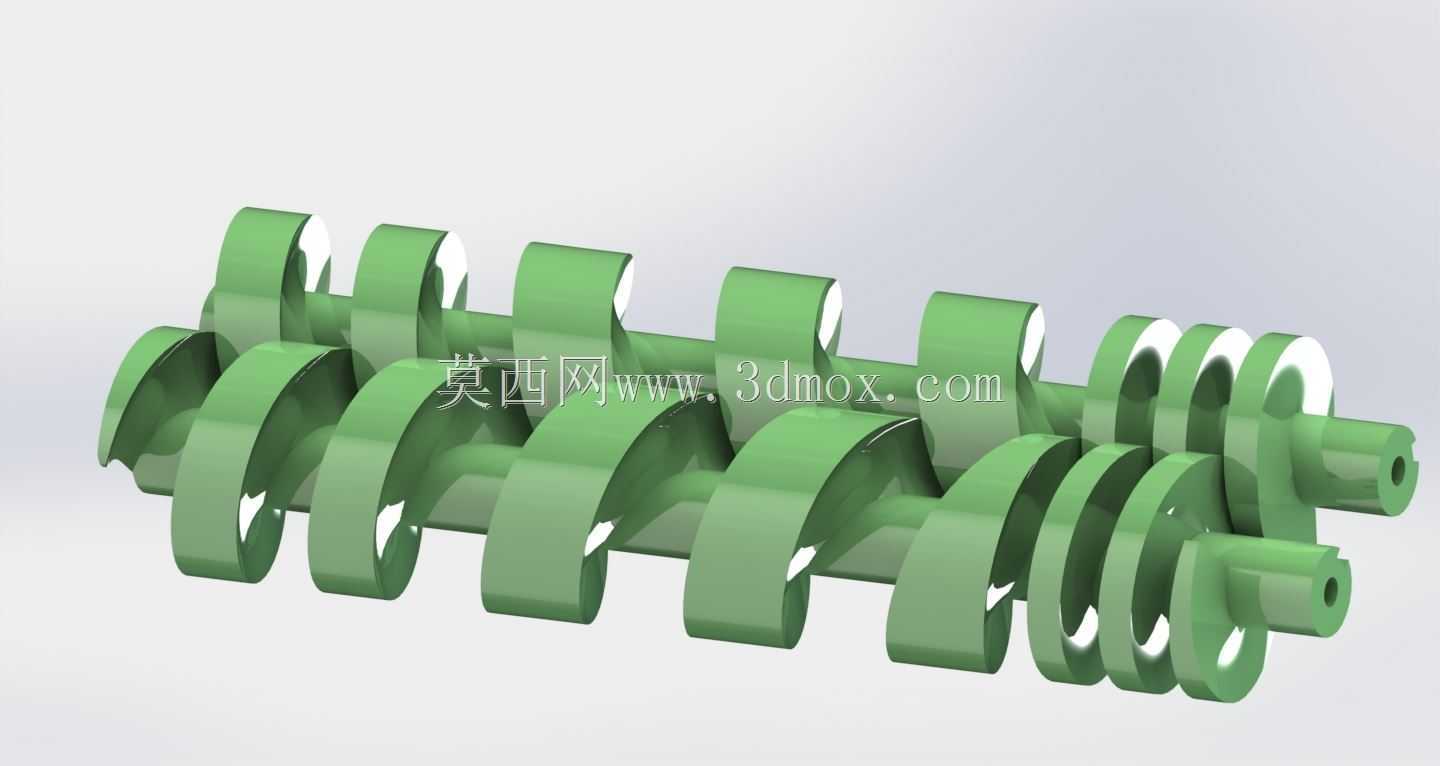

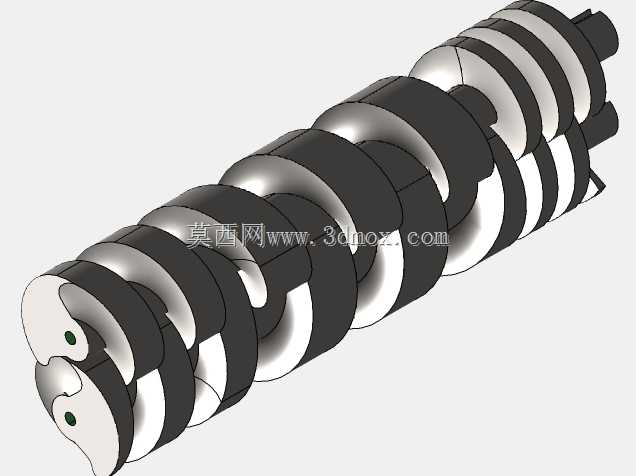

　　该变螺距变截面螺杆构件主要配套面包加工设备的面团输送工序使用，在食品加工生产线的面坯定量输送环节承担核心输送功能，区别于常规等螺距输送螺杆，其螺距与叶片截面沿轴向分段变化的结构，能够适配面团这类高粘性、易形变物料的输送需求，避免输送过程中物料挤压过度导致面筋结构破坏，同时保证输送过程的压力梯度平稳变化，实现面坯的定量、匀速推送，匹配后续成型工位的进料节奏。从结构设计逻辑来看，整根螺杆沿轴向分为三个功能区段，进料段采用大螺距、宽叶片截面设计，能够快速承接料斗落下的松散面团，增大物料抓取容积，避免进料口出现物料架桥、堵塞的问题；中间输送段逐步缩小螺距，同时调整叶片的截面厚度与螺旋升角，对输送过程中的面团进行轻柔压实，排出物料裹挟的空气，

　　保证面坯内部质地均匀；出料段采用小螺距、窄叶片的结构设计，精准控制出料的流量与推送压力，保证每一份送出的面坯重量偏差控制在工艺允许范围内，匹配面包成型工序的定量进料要求。安装边界方面，螺杆两端采用阶梯轴结构设计，轴端设置有同轴定位轴颈与键槽结构，可直接与设备传动端的输出轴配合安装，另一端的支撑轴颈可适配设备腔体端盖的滑动轴承位，整根螺杆的外圆轮廓与输送腔体的内壁保持均匀的配合间隙，间隙值控制在1.5mm-2mm区间，既避免螺杆转动过程中与腔体内壁发生刮擦，又能防止高粘性面团从间隙处回流，保证输送效率。叶片的曲面轮廓采用连续平滑过渡设计，不存在直角、锐角的结构死角，能够减少物料粘附，方便生产结束后的设备清洁作业，

　　符合食品加工设备的卫生设计要求。建模过程中对螺旋曲面的过渡段做了曲率连续处理，避免出现应力集中的薄弱位置，保证螺杆长期承受交变推送载荷时的结构强度，轴端的传动位置做了退刀槽与密封位的结构设计，可适配骨架密封圈的安装，防止输送过程中物料渗漏到传动轴承位置，延长设备维护周期。
