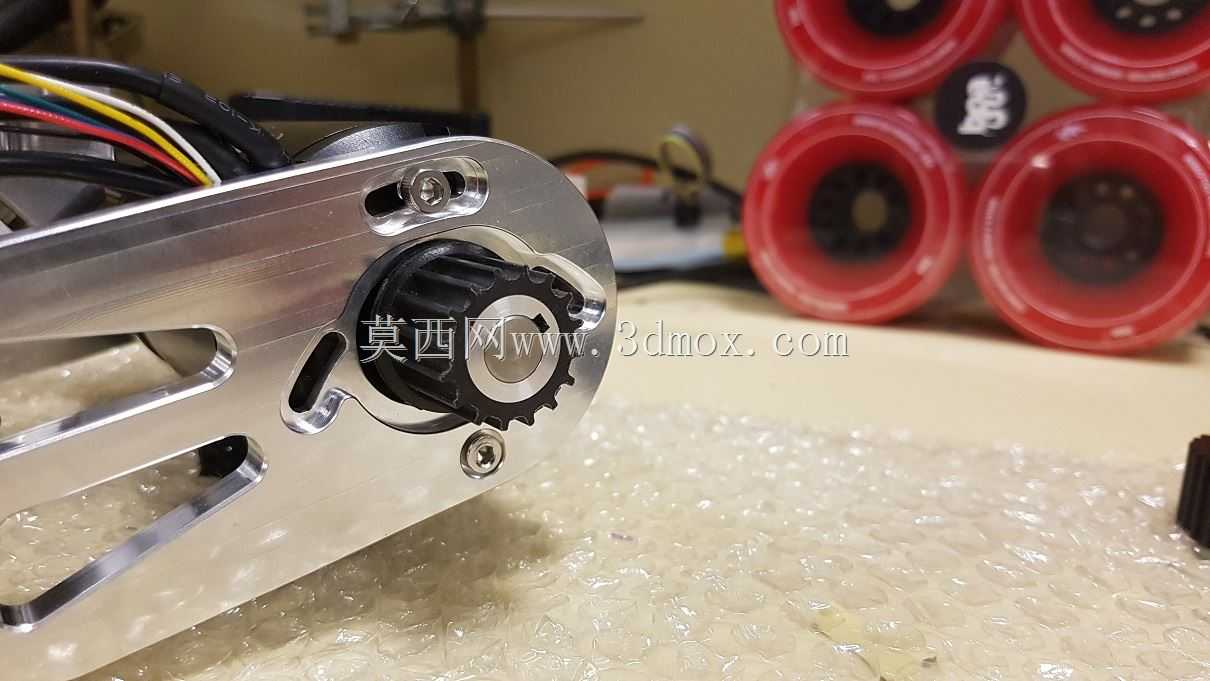

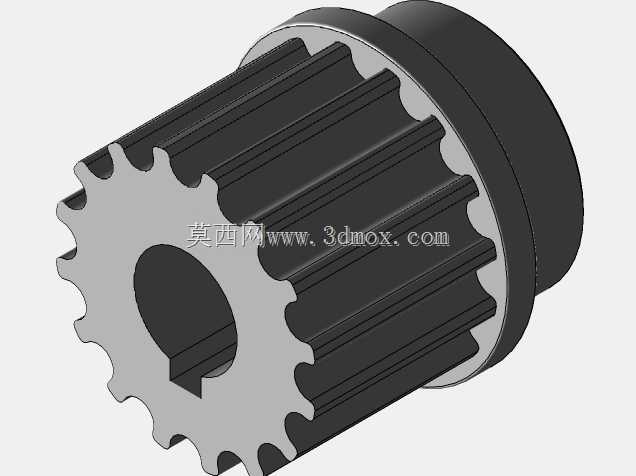

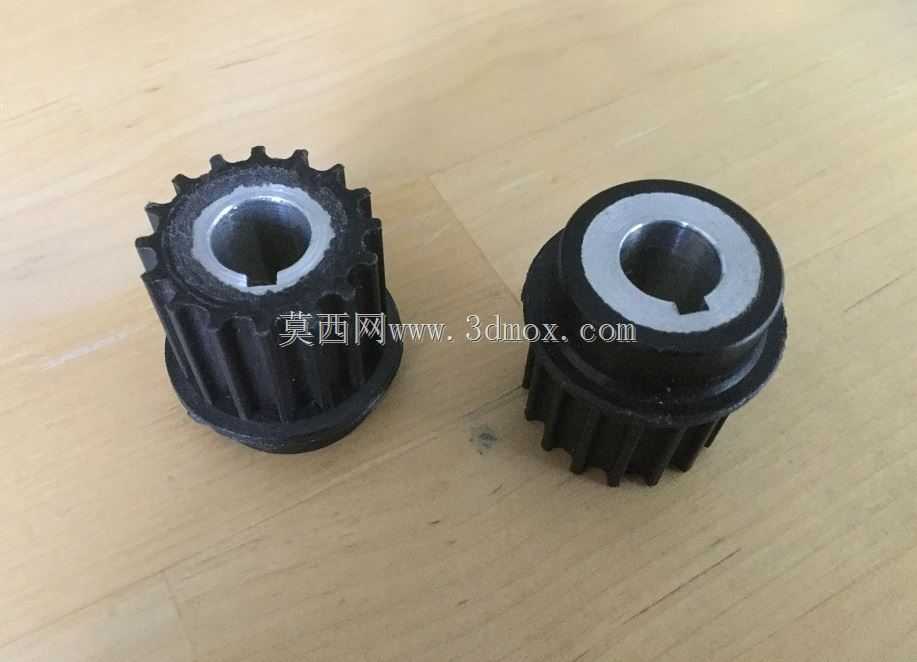

在中小功率扭矩传递的设备布局里,这类同步带轮的适配场景覆盖了桌面级自动化输送、小型伺服传动模组、3D打印设备运动轴、小型包装机械进给机构等多个常见工业场景,核心作用是通过齿形啮合消除平带传动的滑差,保证传动比的精准稳定,避免转速传递过程中的丢步问题。这款带轮的适配边界非常明确,专门匹配宽度15mm的HTD-5M规格同步带,内孔适配直径10mm的安装轴,从结构设计上看,轮毂部分做了台阶式限位结构,安装时可以直接靠台阶面顶住轴肩完成轴向定位,不需要额外加装轴套来限制带轮的轴向窜动,内孔预留的键槽结构可以配合平键完成周向固定,相比顶丝固定的方式,能承受更大的瞬时冲击扭矩,不会在频繁正反转的工况下出现带轮与轴的相对打滑。齿形部分完全遵循HTD-5M的圆弧齿廓标准,齿顶做了微小的倒角处理,装配同步带时不会刮伤带体的齿面橡胶层,能有效延长同步带的使用寿命,带轮的齿部外径经过精准核算,16齿的规格对应5M节距可以保证节圆直径与设计值完全匹配,避免因齿形尺寸偏差导致的带齿啮合干涉、运行噪音过大等问题。轮体的外缘挡边高度经过合理设计,刚好能限制15mm宽度同步带的侧向偏移,即使在带轮安装存在微小平行度误差的情况下,也不会出现同步带脱出轮槽的故障。从实际选型角度看,这类带轮适合中心距在100-300mm区间的紧凑传动布局,自身转动惯量小,搭配伺服电机使用时不会给电机轴带来额外的负载负担,轮毂部分的减重槽设计在保证结构强度的前提下,尽可能降低了轮体自身重量,高速运转时的动平衡表现更稳定,不会因为轮体偏重产生径向跳动。安装时需要注意带轮的端面跳动量控制在0.1mm以内,两配对带轮的平行度偏差不能超过0.5度,否则会加剧带齿的单侧磨损,张紧力调整到用手指按压带体中段下沉5-8mm即可,过紧会加大轴承受力,过松则容易出现跳齿问题。
