斯特林外燃机结构设计展示

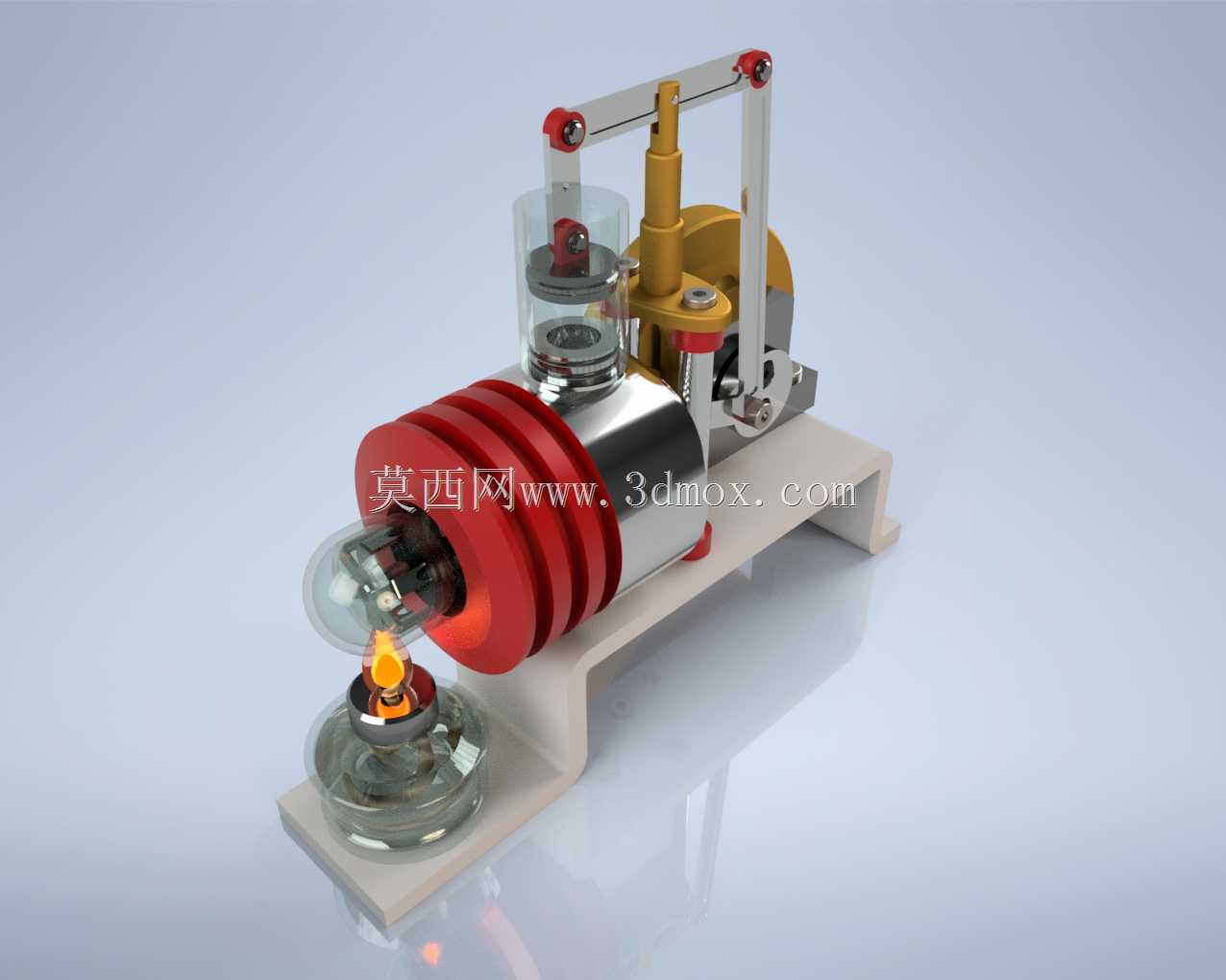

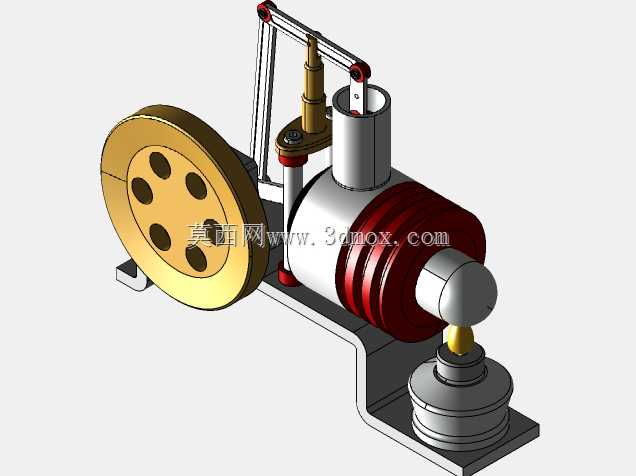

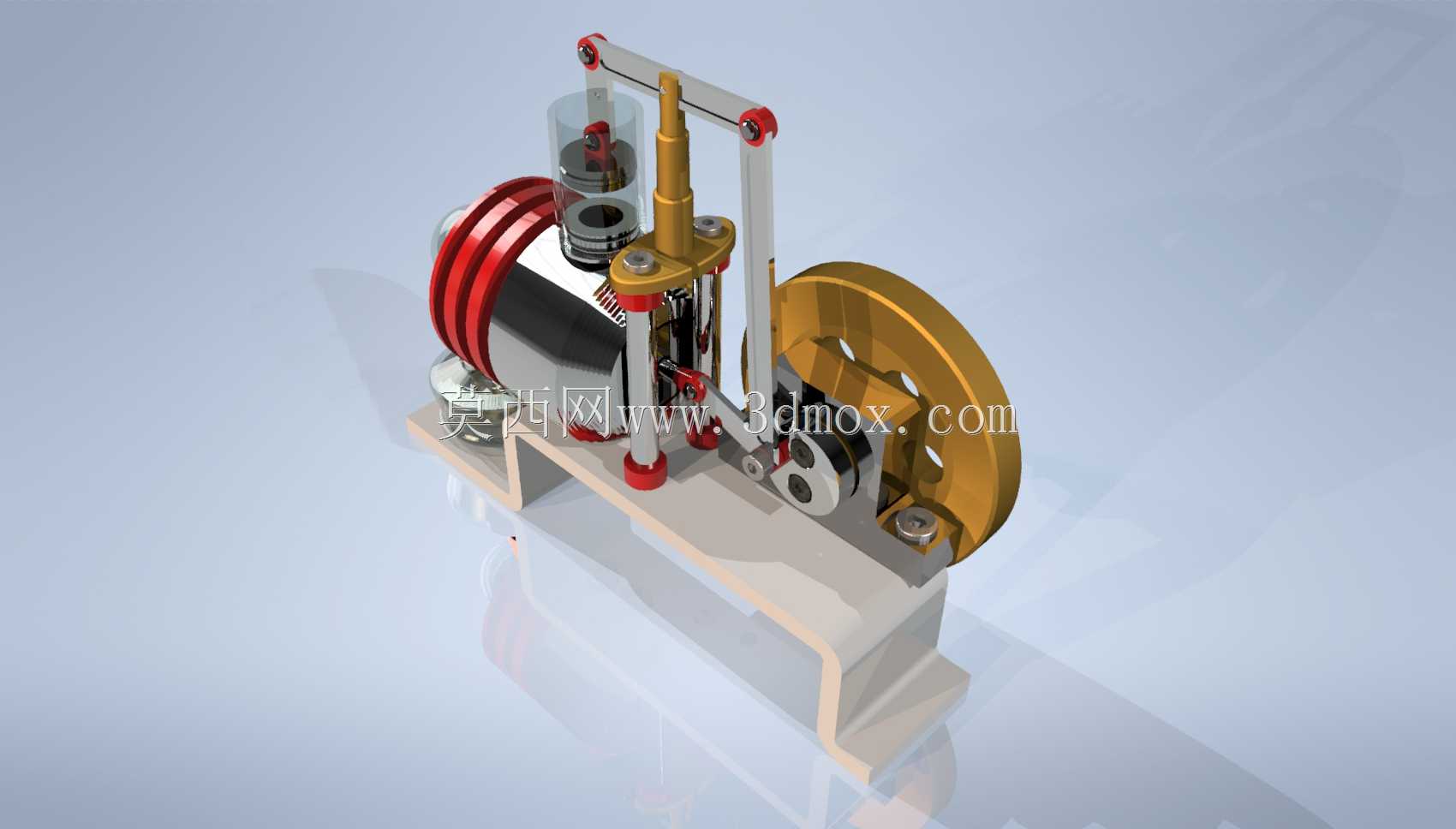

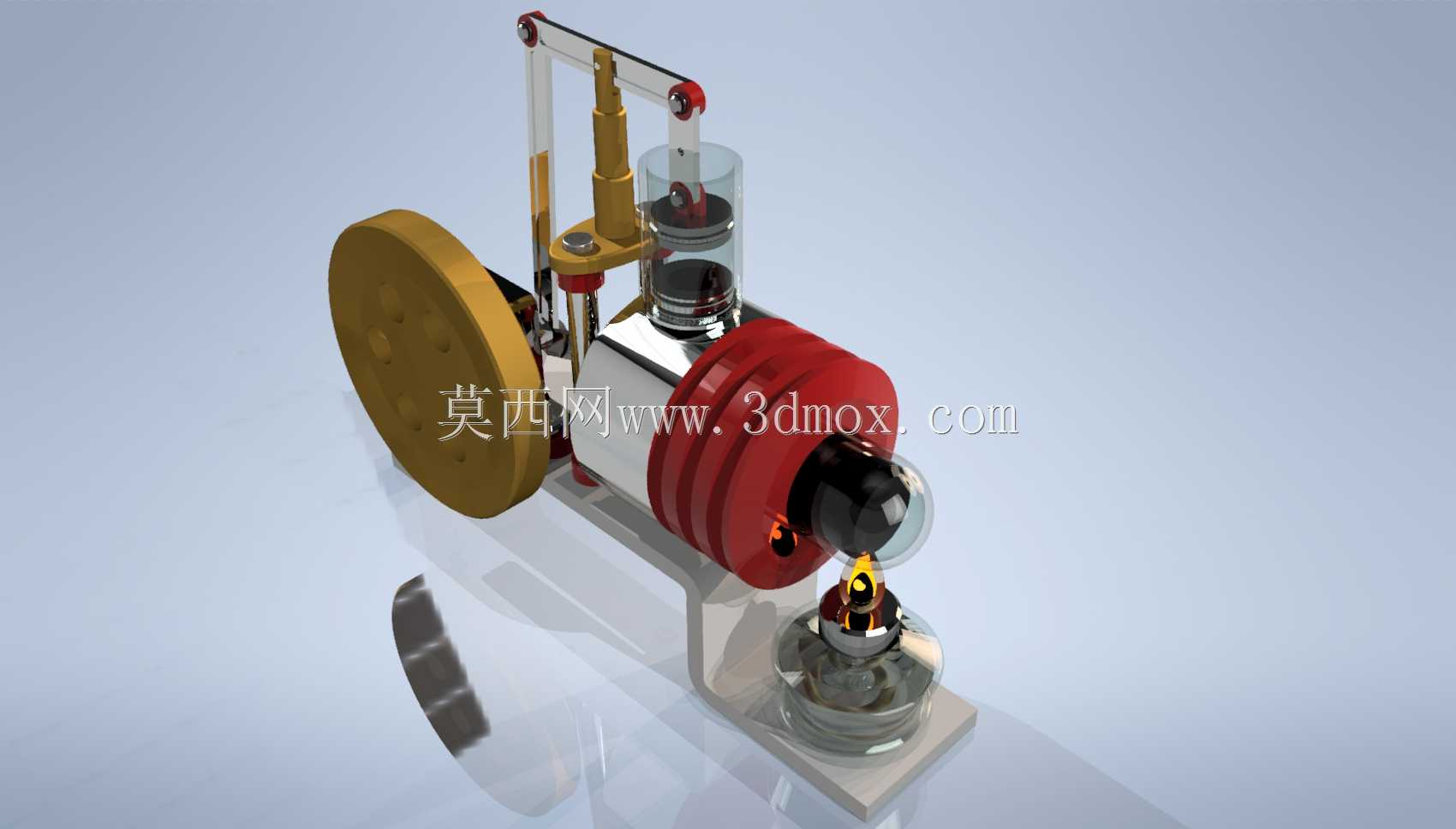

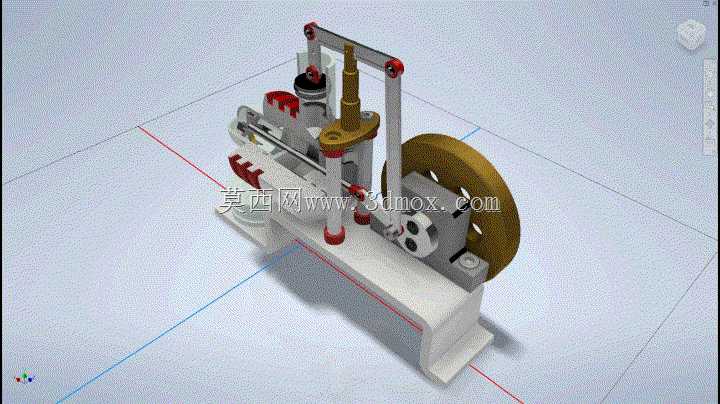

这款外燃机结构可覆盖教学演示、小型动力输出、热能转化实验等多类场景，在科普教育领域，能直观展示热功转化的完整过程，帮助学习者理解外燃循环的工作逻辑；在小型分布式能源试验场景中，可作为低品位热能转化的验证载体，适配余热回收、小型太阳能热利用等试验环节的动力端测试需求。整套结构采用卧式布局，加热端与动力输出端沿底座纵向排布，预留的安装孔位可直接固定在试验台架上，整体安装边界紧凑，不需要额外占用过大的试验空间，适配桌面级试验台的安装要求。设计过程中优先考虑运动部件的同轴度控制，动力活塞与置换活塞的传动连杆采用铰接结构，连接点处预留了合理的配合间隙，避免热态运行过程中因膨胀导致的卡滞问题；飞轮采用多槽轮结构，既可以通过自身惯量稳定曲轴运转的平顺性，也能通过皮带轮对接外部负载，实现动力的对外输出。加热腔采用透明可视化结构设计，可直接观察内部置换器的运动状态，方便试验过程中观察工质的流动与热交换状态；冷却段与加热段之间设置了隔热衔接结构，减少热量向动力端传导，降低传动部件的工作温度，提升连续运行的稳定性。传动机构采用对称式支架支撑曲轴，支架与底座采用一体式连接结构，保证运转过程中的结构刚度，减少振动带来的精度损失；各铰接点的销轴采用耐磨材质设计，可承受长时间往复运动的磨损，降低维护频次。整套结构的尺寸设计兼顾了演示可视性与结构紧凑性，底座采用平直支撑结构，重心落在底座中心区域，运转过程中不会出现倾覆风险，不需要额外的配重固定；管路与腔体的密封结构采用端面压紧密封，可保证工质在腔体内的循环压力稳定，减少泄漏带来的效率损失。从功能实现角度，该结构完整复现了斯特林循环的四个工作过程，加热、冷却、膨胀、压缩各环节的腔体容积变化匹配合理，可在较低的温差条件下实现自启动运转，不需要额外的辅助启动装置。
