发动机正时调校用120mm刻度度轮

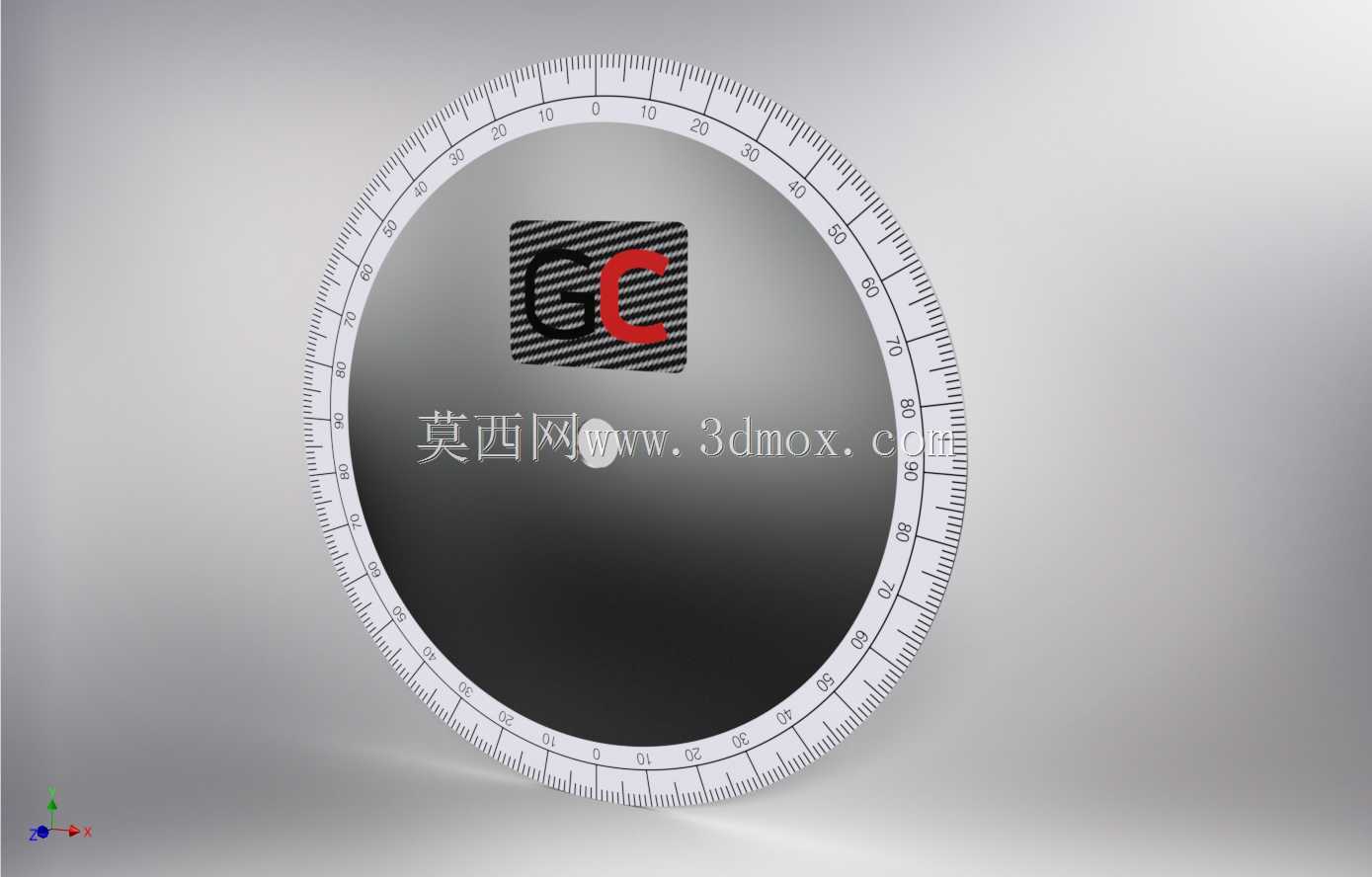

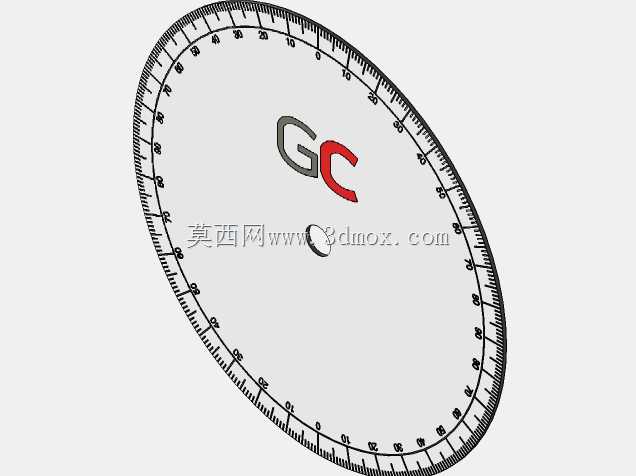

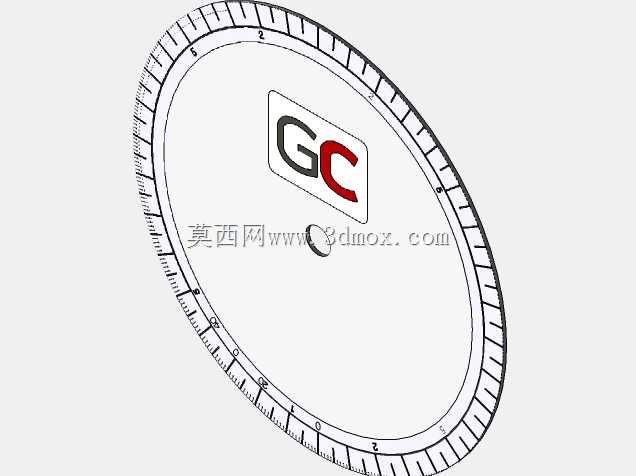

　　在汽车发动机装配、检修以及正时调校作业场景中，这类带环形刻度的度轮是不可或缺的角度参照构件，主要用于精准标定曲轴、凸轮轴的转动角度，确保配气相位与点火正时的匹配精度，避免因正时偏差导致的动力不足、气门撞击活塞等故障。不同于普通平面刻度盘，该度轮采用环形薄壁结构，120mm的外径尺寸刚好适配多数小排量乘用车发动机前端轮系的安装空间，内孔可直接套装在曲轴前端轴颈上，无需额外设计转接法兰，能减少装配累积误差。设计时将0-360度的刻度线沿轮缘整圈均匀蚀刻，刻度线做了长短区分，整十度位置标注清晰数字，即便在维修车间光线不足的环境下，作业人员也能快速读取转动角度，刻度区域做了哑光处理，避免反光造成的读数偏差。轮体主体采用轻量化结构设计，

　　中部做了大尺寸镂空，既降低自身转动惯量，减少曲轴运转时的附加负载，也为前端的正时标记标识预留了独立安装位，标识块与轮体为可拆分结构，磨损后可单独更换，无需整体报废度轮。实际使用中，度轮随曲轴同步转动，作业人员配合固定的指针机构，就能实时监测曲轴的转动角度，在进行正时皮带更换、气门间隙调整、配气相位校准等工序时，可通过度轮的刻度精准将曲轴定位到指定转角位置，保证各缸活塞处于对应工艺要求的行程位置。考虑到发动机舱内的复杂工况，轮体边缘做了加厚处理，提升抗磕碰能力，避免维修作业中工具误碰导致刻度变形、读数失准，整体厚度控制在较薄区间，安装后不会与周边的正时罩盖、皮带张紧轮发生运动干涉，适配多款同排量区间的直列四缸发动机正时调校需求，也可用于实验室中发动机台架试验的转角标定环节，为试验数据采集提供精准的角度参照。
