减压阀或控制阀概念

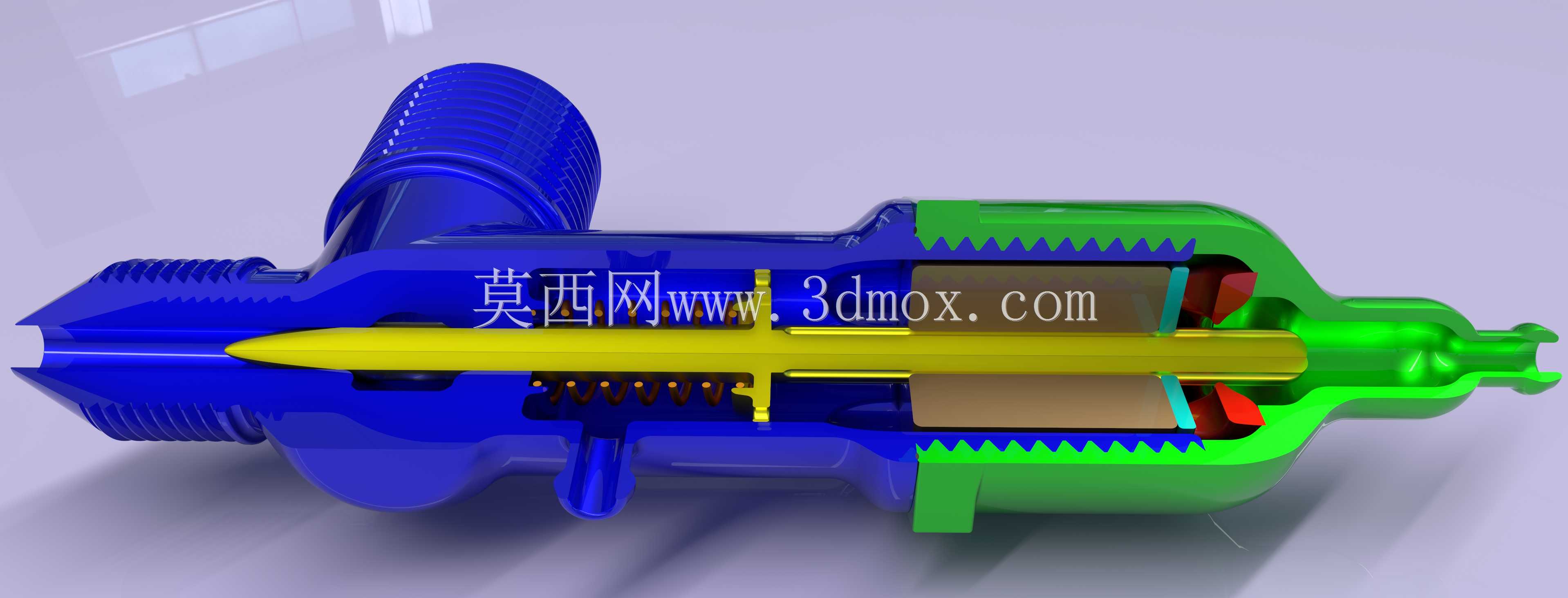

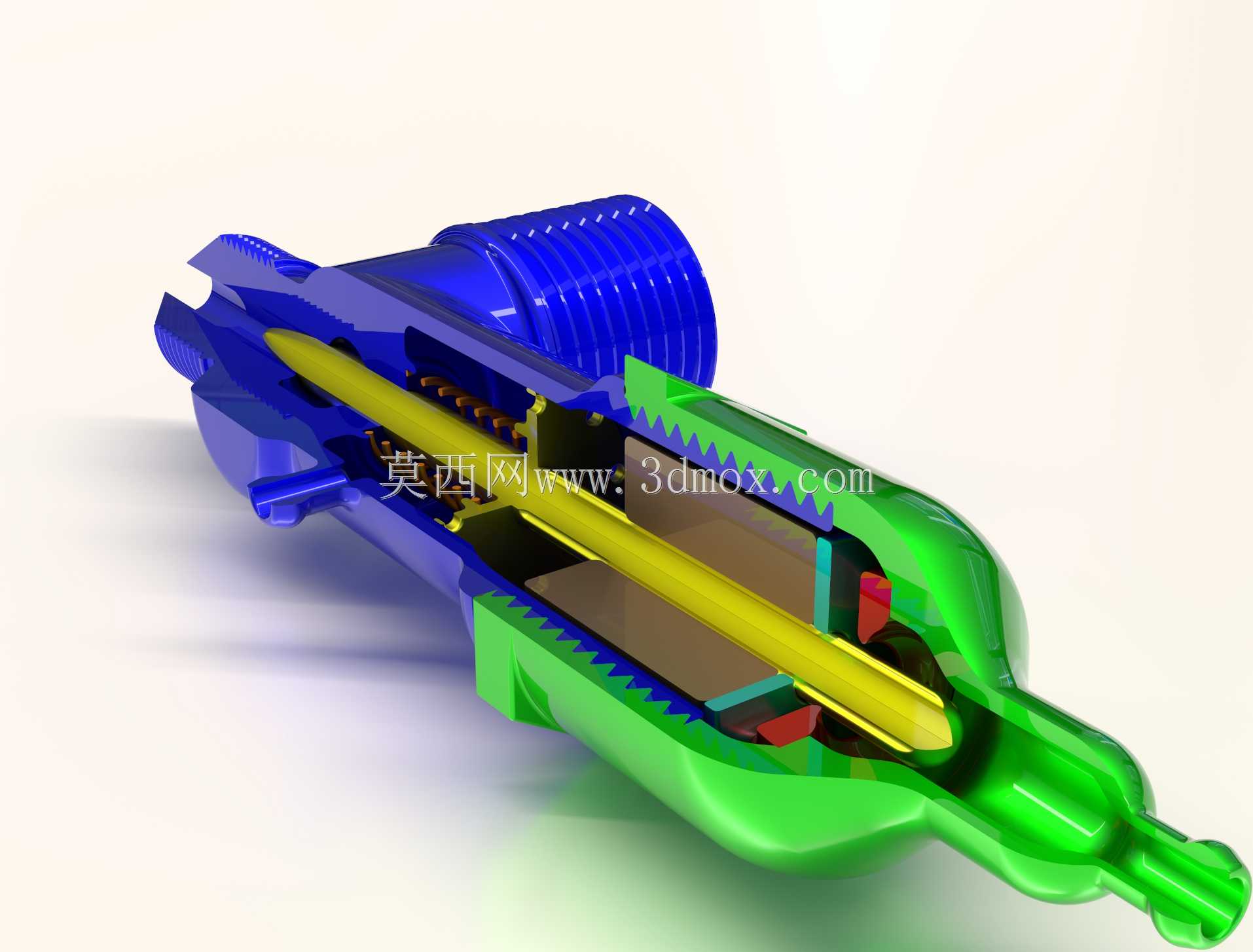

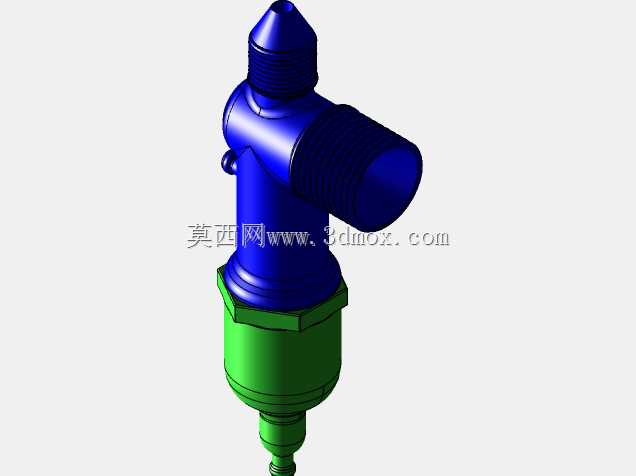

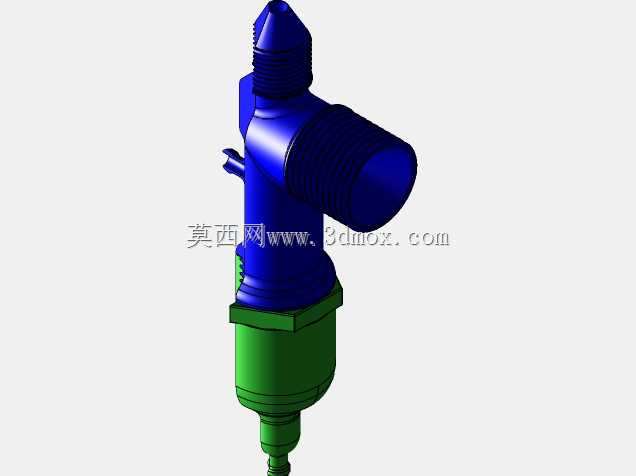

我在2013年下半年提出的理论液压回路泄压阀或压力控制阀的概念设计。在上传到这里之前，我对2013年的原始CAD模型进行了一点改进。我重新定义了螺纹，在更多的边缘应用了更多的圆角，并纠正了模型的一些小问题。据我所知，这实际上从未尝试过或测试过可行性、有效性或安全可靠的操作。我不知道这个特定的设计曾经以任何方式被生产、测试或评估过。虽然我过去曾向多家公司提交过设计，但他们似乎都对这个想法没有任何兴趣。该设计未获得专利。该阀门的创新之处在于，它只需很小的力即可打开，因为阀塞（图中的黄色部分）不需要在压力梯度下打开，也不需要减少（即使是一分钟）阀门主腔的内部容积或阀门连接的液压或高压流体回路，以便打开。同时，阀门也不能通过其连接回路中的压力打开。这是因为它的阻塞元件，除了不需要在压力梯度下打开外，也不需要抵抗压力梯度来保持关闭。阀门通过从阀体的出口管道缩回堵塞元件（图中的黄色部件）来打开，它从阀门的主腔插入其中。这允许流体从阀门的主腔室（以及与之连接的任何液压或高压回路）通过出口通道流出。通过电磁阀（图中棕色部分所示）的驱动，插销向前推进并保持在位置，电磁阀位于阀门的不同腔室中，位于阀体（图中蓝色部分）与出口管道相对的一侧，并通过一堵墙与其主腔室隔离，墙上有一个孔，供销穿过主腔室并继续进入出口通道。阀体（图中蓝色部分）需要精确加工至非常严格的公差，以避免从阀门主腔泄漏至出口通道或电磁阀（图中棕色部分所示）外壳腔，位于主腔室的相对侧。除非某些泄漏是可接受的，并且流体在插销周围的逸出速率小于通过在回路中其他位置泵送进行主动更换的速率。阀门的电磁阀腔室本身在侧面有一个入口，在其端部有一个出口（位于渲染器中绿色端盖的顶端）。入口允许低压流体从阀门的出口通道流出（位于阀体的另一侧，从那里穿过渲染器中未显示的软管或管道）进入电磁阀室，出口允许低压流体从阀门的电磁阀室返回主低压段（如油箱或储罐）阀门所连接的液压或高压回路的一部分。出口还起到将泄漏到阀门电磁阀室的流体从其主室排出的作用，该流体位于阻塞销和阀体之间，通过将电磁阀室与阀门主室分离的壁孔电磁阀室壁的凹槽中有纵向凹陷，以允许流体围绕电磁阀线圈的外部流动，尤其是当插销完全缩回时。阻塞销也有挤压到其中的通道，以使流体更容易在其和电磁阀线圈之间流动。流体f电磁阀周围的低压也有助于在操作过程中保持冷却。这是必要的，因为只要阀门需要保持关闭，电磁阀就会通电；否则，阀门在其堵塞元件的回位弹簧（位于后者和隔离阀门电磁阀室的壁之间）的作用下会默认为打开状态当然，螺线管线圈上的涂层需要能够抵抗阀门内部暴露的流体，而不是由易被工作流体溶解的材料或物质组成。由于阀门在未通电时默认为打开状态，因此可能被认为是故障安全的嗯。阻塞销有一个更宽的法兰状截面，外径与阀门电磁阀室的内径一样大，这有两个目的。首先，它通过机械方式确保销始终正确对准电磁阀室的孔，并使壁上的孔与阀门的主孔分离腔室用于更持久、更紧密的配合，不易泄漏。其次，它提供了一个回位弹簧可以推动的表面。该法兰也有钻孔，以便允许流体从电磁阀腔室的一端（法兰的一侧）流到另一端（法兰的另一侧）图中显示的最后两个主要部件是位于电磁线圈后面的法兰（以红色表示）和垫圈（以青色表示）。垫圈在电磁线圈和法兰之间均匀分布接触力（同时还为插销提供第三个支撑点）法兰被设计为螺线管线圈的止挡，同时也允许流过后者的流体重新接合电磁线圈和塞销之间流动的流体，通过螺线管线圈中间的孔，然后完全通过阀端的出口孔排出阀。端盖
