多规格可调支撑脚系列结构设计

这套可调支撑脚系列覆盖了从微型设备到重型工业装备的支撑调节需求，在各类生产线机架、自动化设备底座、输送线支架、检测平台调平场景中都有广泛应用，核心作用是通过螺纹副的旋合行程调整支撑高度，抵消安装地面的平面度误差，保证设备整体处于水平状态，避免因设备倾斜带来的传动偏载、运行振动、加工精度偏差等问题。

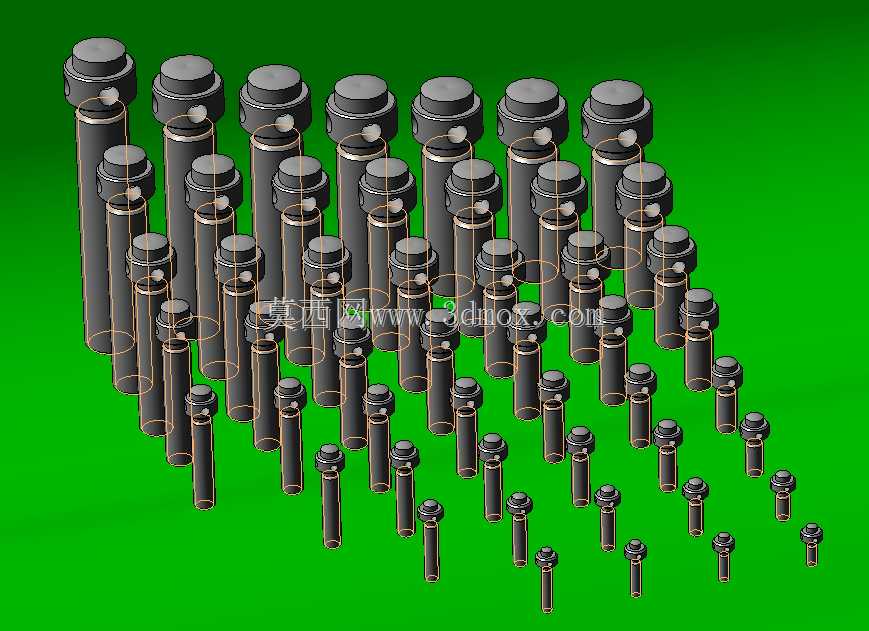

整个系列采用统一的顶部调节帽加螺杆支撑主体的结构逻辑，不同规格的支撑高度调节行程从十几毫米到上百毫米不等，螺杆直径覆盖M6到M24的常用螺纹规格，单支额定承载从几十公斤到数吨分级，适配不同重量等级的设备安装需求。顶部调节帽设计为带防滑纹路的圆柱结构，无需额外专用工具即可徒手完成粗调，需要高精度调平时也可通过扳手夹持调节帽的扁位结构实现微调，调节到位后可通过配套的锁紧螺母完成锁止，避免设备运行过程中因振动导致支撑高度发生偏移。

设计过程中优先考虑了安装边界的通用性，所有规格的支撑脚底部支撑面直径与螺杆直径保持固定比例，保证支撑稳定性的同时不会占用过多设备底座的安装空间，螺杆长度根据调节行程做梯度划分，每个相邻规格的螺杆长度差保持一致，方便设计人员根据设备底部的安装空间、所需调节高度快速选型，不需要额外做非标改制。支撑面采用平面加圆角过渡的结构，既可以直接放置在水泥地面、环氧地坪上使用，也可以通过底部预留的安装孔配合膨胀螺栓实现与地面的刚性固定，满足有抗振动、防位移要求的设备安装场景。

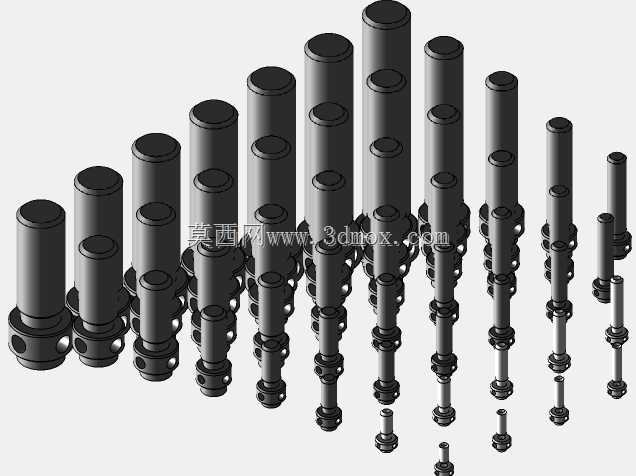

从结构细节来看，调节帽与螺杆的连接部位做了限位结构设计，调节到最大行程时不会出现螺杆脱出调节帽的问题，螺纹副采用标准公制粗牙螺纹，通用性强，后期维护更换时不需要单独定制配件，市面上的标准螺纹件即可匹配替换。不同长度规格的支撑脚按梯度排布，覆盖了绝大多数工业设备的支脚调节需求，不管是小型桌面式检测仪器、中型包装输送设备，还是大型机床机架、重型焊接工装平台，都能在这个系列里找到适配的规格，不需要单独设计非标支撑结构，能大幅缩短设备开发阶段的选型与设计周期，降低非标件的加工成本。
