5毫米黄色直插式发光二极管结构

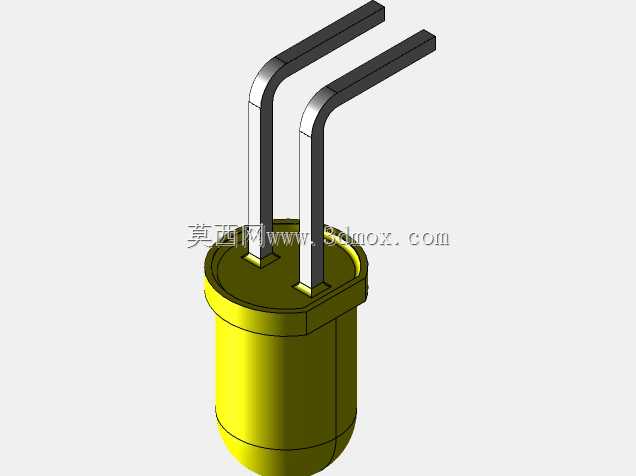

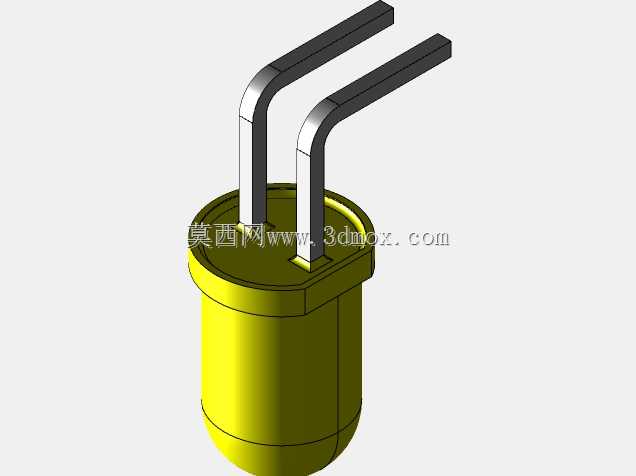

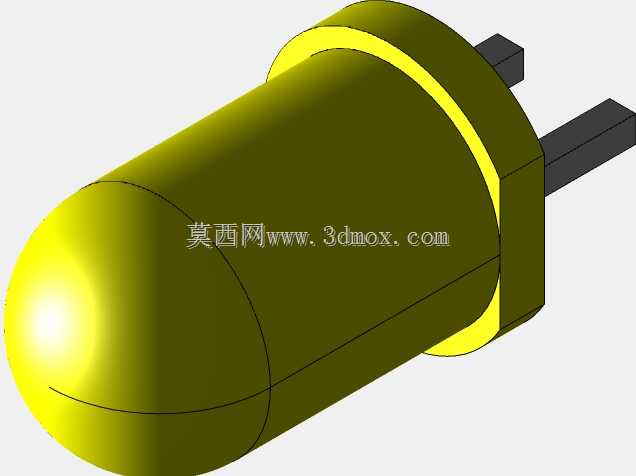

这款5mm规格黄色直插LED，是电子电路设计、设备状态指示场景中极为常用的分立半导体器件，日常选型中常被用于各类工控面板、消费电子、小型装置的状态提示环节。从结构设计来看，模型还原了直插LED的典型构造：顶部为半球形环氧封装透镜，该曲面设计并非单纯的外形装饰，核心作用是对内部芯片发出的黄光进行光路调整，通过环氧材料的折射率差实现光线的汇聚发散控制，匹配常规指示场景所需的15-30度可视角度需求，避免光线过度分散导致远距离识别度不足。主体柱身采用标准5mm圆柱直径，这一尺寸是行业长期沿用的通用规格，可直接适配市面通用的LED灯座、PCB板开孔尺寸，安装开孔直径通常预留5.1-5.2mm即可满足过盈或间隙装配需求，柱身根部的环形凸台是装配限位结构，安装时该凸台会贴合PCB板面或灯座端面，控制元件插入深度，避免引脚受力过度弯折损伤内部键合线。尾部引出的两根直插引脚采用平行排布设计，引脚间距符合2.54mm标准网格间距要求，可直接适配万用板、常规PCB焊盘间距设计，无需额外调整孔位，引脚长度预留了常规波峰焊、手工焊接所需的余量，设计时可根据实际装配高度裁剪，不会影响内部封装的气密性。从功能特性上，黄色发光波段具备较好的环境光抗干扰能力，在车间设备、户外小型装置的状态指示场景中，相比白光、蓝光更易在复杂光线环境下被识别，常被用于设备待机、故障预警、电源接通等状态的信号输出。建模过程中严格遵循直插LED的实际装配公差，柱身的圆柱度、透镜的球面曲率、引脚的平行度都参考了行业通用物料的实测尺寸，结构工程师在做PCB布局、面板开孔设计时，可直接调用该模型进行装配干涉检查，无需反复核对物料手册的二维尺寸，能有效减少设计阶段的尺寸匹配错误，避免后期打样出现元件装不上、与周边结构件干涉的问题。在做小型装置的结构堆叠时，该模型的外形边界可准确反映元件安装后的占用空间，尤其是透镜部分的突出高度，能帮助设计人员把控面板与PCB板之间的安装距离，预留足够的光线出射空间，避免透镜被面板结构遮挡影响指示效果。
