ebmpapst交流离心鼓风机结构设计

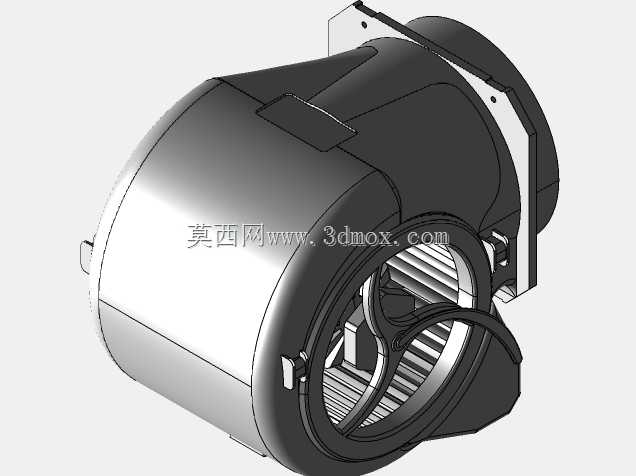

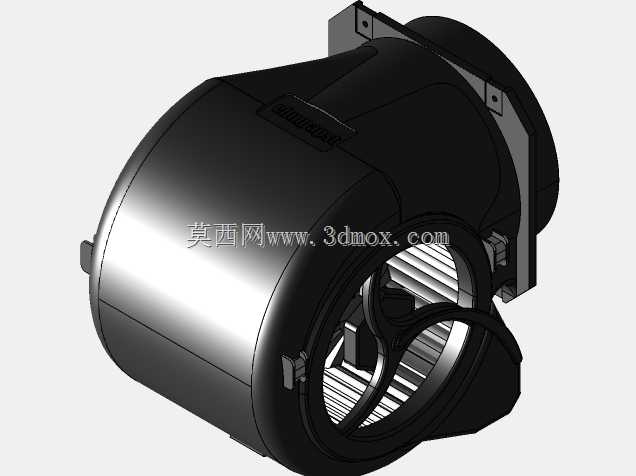

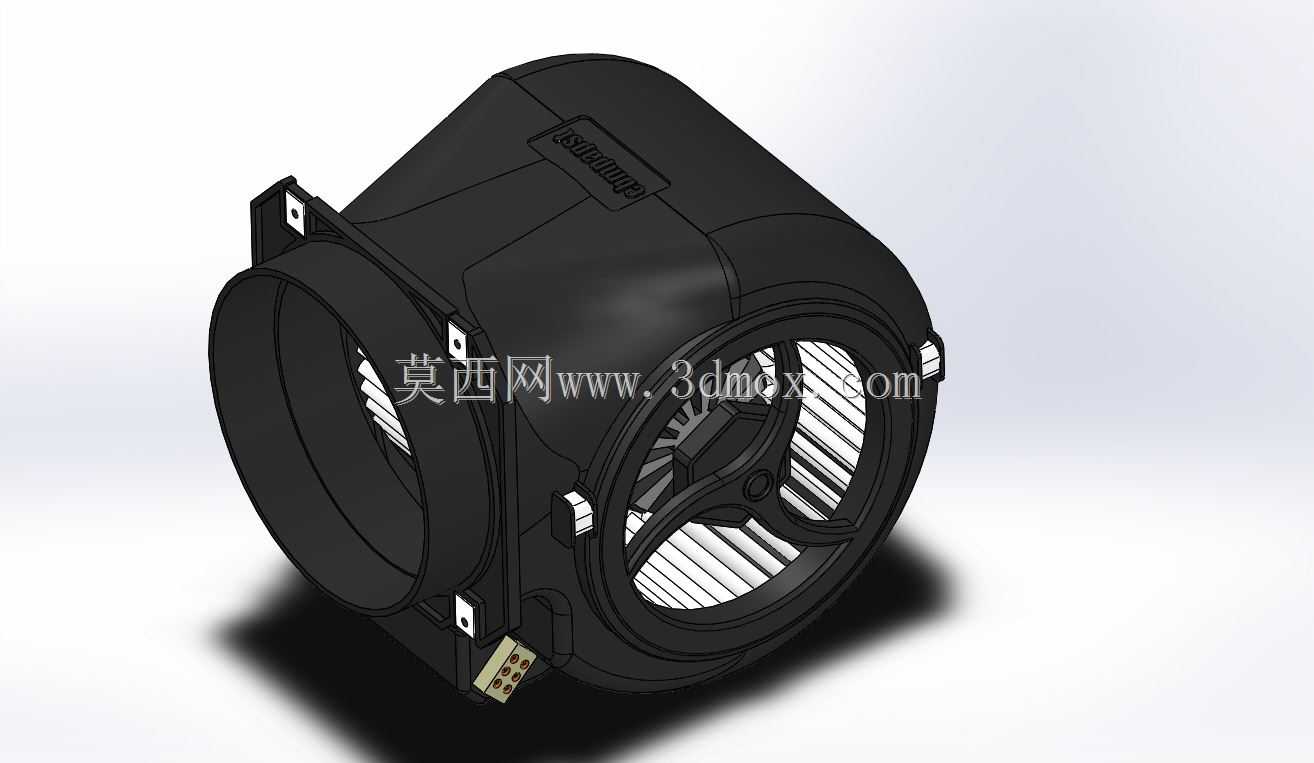

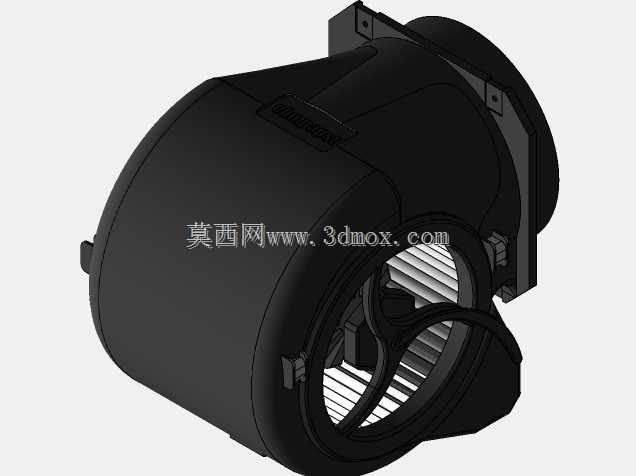

这款离心鼓风机的结构设计充分考虑了工业通风场景的实际安装需求，蜗壳采用一体式注塑成型结构，表面做了哑光抗静电处理，避免长期运行过程中表面积累静电吸附粉尘，影响设备散热效率。风机进出风端采用标准化圆形法兰接口，法兰边缘预留了四个对称分布的安装定位孔，孔位公差控制在±0.1mm范围内，能够直接匹配常规通风管路的对接尺寸，无需额外制作转接法兰，大幅降低现场安装的改造成本。

从实际应用场景来看，这类离心鼓风机常被用于机柜散热、新风系统送风、工业设备风冷回路、洁净室通风循环等场景，相比普通轴流风扇，它能提供更高的送风压力，克服管路沿程阻力，将气流输送到更远的指定位置。风机侧面预留了快插式接线端子排，端子排做了防呆设计，不同引脚的宽度存在细微差异，现场接线时不会出现插反的问题，接线端外围设置了凸起的防护筋，能够避免安装过程中磕碰损坏接线引脚，也能防止冷凝水顺着壳体流到接线位置引发短路故障。

设计过程中，叶轮采用前倾式多翼片结构，翼片做了不等距排布设计，能够有效降低叶轮高速旋转时产生的气动噪声，避免运行过程中产生尖锐的啸叫音，适配对噪声控制有要求的室内安装场景。叶轮与电机输出轴的连接位置采用了D型轴配合结构，配合防松卡簧固定，长期运行不会出现轴孔打滑、叶轮偏移的问题，保证动平衡精度长期稳定。蜗壳内部的流道做了顺滑过渡处理，没有突兀的直角转折，能够减少气流在蜗壳内部的湍流损耗，提升送风效率，降低电机的负载损耗。

安装边界方面，风机整体为近似方形的蜗壳结构，四个角做了圆弧倒角处理，安装时不需要预留过大的避让空间，侧面的接线端子突出壳体表面的高度控制在15mm以内，贴墙安装时也能保证接线空间充足，不会出现线缆弯折过度的问题。风机底部预留了可选的减震垫安装槽，用户可以根据安装场景选配橡胶减震垫，降低运行时的振动传递，避免与安装基座产生共振噪声。进风端的防护格栅采用一体式内嵌设计，格栅条的间距经过优化，既能够阻挡较大尺寸的异物进入叶轮腔，又不会过多阻挡进风面积影响送风流量，格栅边缘做了倒圆角处理，日常维护时不会划伤操作人员手部。
