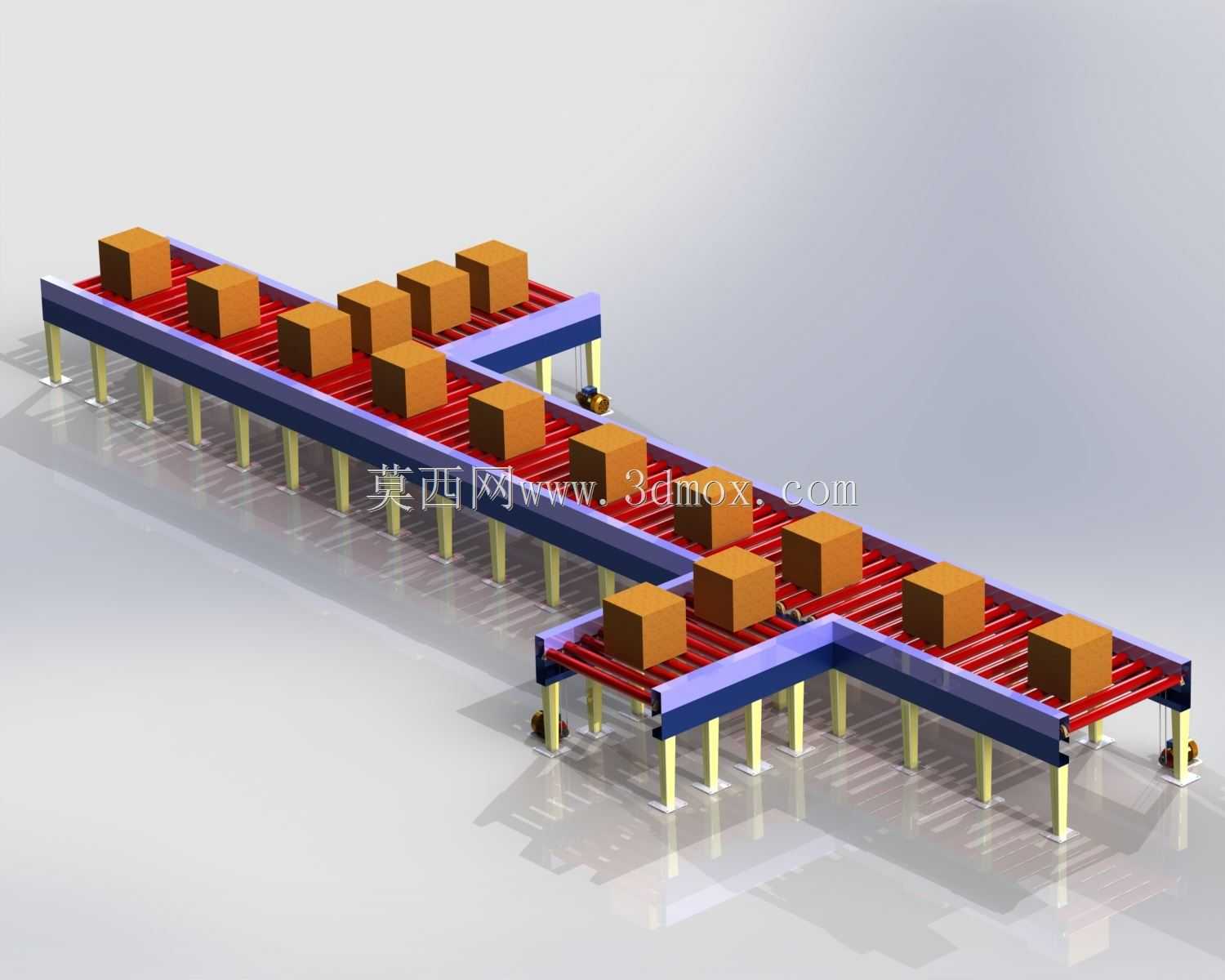

分路合流型辊道物料输送结构设计

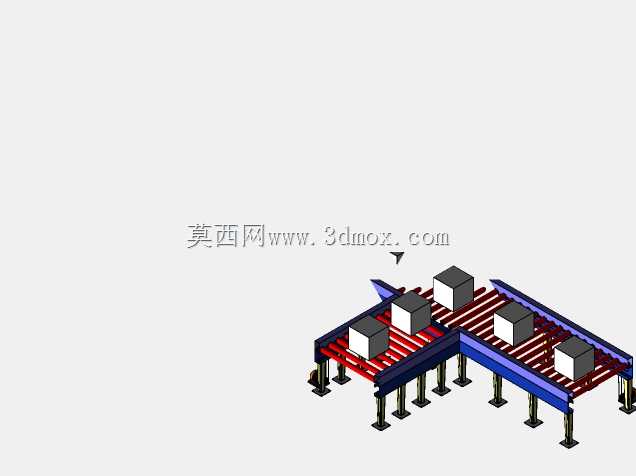

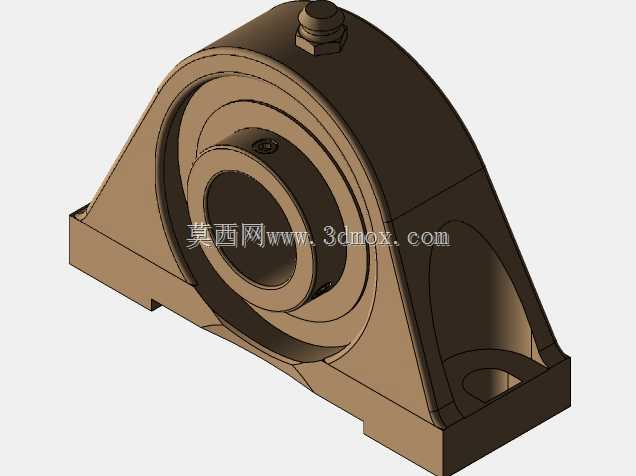

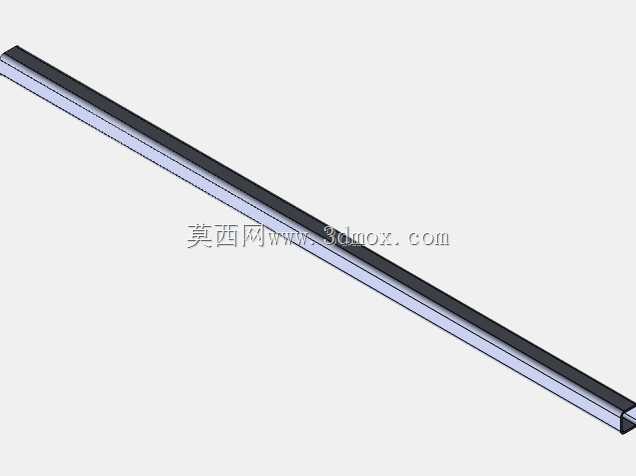

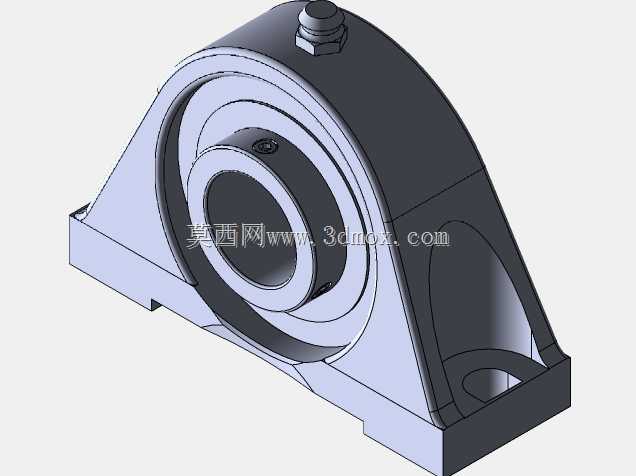

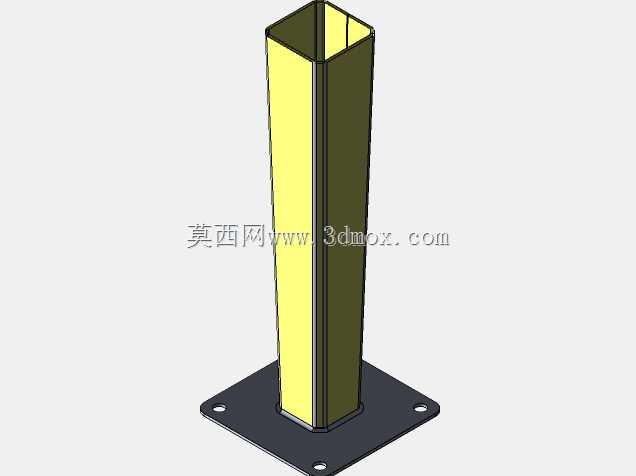

这套辊道输送结构主要面向仓储分拣、车间工序间周转、成品包装下线等场景设计，可实现箱体类、规则硬质包装物料的直线输送与分路合流转运，替代传统人工搬运的低效模式，适配生产节拍较快的连续作业产线布局。设备采用模块化分段设计思路，主输送段与分支转接段通过机架侧部的定位孔实现拼接，安装时可根据车间实际通道宽度、产线对接位置调整分支段的接驳角度，无需对主体机架做二次焊接改造，降低现场安装的施工难度。辊筒采用等间距排布设计，间距尺寸根据常见周转箱、纸箱的底部支撑跨度设定，避免输送过程中出现卡滞、物料歪斜掉落的问题，辊筒两端采用嵌入式轴承座安装，转动阻力小，长时间运行下的磨损量可控，日常维护仅需定期加注润滑脂即可，无需频繁拆解更换部件。机架主体采用型钢焊接成型，支腿高度可通过底部的调节螺栓进行微调，适配地面不平整的安装场景，支腿底部设置防滑减震垫，减少设备运行时的震动传导与噪音。分路转接位置的辊筒排布做了密化处理，确保物料在从主线进入分支、或是分支汇入主线的过程中，底部始终有足够的辊筒支撑，不会出现边角卡入辊筒间隙的问题，转接段的侧边设置导向挡边，引导物料沿预设路径移动，无需额外加装复杂的转向推料机构即可实现物料的路径切换，简化了设备整体结构，降低了故障发生概率。整体线体的侧边预留了传感器、阻挡气缸的安装位，后续可根据产线自动化升级需求，加装计数、定位、分拣阻挡等功能组件，无需对现有结构做大规模改动。设备的安装边界可根据实际场地做灵活拓展，单段标准段长度适配常规厂房柱距，多段拼接后可实现长距离的物料输送，转弯、分路位置的结构尺寸经过优化，预留了足够的物料回转空间，避免尺寸偏大的周转箱在转接位置出现卡堵。整套结构的受力经过校核，满载状态下机架的形变量控制在允许范围内，可满足常规工业场景下的连续输送作业需求，适配电商仓储、家电制造、食品包装、汽配加工等多个行业的物料转运环节，可与提升机、分拣机、包装台等设备直接对接，组成完整的物料流转系统。
