三英寸全频扬声器结构设计方案

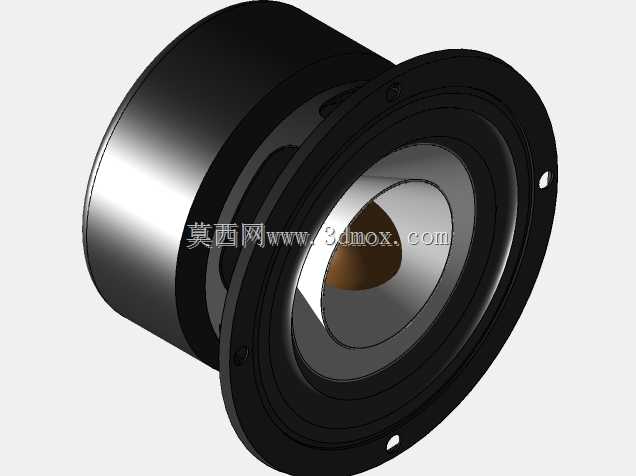

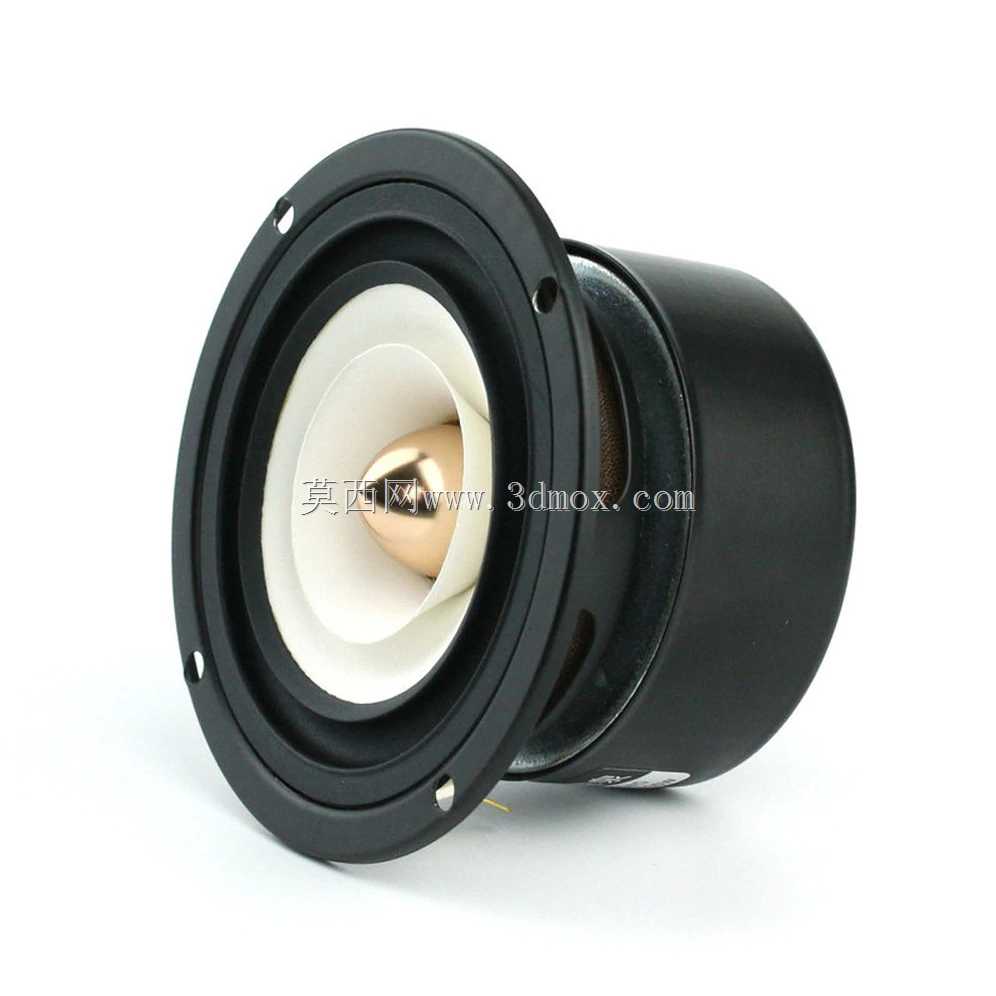

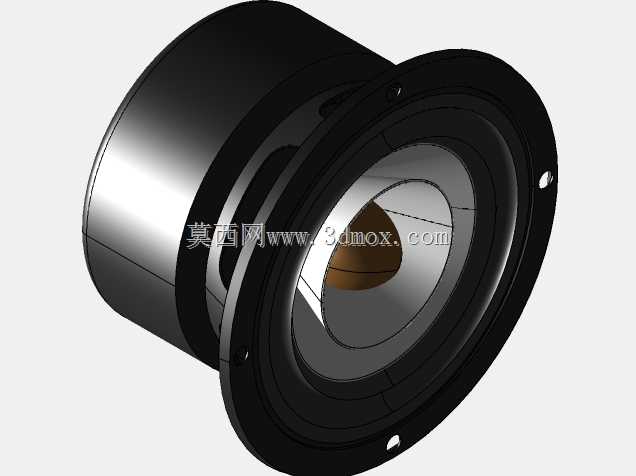

这款三英寸扬声器单元的结构设计，首先要兼顾桌面近场听音、小型壁挂音箱、嵌入式背景音乐终端这类小容积腔体的适配需求，这类应用场景普遍没有多余的空间容纳大尺寸单元，也无法搭配复杂的分频网络，因此全频的设计思路能省去分频器带来的相位偏移与元件损耗，在有限的安装空间内实现更连贯的频响表现。从安装边界来看，单元采用圆形法兰盘结构，法兰边缘均匀分布四个安装沉孔，安装孔位的节圆直径经过匹配市面通用三寸单元的开孔标准，替换现有设备内的同尺寸单元时无需重新加工箱体开孔，法兰厚度控制在合理范围，安装后与箱体面板贴合紧密，能减少安装缝隙产生的声短路问题。单元整体的磁路部分采用后置圆柱形结构，磁钢外径小于法兰盘直径，装入箱体时不会与腔体内壁产生干涉，腔体内部只要预留对应深度的避让空间即可完成装配，不需要额外设计复杂的固定支架。振膜部分采用复合纸基搭配白色阻尼涂层的设计，中心的铜质相位锥能改善高频扩散角度，避免近场听音时出现轴向频响峰谷，折环采用高顺性橡胶材质，能在小功率驱动下获得足够的振膜行程，兼顾低频下潜的动态表现与中频段的解析力。设计过程中需要重点考量磁路间隙的均匀度，避免音圈在运动过程中出现擦圈问题，弹波的支撑刚度经过匹配，能保证振膜在额定行程内保持线性运动，减少大信号输入下的失真。引线部分采用防氧化编织线，从弹波下方引出至接线端子，避免引线在振膜运动时碰触其他部件产生异音。这类单元的实际用途覆盖桌面HiFi小箱、多媒体有源音箱、车载改装中置单元、公共广播吸顶喇叭等多个场景，结构设计时充分考虑了不同场景下的安装通用性，法兰盘的沉孔设计可以适配不同厚度的箱体面板，不管是密度板材质的家用音箱，还是塑料材质的商用广播外壳，都能通过标准螺丝完成固定。音圈采用耐高温骨架材质，能承受长时间中等功率输入的发热量，避免长时间工作出现音圈变形烧毁的问题。磁路部分的后盖采用密封式结构，能减少磁路间隙进入铁屑等杂物的概率，提升单元的长期工作可靠性，同时磁钢外部的金属外壳能起到一定的磁屏蔽作用，靠近CRT显示器或者其他磁敏器件使用时，不会产生明显的磁干扰问题。在三维建模过程中，所有配合面的公差都经过合理设定，法兰盘与箱体贴合面的平面度控制在合理范围，安装孔的位置度公差满足通用装配要求，音圈与磁隙的同轴度公差严格控制，保证单元装配完成后的性能一致性。
