电动赛车油门踏板电位计结构设计

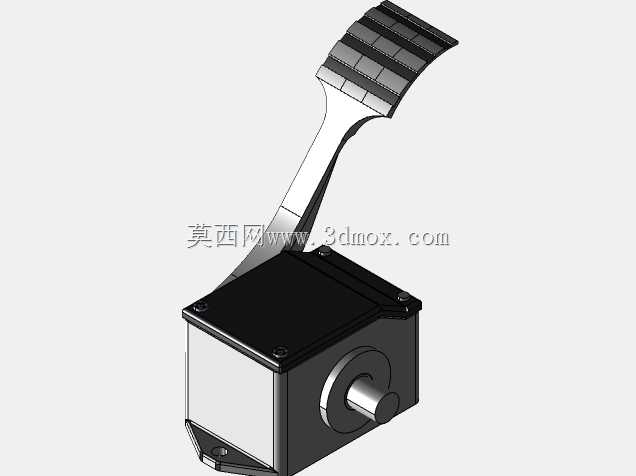

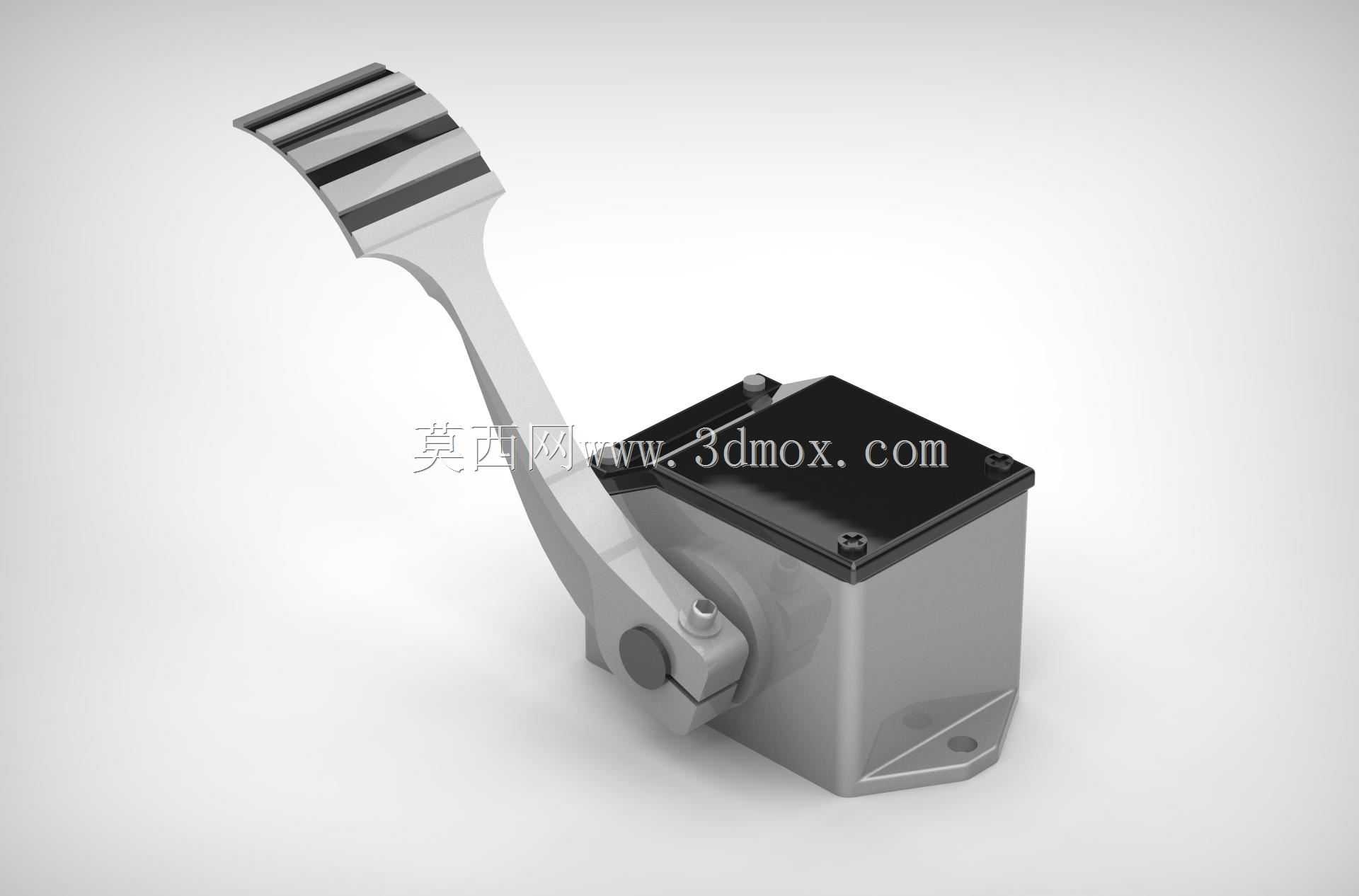

这款脚踏式油门电位计，核心适配SAEINDIA赛事体系下的eBaja电动越野赛车，也可拓展至同规格低速电动特种车辆的油门信号采集场景，区别于普通乘用电动车的油门结构，它的设计完全围绕赛事工况下的高强度使用、快速维护需求展开。从安装边界来看，电位计主体采用压铸铝方形壳体，底部预留两个对称的腰型安装孔，可适配赛事车架上常见的20-30mm间距安装位，安装面做了0.5mm的凸台设计，避免车架焊接平面度误差导致的壳体受力变形，壳体整体高度控制在70mm以内，宽度65mm，不会占用车架侧舱过多的布置空间，给线束接插件、周边制动管路预留足够的安全间隙。踏板臂采用锻造铝合金材质，踩踏端做了三道平行的防滑凸棱，凸棱高度2mm，表面做硬质阳极氧化处理，即使车手佩戴防滑赛车手套，在泥泞、出汗的工况下也不会出现脚底滑脱的问题，踏板臂的转动角度范围设定在0-35度，对应电位计0-5V的线性信号输出，全程信号输出线性度误差控制在1%以内，能精准匹配电机控制器的油门信号解析逻辑，不会出现低速区间窜动、高速区间信号虚位的问题。设计阶段特意将电位计的传感模块与踏板转轴做了同轴集成，取消了传统结构中的连杆传动环节，从根源上避免了连杆磨损带来的信号迟滞、虚位问题，转轴位置加装了含油自润滑轴承，无需定期加注润滑脂，就能满足赛事全赛季的使用强度，转轴侧端预留的锁紧螺母结构，可根据车手的踩踏习惯微调踏板初始角度，适配不同身高、不同驾驶坐姿的车手操作需求。壳体上盖采用阻燃ABS材质，通过四颗十字盘头螺丝与铝制底座连接，内部传感模块做了环氧树脂灌封处理，能抵御赛事中常见的泥水飞溅、扬尘侵入，防护等级达到IP65，即使在雨天越野赛段行驶，也不会出现电位计内部短路、信号跳变的故障。踏板的踩踏力曲线做了专门调校，初始踩踏力设定在15N，全程最大踩踏力不超过40N，既不会因为踏板过轻导致车手误碰触发油门，也不会因为踏板过重导致长时间驾驶脚部疲劳，踏板回位采用内置双扭簧结构，两个扭簧反向嵌套布置，即使其中一根扭簧出现断裂失效，另一根也能保证踏板正常回位，避免出现油门卡滞的安全风险。在实际装车适配时，这款电位计可直接兼容多数低压电动车用电机控制器的油门信号接口，无需额外加装信号转换模块，出线端采用标准的三芯防水接插件，线束长度预留300mm，足够从车架侧舱连接到控制器安装位，接插件做了防呆设计，装配时不会出现针脚插反的问题。
