双轮曲柄连杆传动教学演示结构

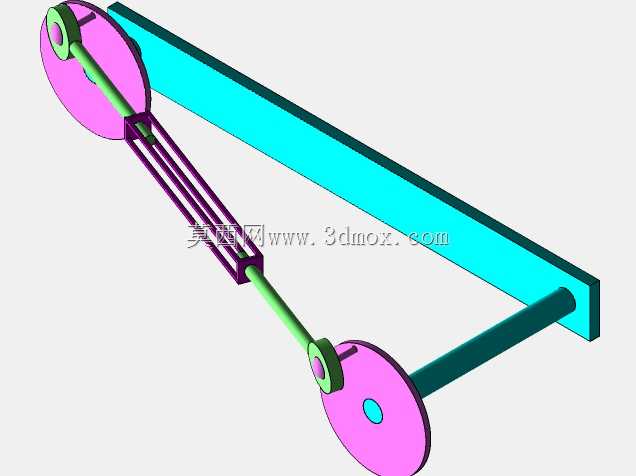

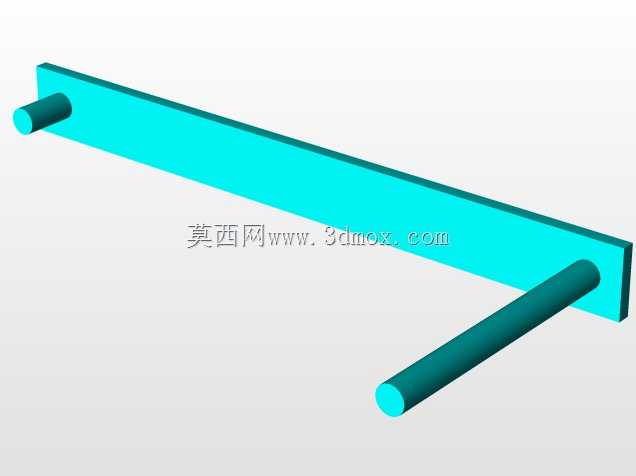

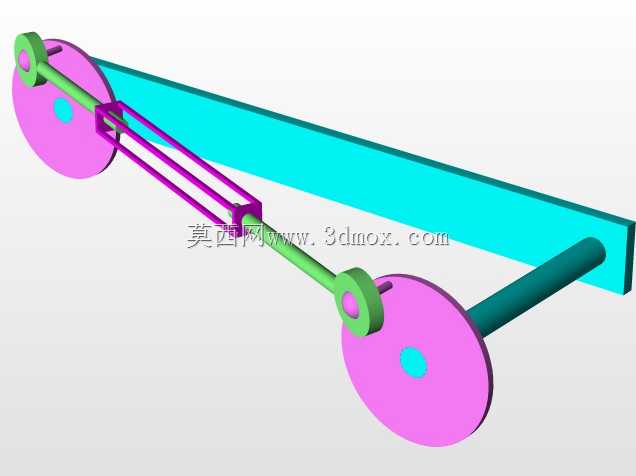

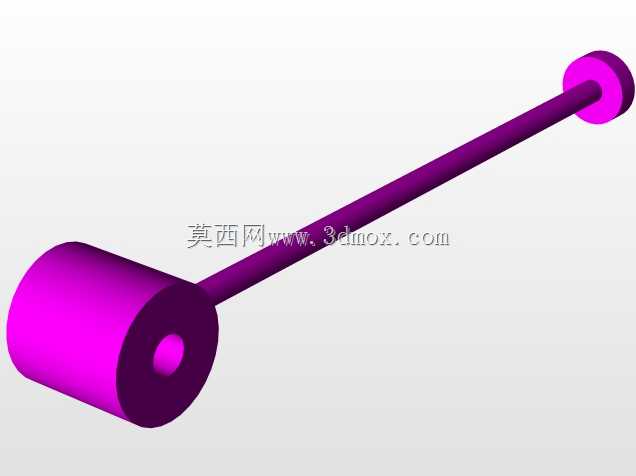

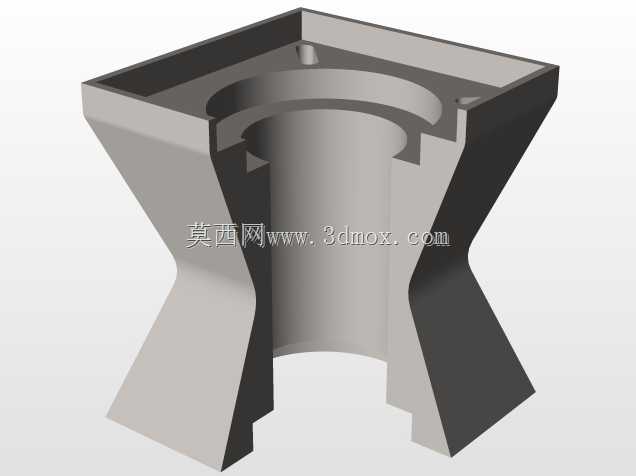

　　这套双轮曲柄连杆传动结构，是机械原理教学场景中常用的演示类实体结构，日常主要用于职业院校、工科专业的机械基础课程实操演示，帮助学习者直观理解曲柄滑块类机构的运动转化逻辑，也可作为小型往复式设备的核心传动单元原型，适配小行程往复推送、工位间歇移位这类轻载传动需求。结构整体采用对称双轮布局，两端的轮盘作为曲柄回转载体，轮盘上偏心设置的铰接轴通过中间的连杆组件完成动力衔接，轮盘中心的支撑轴直接装配在侧边的安装立板上，立板作为整个机构的安装基准，预留的轴孔同轴度公差控制在0.02mm以内，避免回转过程中出现卡滞、偏磨问题。设计阶段优先考虑运动过程的无干涉验证，连杆与轮盘铰接位置的销轴采用间隙配合，预留0.01-0.03mm的活动余量，

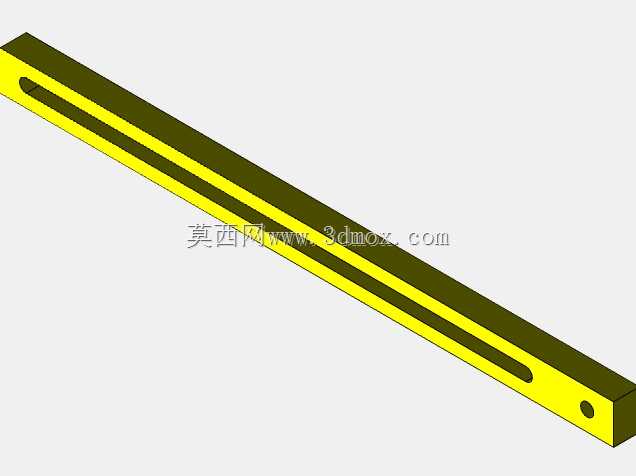

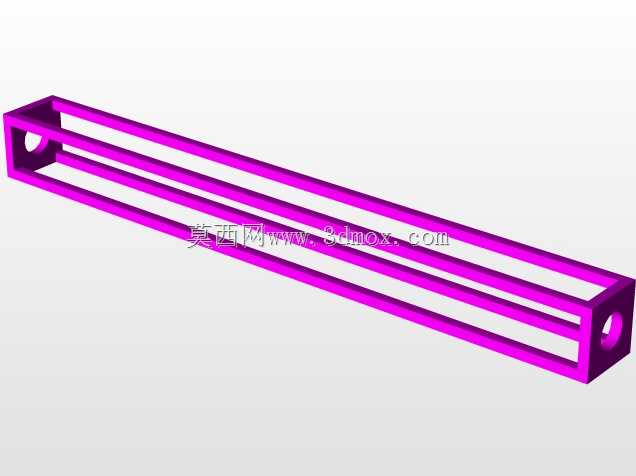

　　既保证铰接转动灵活，又不会出现过大的旷量影响运动精度；中间的连杆采用双杆并行的结构形式，相比单杆结构抗扭刚度提升40%以上，高速回转时不会出现杆体颤振问题，两端的铰接点中心距严格匹配轮盘偏心距的两倍，保证运动过程中两侧轮盘的回转相位完全同步，不会出现运动死点卡滞的情况。安装边界方面，整套结构的横向安装跨度可根据实际使用场景调整连杆长度适配，侧边立板的底部预留有通用安装孔位，可直接固定在实训台架或者设备安装基板上，轮盘的回转半径决定了连杆带动末端构件的往复行程，调整偏心轴在轮盘上的固定位置，即可在一定范围内改变输出行程，适配不同的演示或者传动需求。实际应用中，这套结构除了教学演示用途，还可经过载荷校核优化后，

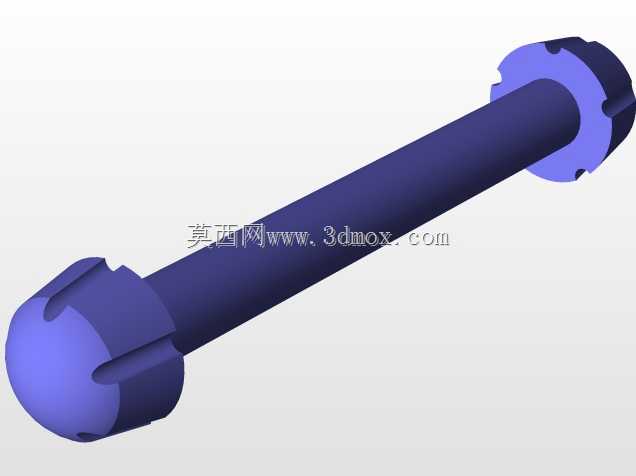

　　用于小型筛分设备的往复驱动、轻载物料的直线推送工位，相比齿轮齿条传动，这类连杆结构的加工成本更低，运行噪音更小，不需要额外的润滑维护就能长时间稳定运行。结构的运动逻辑是将单侧轮盘的回转动力，通过连杆传递到另一侧轮盘实现同步回转，也可在轮盘端连接动力输入，带动连杆做往复直线运动，实现回转运动与直线往复运动的灵活转化，设计时特意将所有运动构件都做了可视化的色彩区分，轮盘、连杆、安装立板采用不同的外观着色，方便教学演示时观察不同构件的运动轨迹，学习者可以直观看到曲柄回转过程中连杆的角度变化、行程端点的位置特性，快速掌握急回特性、死点位置这类抽象的机械原理知识点。在装配逻辑上，所有铰接位置都采用可拆卸的销轴连接，不需要专用工具就能完成拆解与重组，方便教学过程中让学习者亲手完成机构装配，理解不同构件的配合关系，支撑轴与立板的配合处加装了耐磨轴套，长时间反复拆装也不会磨损立板的基准孔位，维持整体的装配精度。
