巴哈越野赛车防滚保护架结构设计

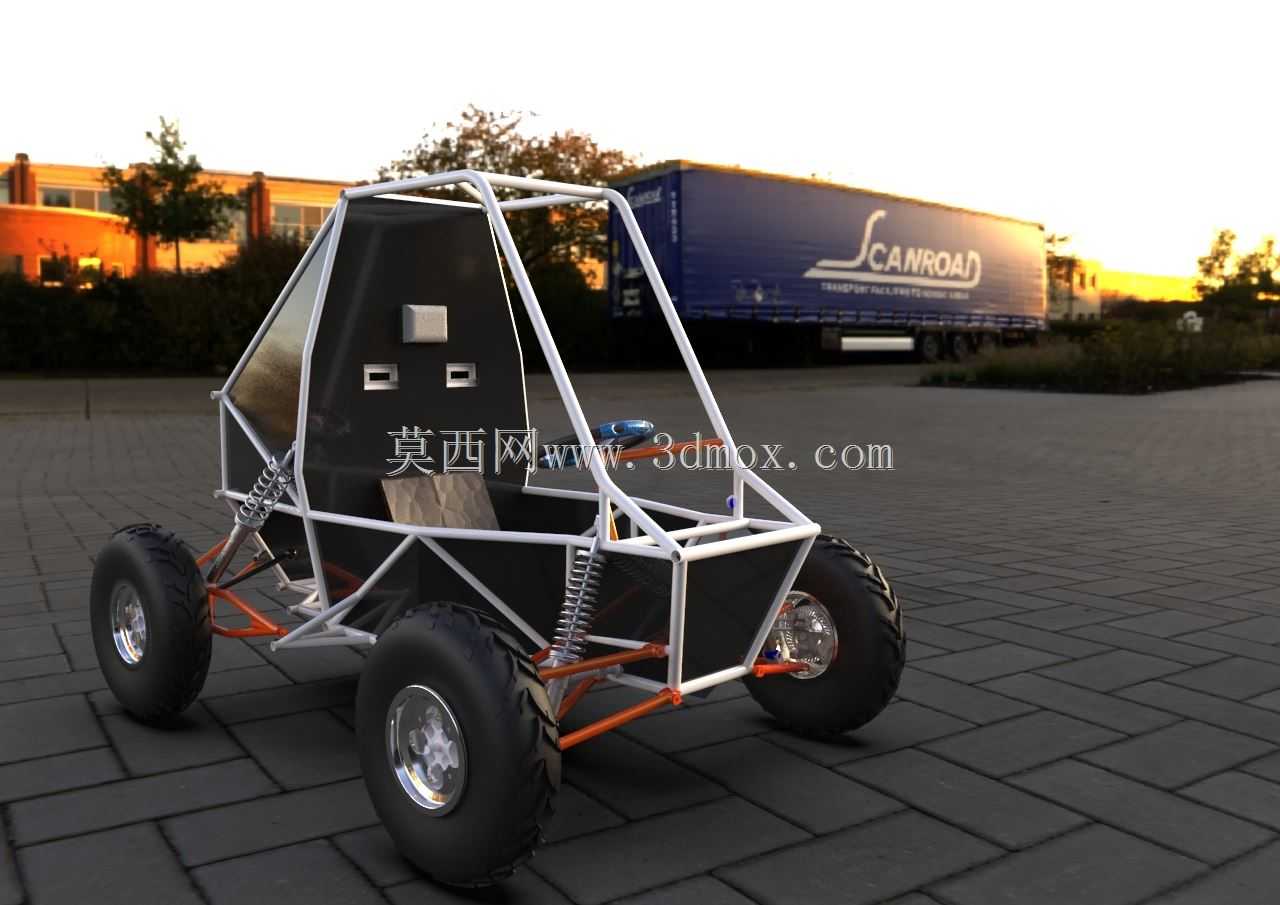

　　这套防滚保护架结构面向小型越野竞技车辆开发，核心服务于非铺装路面高速行驶、极限越障工况下的乘员舱防护需求，是巴哈类越野赛车的核心承载安全结构。从实际赛场应用场景来看，这类结构需要直接承受车辆翻滚时的顶部冲击、侧向碰撞挤压、落地时的纵向冲击载荷，同时还要为悬架安装点、座椅固定点、安全带锚点、车身覆盖件提供刚性安装基准，不能出现大的塑性变形侵占乘员生存空间。

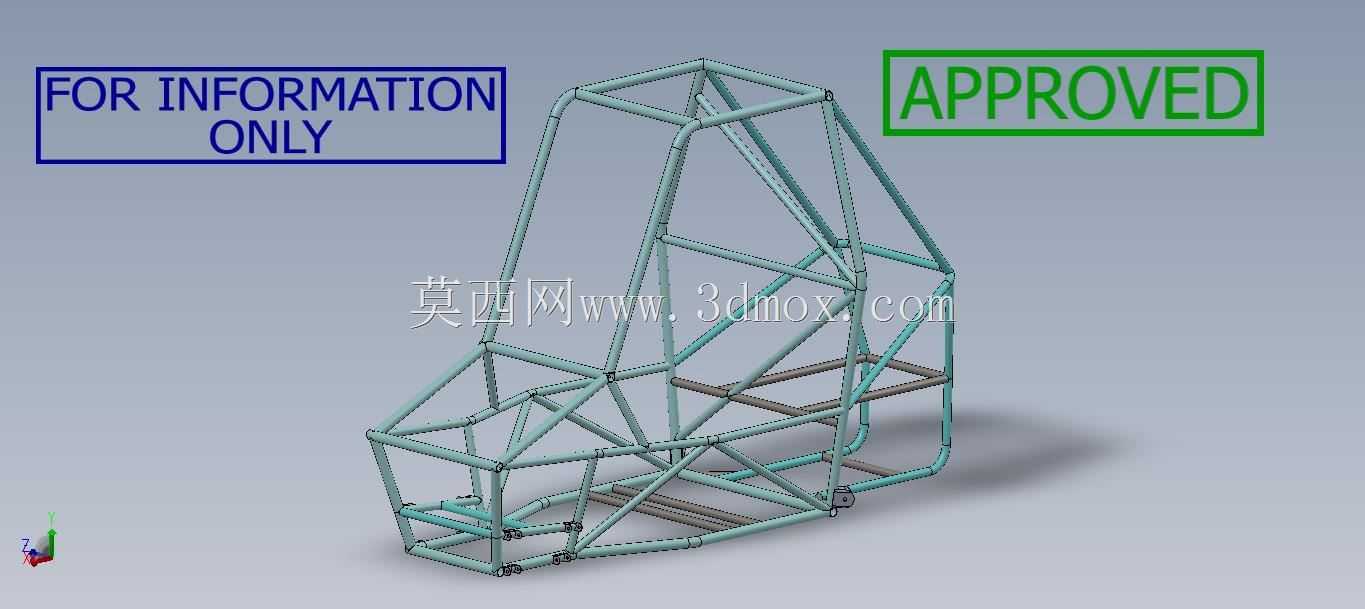

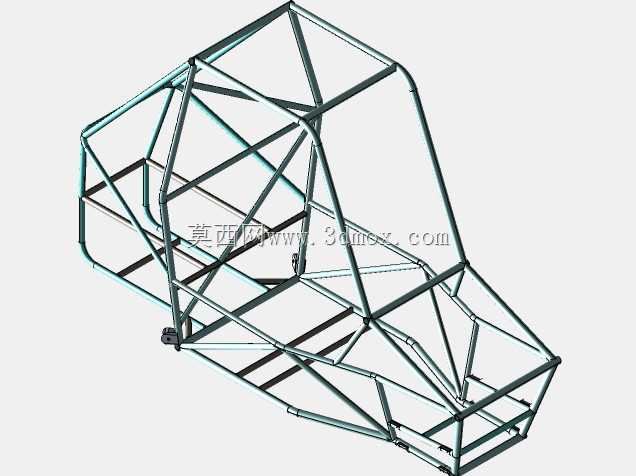

　　设计思路上优先采用空间桁架式钢管结构，通过不同管径、壁厚的合金钢管拼接形成闭合受力环路，没有冗余的受力断点。主防滚环位于乘员背部位置，采用大管径厚壁钢管弯制成型，两侧向下延伸直接与车架主纵梁焊接固定，形成主要的垂直承载路径；前部防滚环沿驾驶舱前方轮廓布置，通过斜向支撑管与主防滚环顶部连接，同时承担前部碰撞力传导、前风挡安装基准的作用；侧向则布置多根横向连接管与斜向加强筋，既避免侧向受力时主防滚环出现侧向弯折，也为车门护板、侧防撞结构提供安装点。底部的连接横梁直接衔接两侧主纵梁，将防滚架的受力均匀分散到整个车架底盘结构上，避免局部应力集中导致焊缝撕裂。

　　从安装边界来看，这套防滚架的内部净空需要满足佩戴头盔的乘员坐姿操作需求，肩部位置横向净宽预留足够的操作空间，顶部与头盔的垂直间隙满足安全规范要求，不会在车辆受冲击变形后接触乘员头部。前部防滚环的倾斜角度兼顾前方视野需求与碰撞力传导角度，不会遮挡驾驶员观察前方路面的视线，同时斜撑的角度能够将前部碰撞力顺畅引导至底盘纵梁，避免应力集中在接头位置。所有钢管的连接节点都采用相贯线切割后满焊处理，没有点焊或者虚焊的位置，关键受力节点还额外增加了三角形加强片，提升节点的抗扭、抗剪能力。

　　功能特性上，这套结构除了核心的翻滚防护作用，还整合了多个附属安装接口：悬架上摆臂的安装支座直接焊接在防滚架下部的延伸管段上，保证悬架受力能够直接传导到主承载结构，避免额外支架带来的刚度不足问题；座椅安全带的肩带、腰带锚点都直接固定在防滚架的对应管段上，锚点位置经过受力校核，在碰撞时不会出现锚点脱落的问题；车身覆盖件的安装卡扣、线束固定孔位都在对应管段上预留了安装位置，不需要后期在主结构上打孔破坏结构强度。前部预留的安装位可以固定前大灯、前部防撞缓冲结构，后部的延伸管段可以固定后置动力总成的安装支架、后防撞结构，不需要额外增加副车架来承载这些部件。

　　实际使用中，这套桁架结构的重量控制在合理区间，不会给整车带来过多的簧上质量负担，同时整体抗扭刚度能够满足越野路面频繁冲击的需求，在连续飞坡、侧滑过弯、车辆翻滚的工况下，结构变形量控制在安全范围内，能够完整保留乘员舱的生存空间。钢管的排布避开了转向机构、换挡机构、踏板组的运动路径，不会出现部件运动干涉的问题，乘员进出舱室的通道也做了空间优化，不会因为钢管排布过于密集影响上下车操作。所有外露的钢管端部都做了圆弧收口处理，没有尖锐的切口，避免在车辆维护或者乘员操作时造成磕碰伤害。
