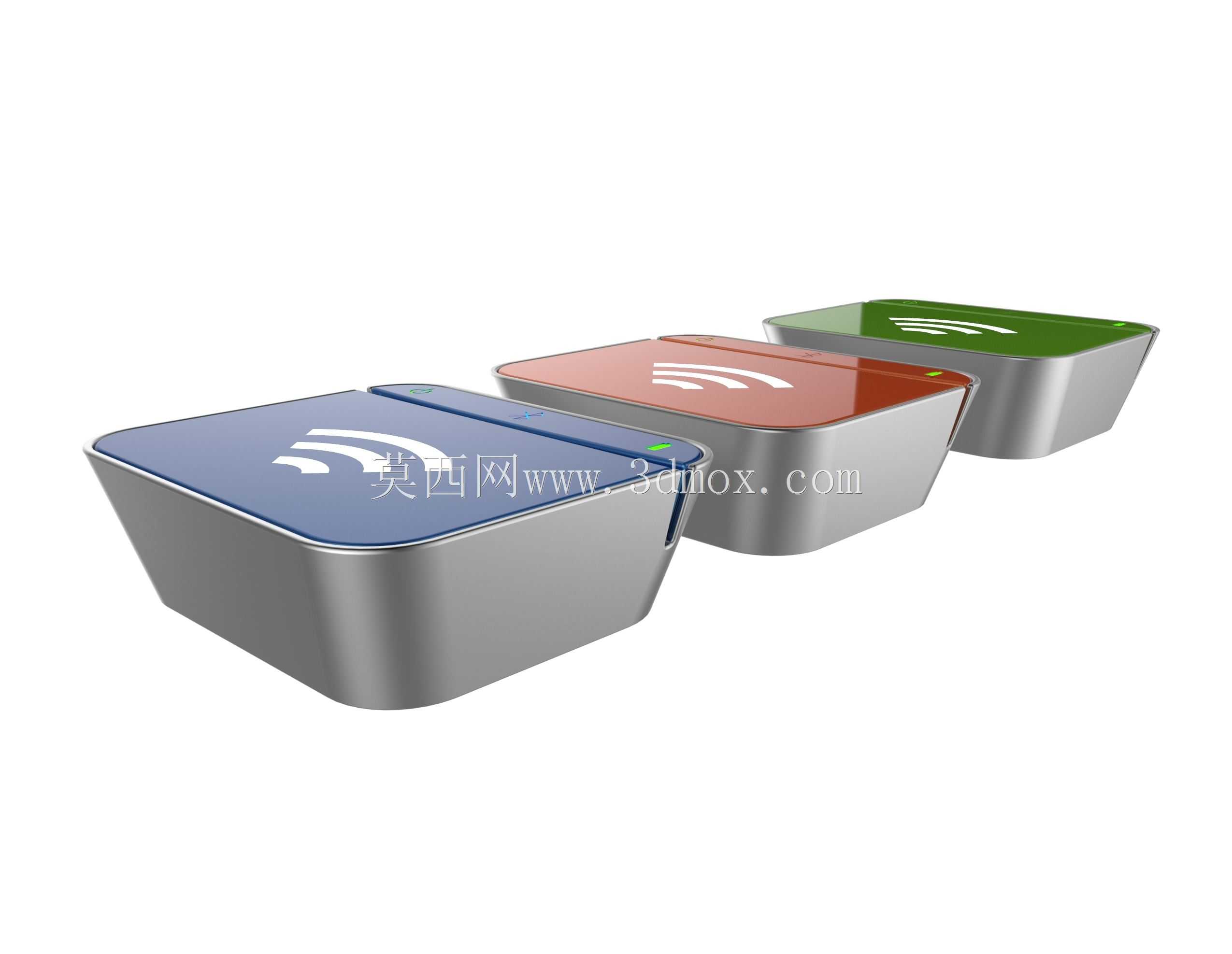

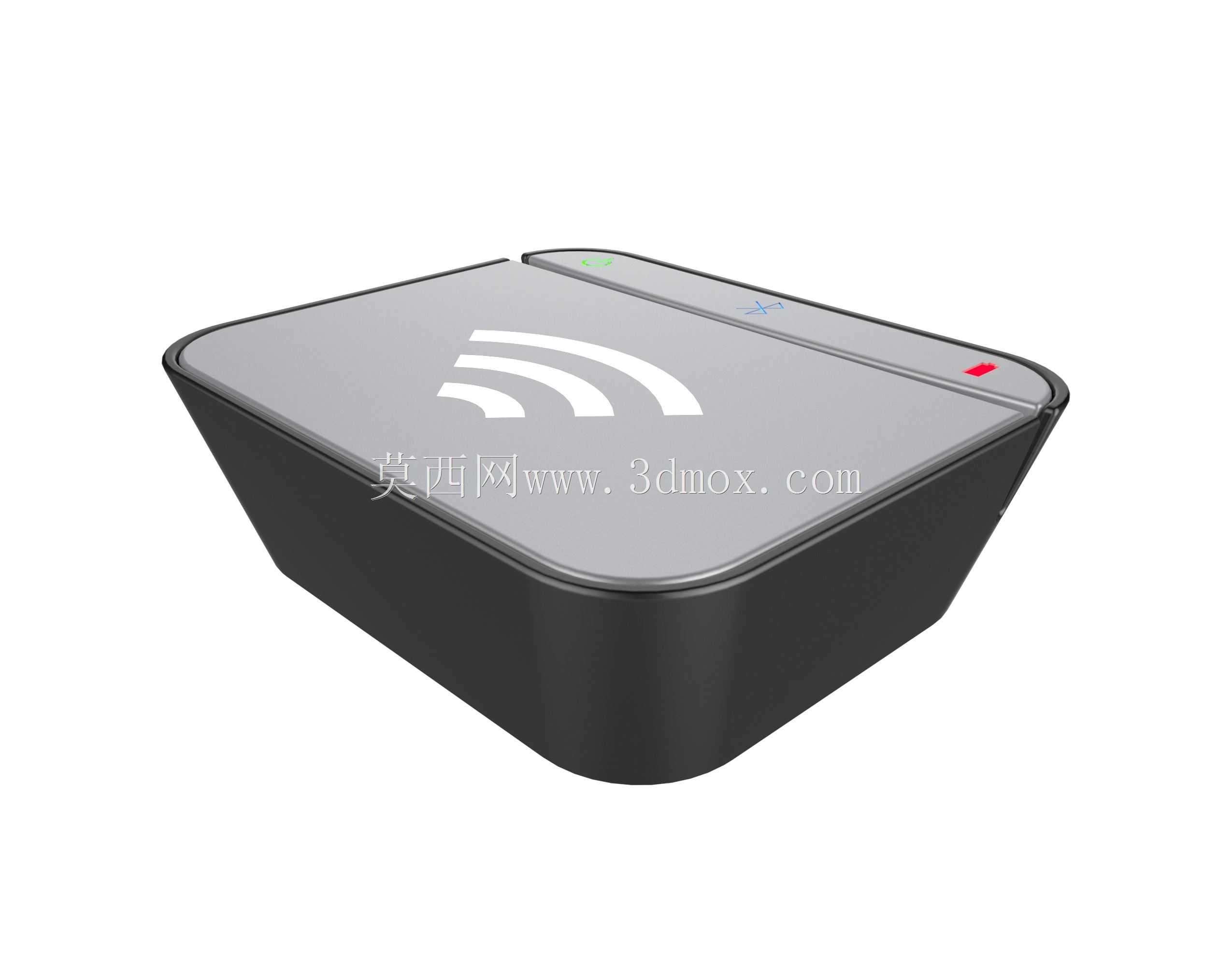

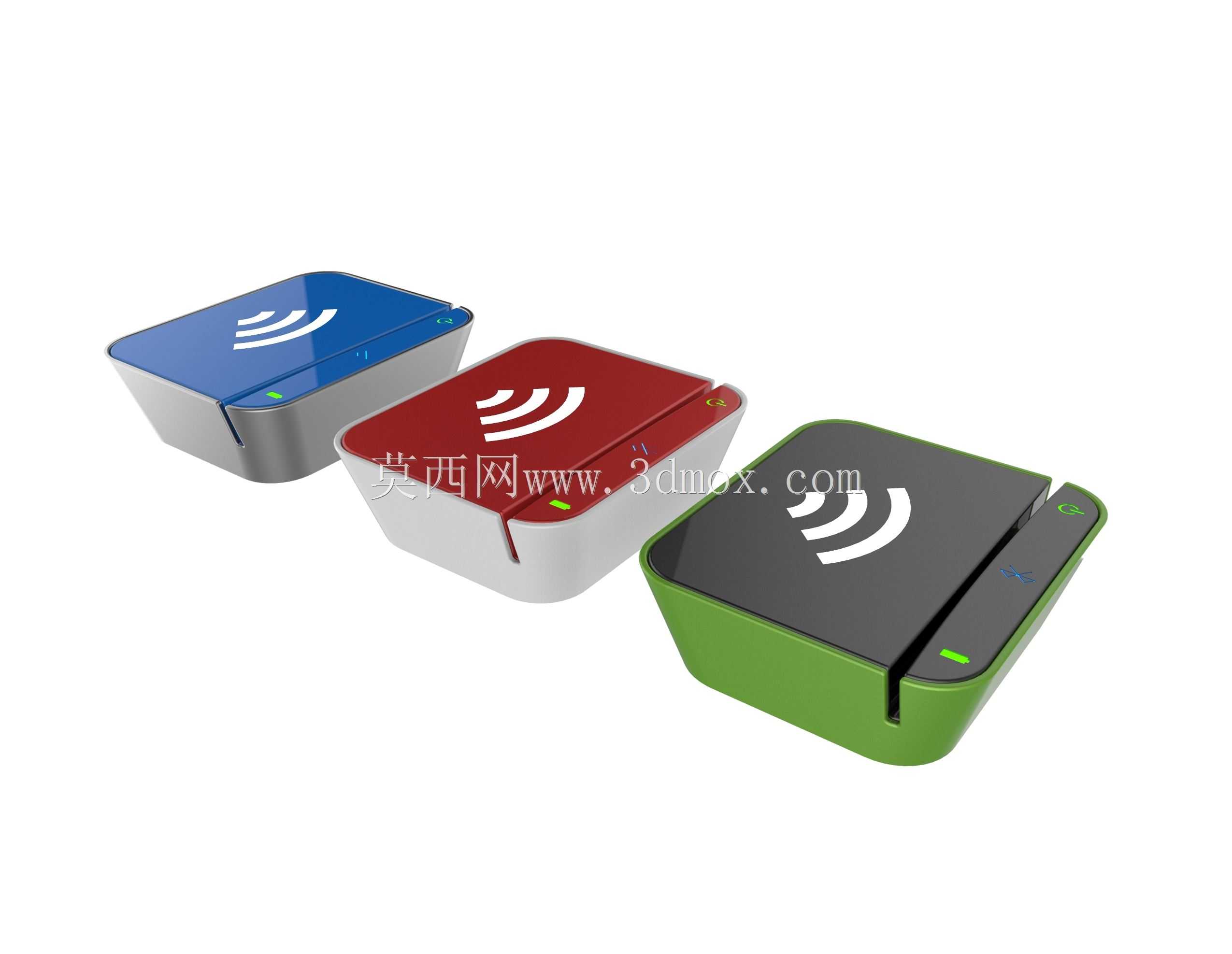

壁挂式斜板结构无线读卡器外观结构

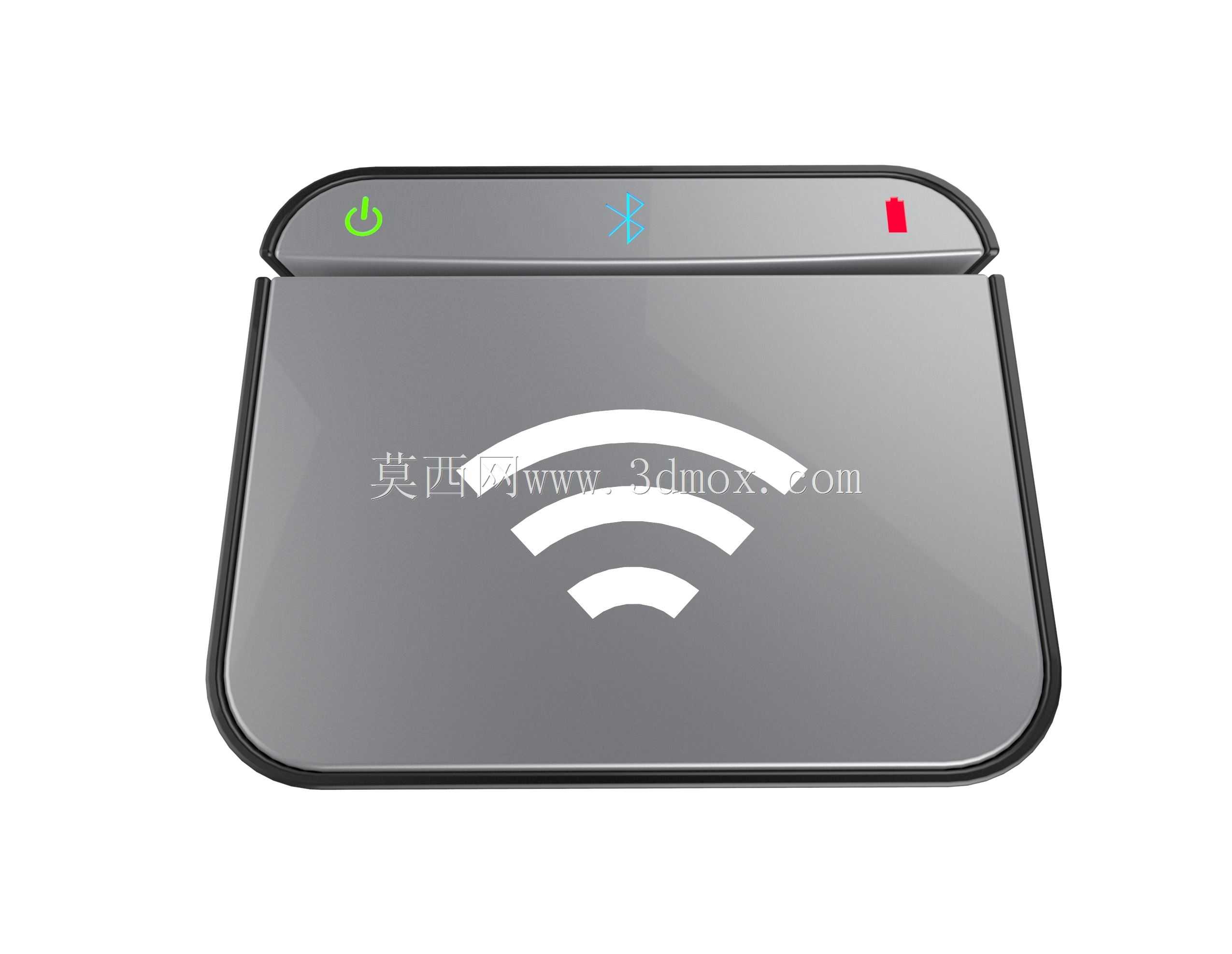

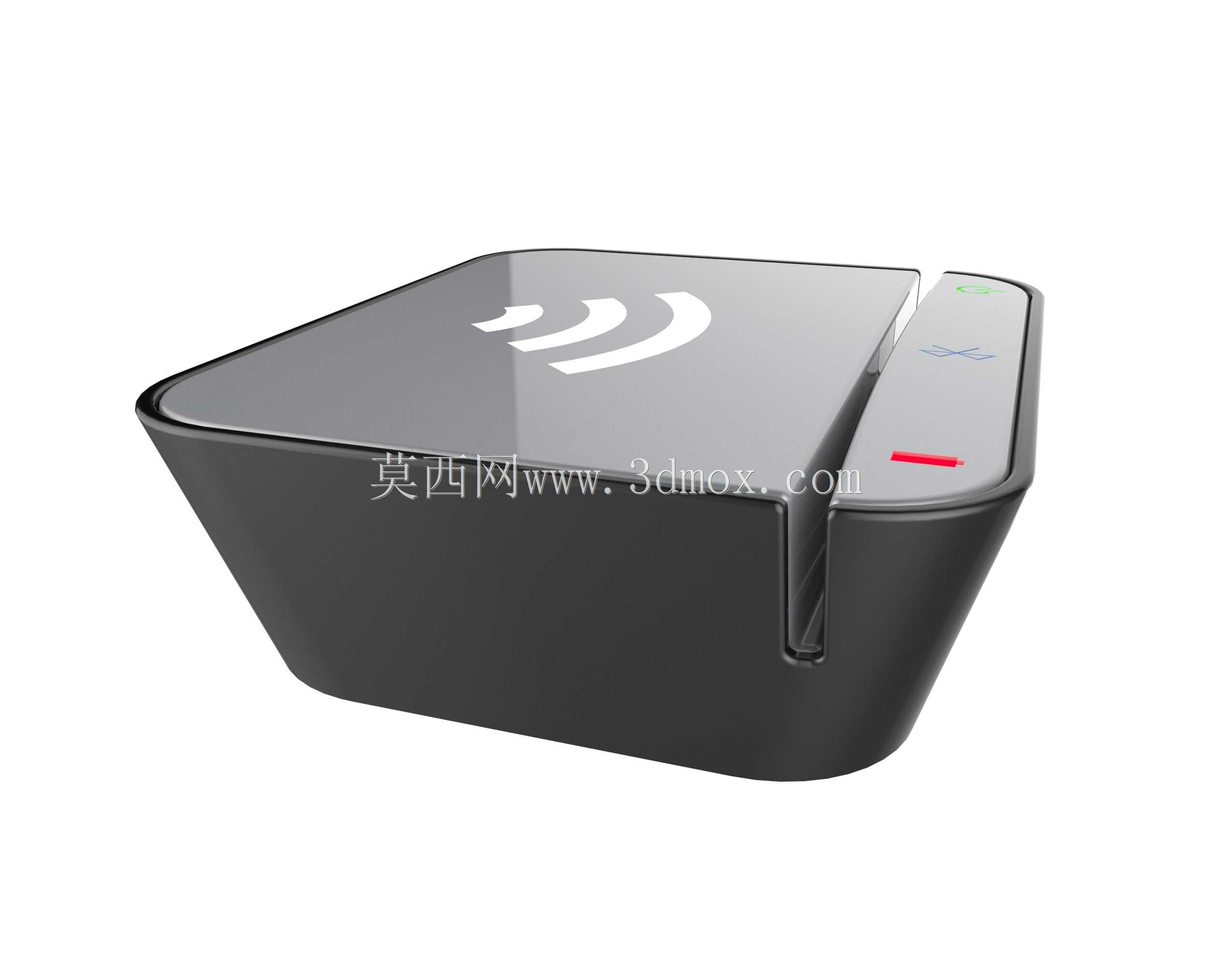

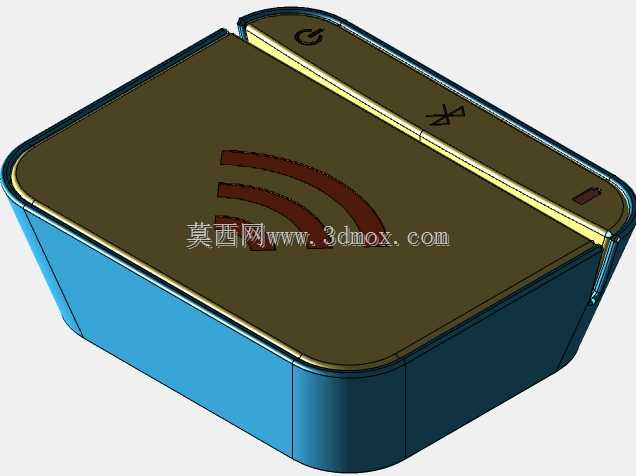

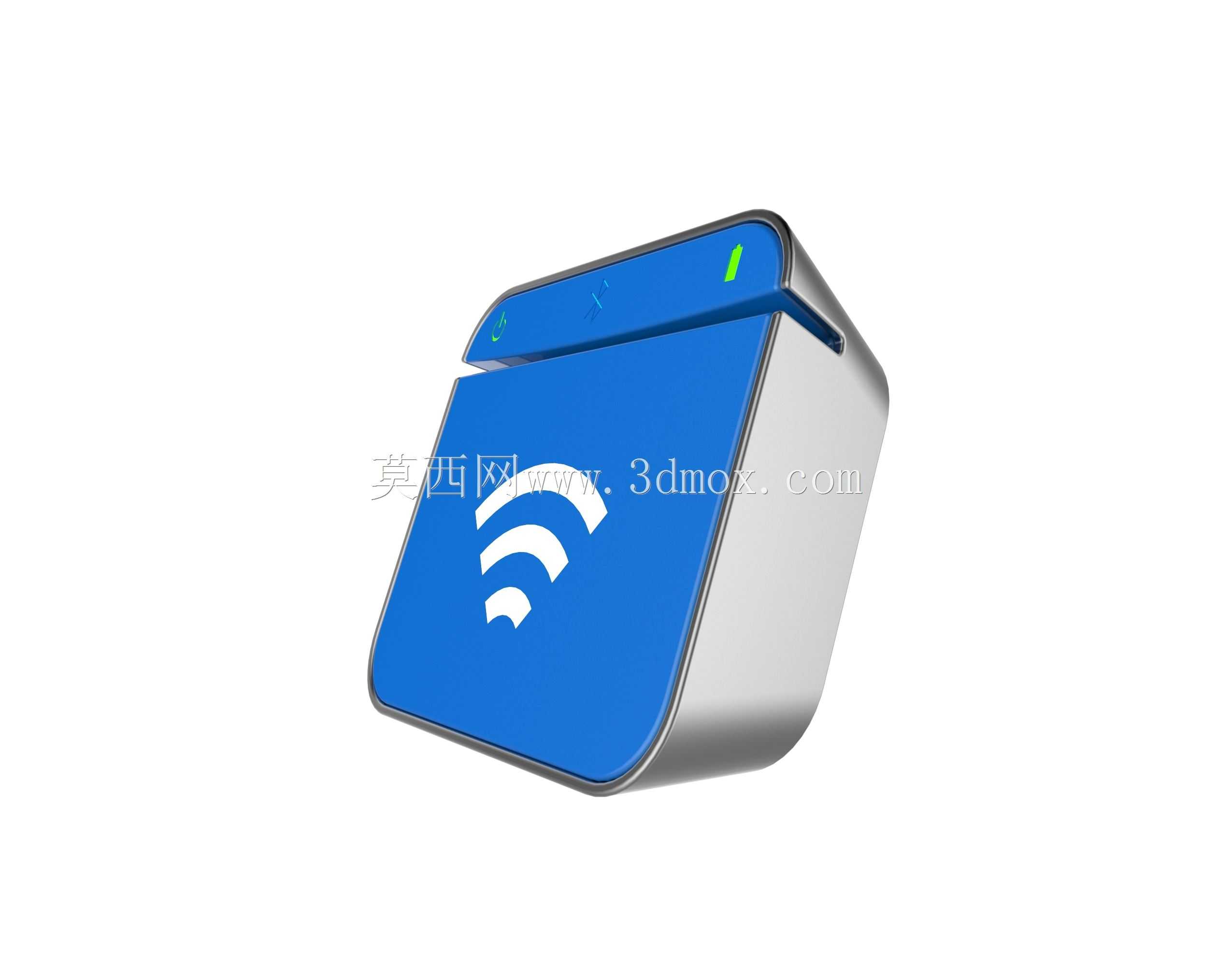

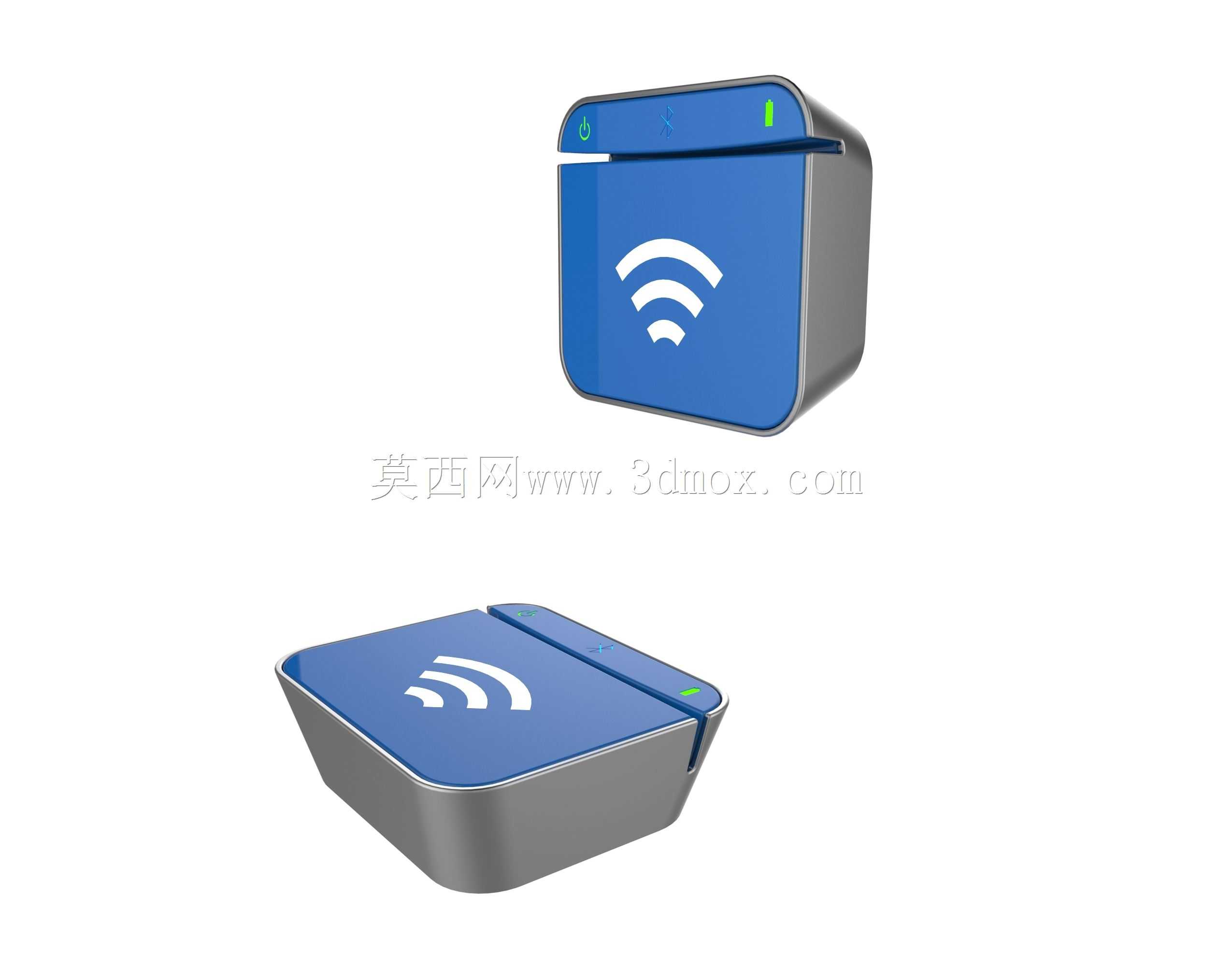

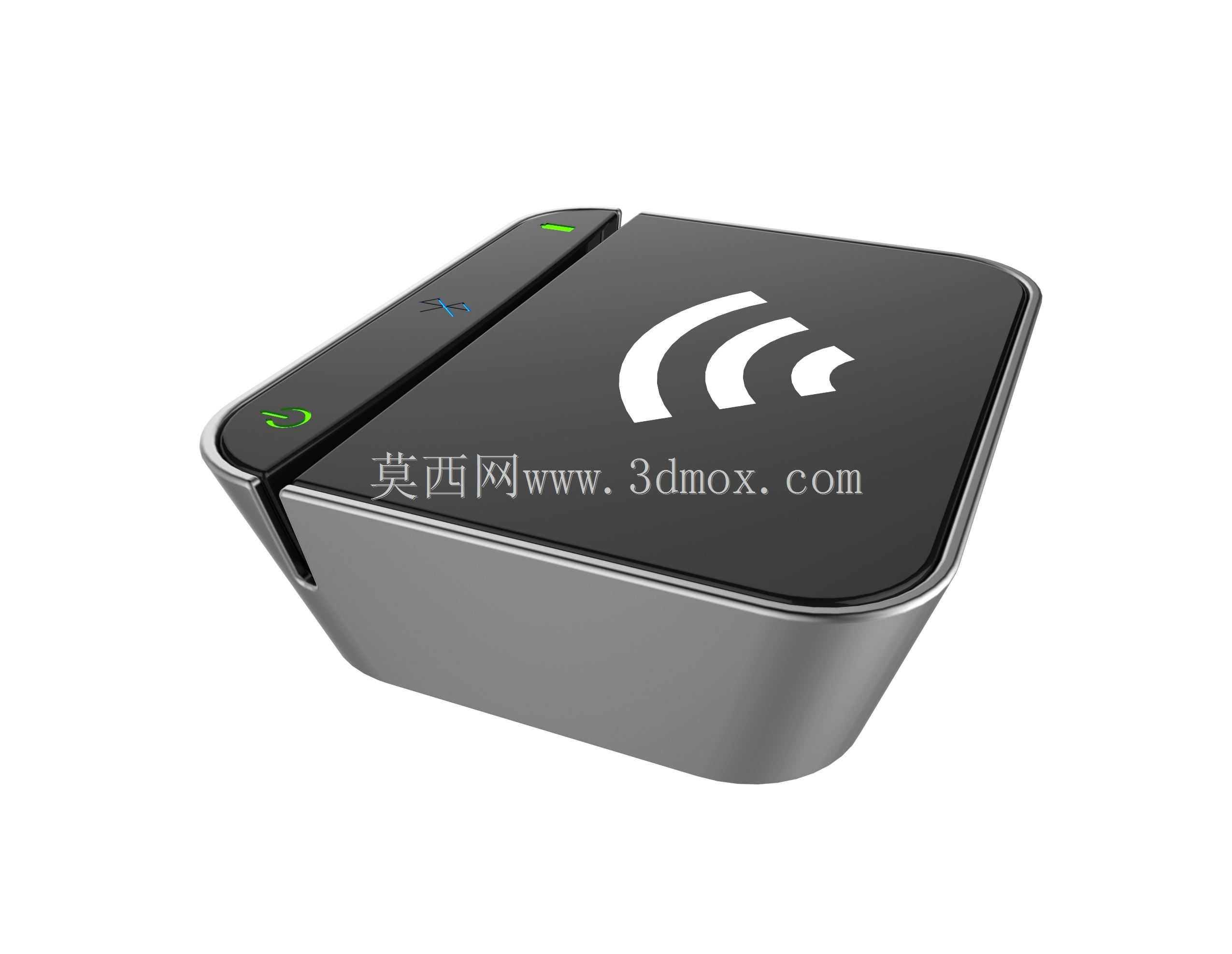

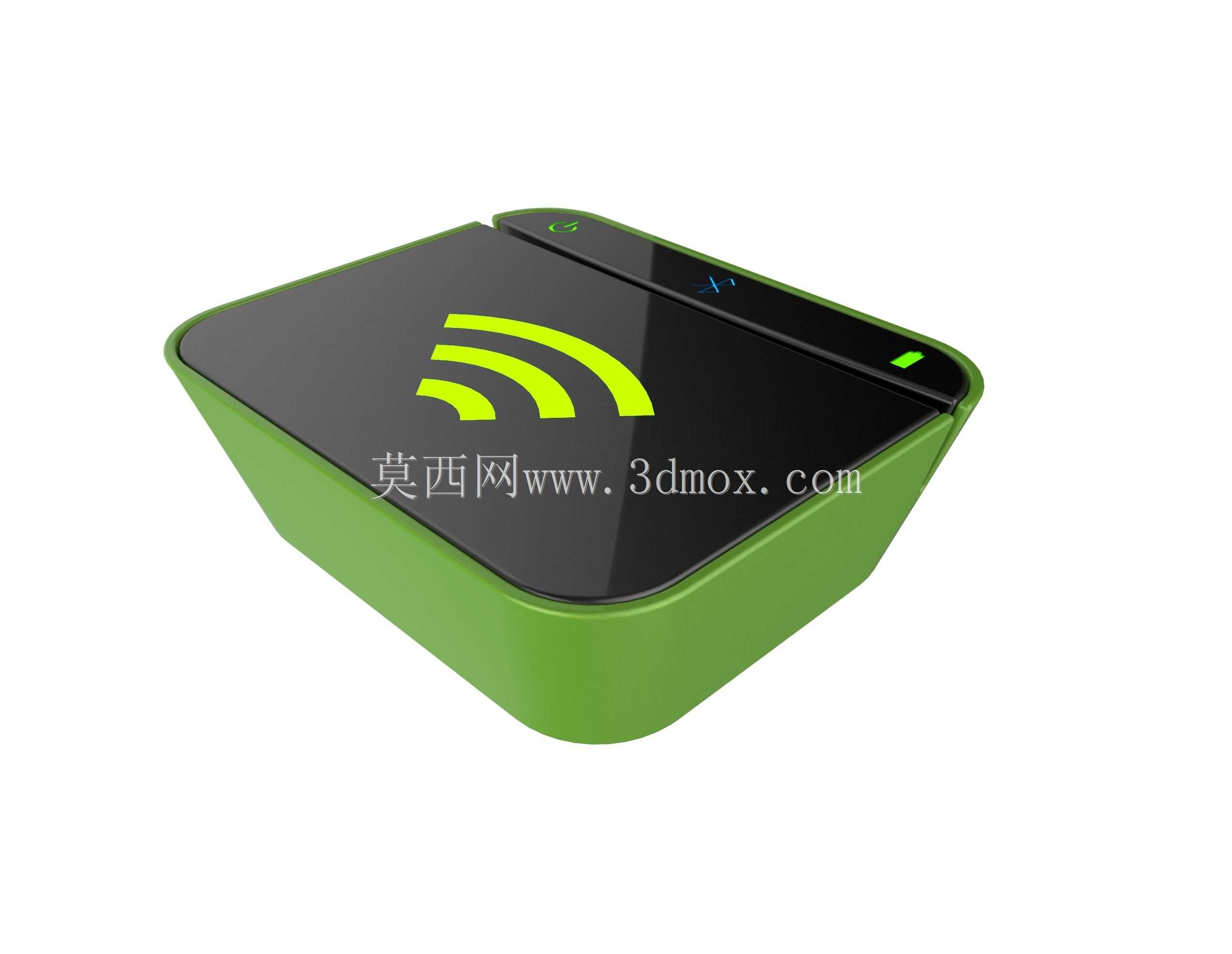

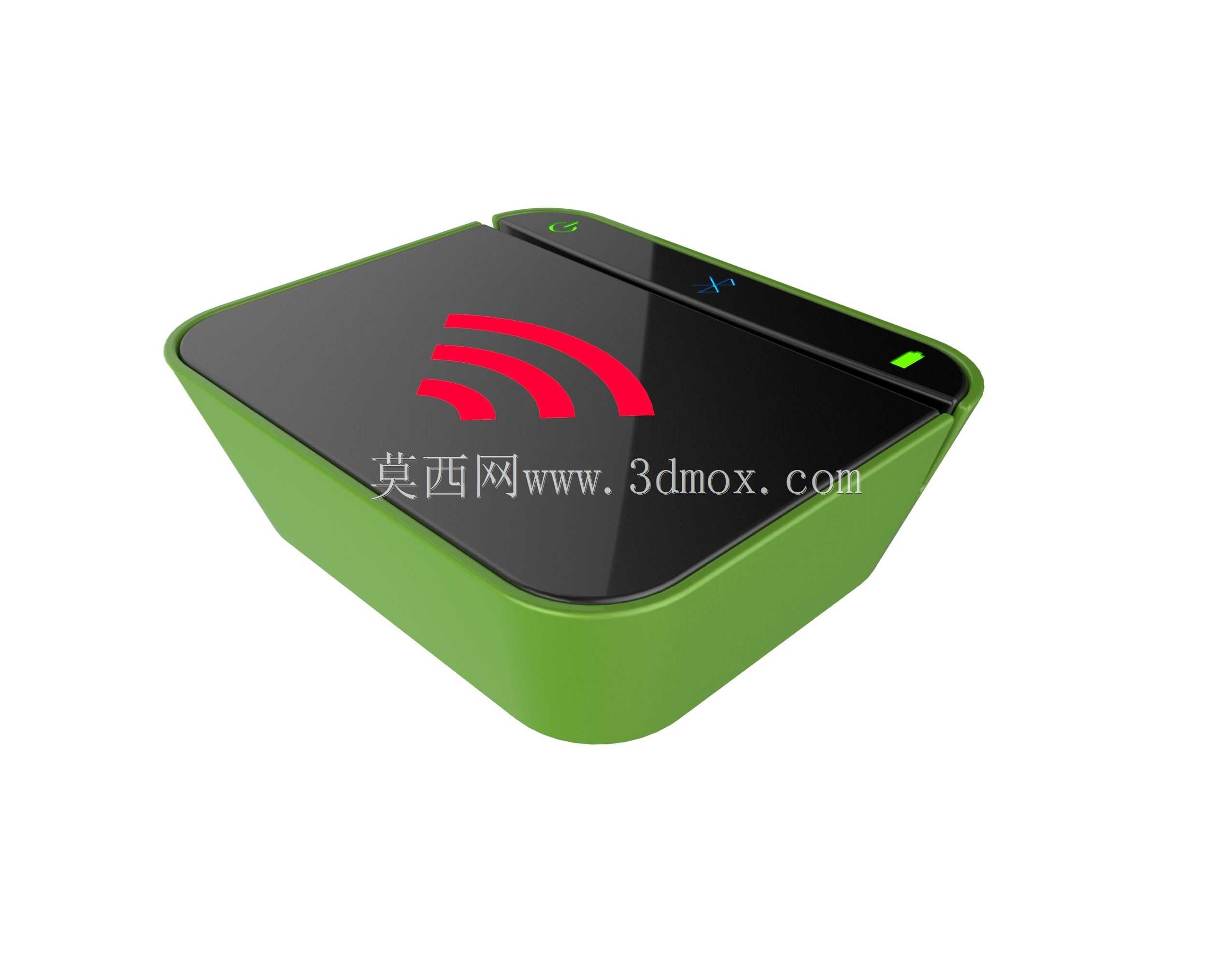

这款斜板结构的无线读卡器，在设计之初就瞄准了公共区域门禁、工位权限核验、小型办公区身份识别这类高频使用场景，区别于常规带底座的读卡器产品，它直接取消了独立支架结构，整个壳体做一体化斜切造型，背部预留平整安装面，既可以直接用背胶粘贴在墙面、工位隔板上，也能通过预留的沉头孔用螺丝锁附安装，安装完成后操作面自然形成15度左右的倾斜角，用户刷卡时不需要刻意抬手调整角度，视线也能自然对准指示灯区域，操作流畅度比垂直安装的平板式读卡器提升不少。从结构设计层面看，无支架的一体化壳体把原本需要拆分的底座、上盖两个零件整合为主体壳体加顶部翻盖的两件式结构，减少了装配工序，也省去了支架对应的模具投入，批量生产时能有效压缩制造成本，同时壳体边角全部做R3圆角过渡，既避免了安装使用过程中的锐边磕碰风险，也让整体外观更简洁利落，适配现代办公区、产业园入口的装修风格。功能层面，壳体正面预留WiFi标识丝印区域，顶部边缘嵌入三色状态指示灯，不同颜色对应不同的工作状态：待机状态下指示灯显示白色，读卡成功、权限核验通过时切换为绿色，读卡失败、权限禁止通过时切换为红色，指示灯做了内凹导光结构，避免强光下看不清状态，也不会因为灯光直射产生眩光影响周边人员。安装边界上，这款读卡器整体厚度控制在20mm以内，安装后突出墙面的尺寸很小，不会占用公共通道空间，也避免了人员通行时剐蹭设备的问题，背部的安装孔位做了横向长条孔设计，安装时可以小范围调整水平位置，降低墙面打孔的定位精度要求，哪怕是后期维护更换设备，也能直接适配原有孔位，不需要重新打孔破坏墙面。结构建模时重点处理了斜板与侧边壳体的衔接曲面，保证分型线沿着壳体侧边棱线分布，合模后不会出现明显的夹线影响外观，同时翻盖与主体的卡扣结构做了隐藏式设计，外部看不到装配缝隙，整体外观完整性更强，适合对外观整洁度有要求的商用场景使用。
