带侧置按键的运动拍摄相机结构设计

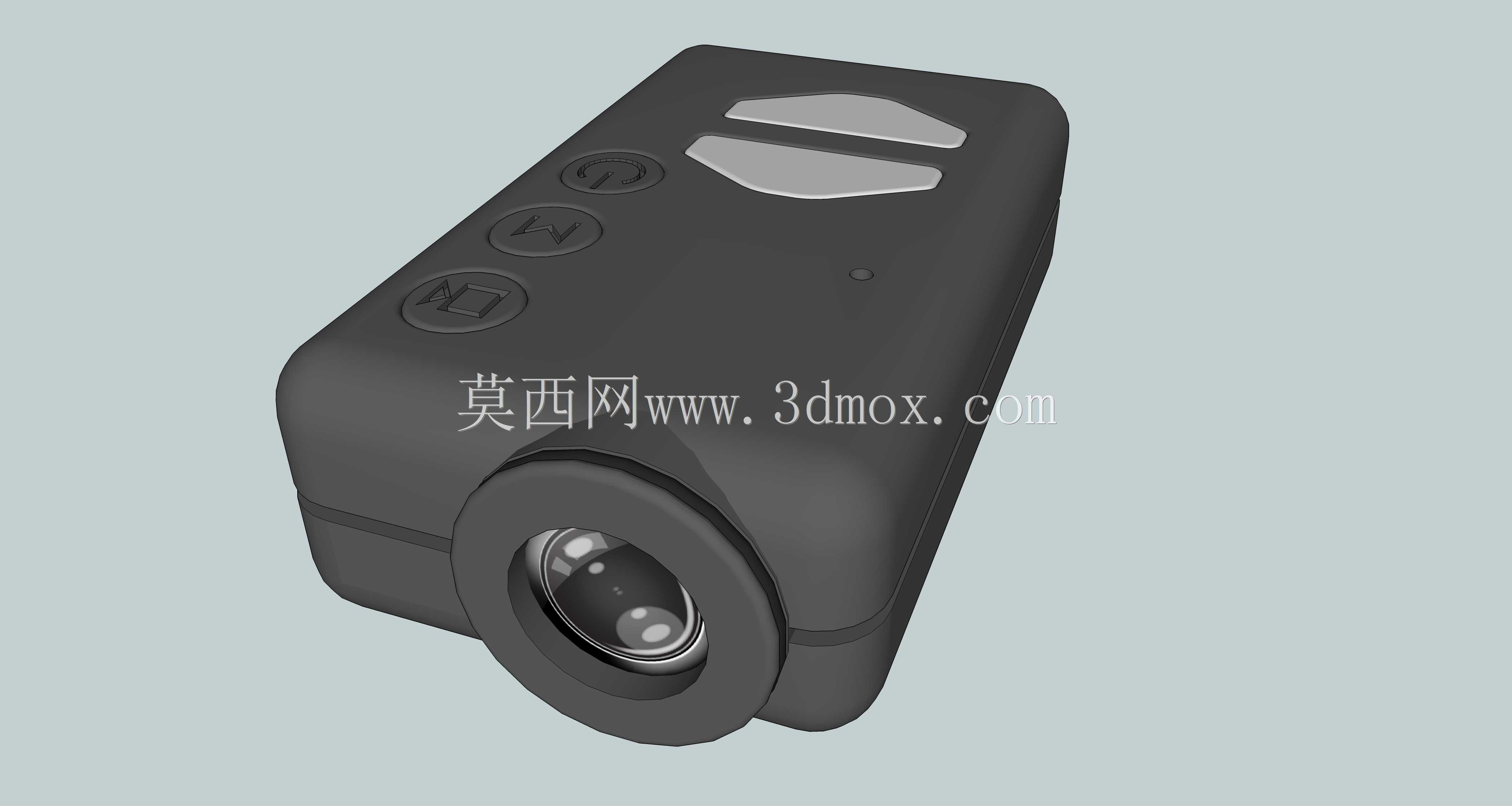

这款便携运动摄像设备的结构设计，首先围绕户外第一视角拍摄的实际使用场景展开，日常骑行、徒步、航模挂载等场景下，使用者往往佩戴手套操作设备，因此机身侧面的功能按键做了凸起式的分区设计，三个按键分别对应电源开关、录制启停、模式切换功能，按键表面压制了差异化的识别符号，无需目视即可通过触感完成盲操作，避免户外使用时分散注意力。设备前端的镜头模组做了突出式的防护结构，镜头外圈的凸起边框高于镜片平面，设备意外跌落时边框优先接触接触面，避免镜片直接磕碰刮花，镜头内部预留了标准螺纹接口，可根据使用需求加装广角附加镜、偏振滤镜等外接配件，适配不同场景的拍摄需求。机身上部的两个大尺寸按键对应拍照与紧急录制功能，按键旁设置了隐藏式的LED状态指示灯，指示灯做了柔光处理，暗光环境下不会产生刺眼的光线干扰，同时可通过不同的闪烁频率反馈设备的录制状态、存储余量、电量水平，无需点亮屏幕即可快速掌握设备运行状态。整体机身采用圆角矩形的一体化造型，边缘做了大弧度的倒角处理，握持时贴合手掌轮廓，长时间手持拍摄不会产生硌手的不适感，机身的尺寸控制在可单手握持的范围内，侧边的按键布局刚好对应握持时拇指的操作区间，操作时无需调整握持姿势即可完成所有功能操作。机身的拼接缝隙做了错位式的止口设计，可阻挡日常使用时的泼溅水与灰尘侵入，适配户外复杂的使用环境，机身背部预留了标准的快装板安装螺孔，可直接适配常见的运动相机支架、头盔固定座、车载吸盘等外接固定配件，无需额外加装转换底座。设计过程中优先考虑了内部元器件的排布空间，镜头模组、主控电路板、电池仓沿机身长度方向依次排布，按键的触发结构直接对应电路板上的微动开关，减少了中间传动结构带来的操作虚位，按键的按压行程控制在合适区间，既保证操作时的清晰反馈，又避免误触触发。机身外壳的壁厚做了均匀化处理，既保证外壳的结构强度，跌落时不会轻易开裂，又控制了整体的机身重量，长时间挂载使用不会给佩戴位置带来额外的负重负担。
