头戴式MINSO有线耳机结构外观设计

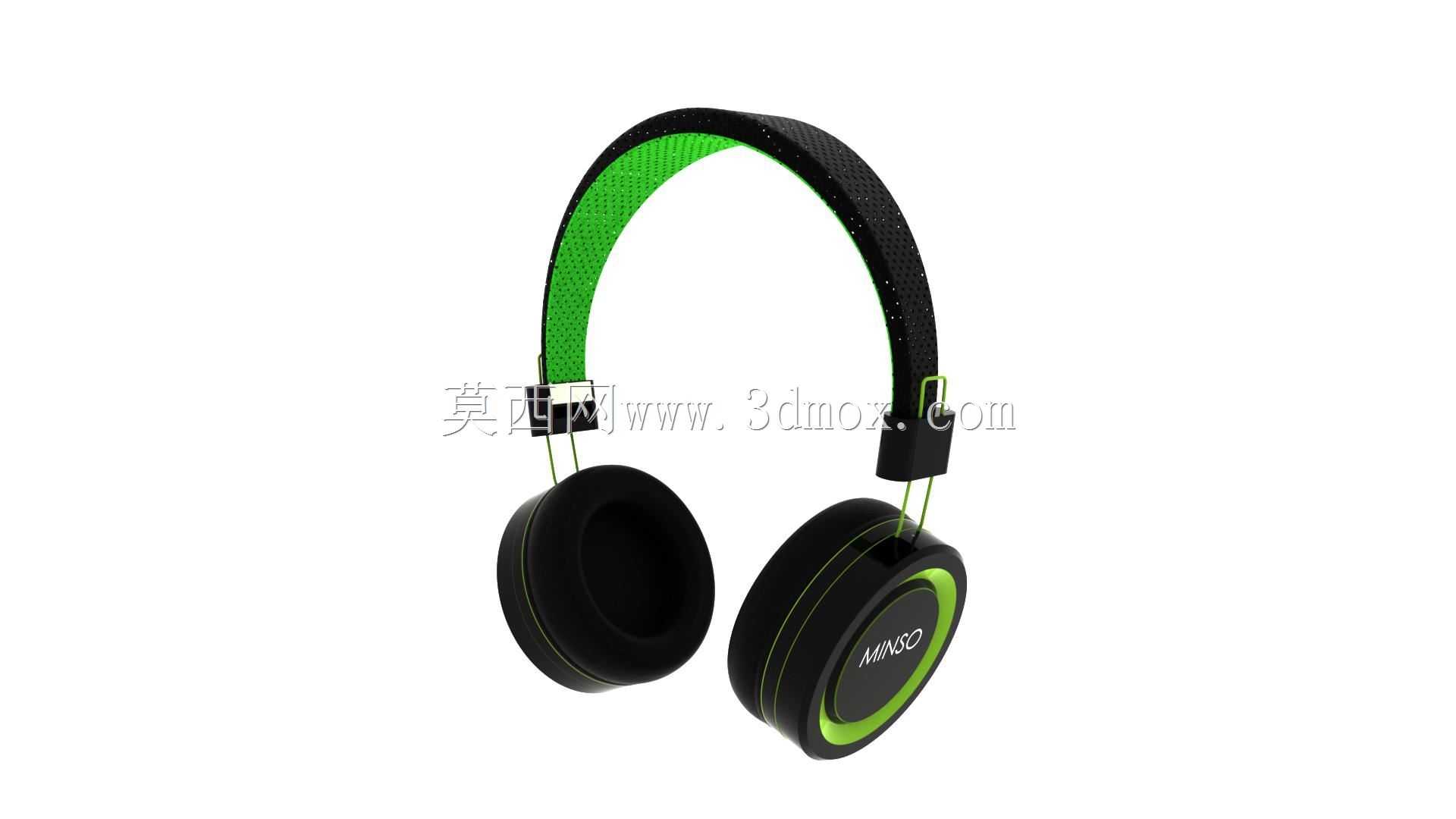

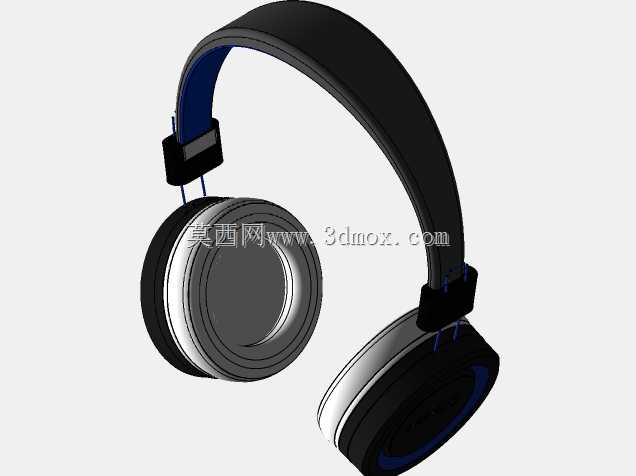

这款头戴式耳机的建模工作围绕日常音频使用场景展开，覆盖个人影音娱乐、轻量办公通话、短途出行佩戴等多个实际使用维度，建模过程中优先平衡佩戴舒适度与结构可靠性的关系。头梁部分采用弧形一体化过渡设计，内侧设置柔性缓冲垫层，建模时预留了12mm的垫层装配厚度，头梁整体展开宽度适配135-195mm的头围范围，两侧伸缩调节段设置了8档卡位结构，每档调节行程为3mm，可适配不同头型用户的佩戴需求，伸缩卡位的配合间隙控制在0.15mm，避免调节时出现松垮或卡滞问题。耳罩部分采用椭圆形封闭腔体设计，耳罩内腔尺寸为65mm*45mm，可完整包裹成人耳廓，避免佩戴时挤压耳廓造成不适感，耳罩外侧设置环形装饰圈，与耳罩壳体采用卡扣式连接，卡扣均匀分布在装饰圈内侧共6处，装配后缝隙控制在0.1mm以内，保证外观整体性。耳罩与头梁的连接部位采用转轴结构，可实现水平方向15度、垂直方向20度的角度偏转，适配不同用户的耳部角度，转轴的阻尼力矩设置在0.2N·m，保证调整角度后可稳定保持位置，不会出现自行滑落的问题。耳垫部分采用慢回弹海绵材质建模预留位，厚度设置为20mm，表面贴合蛋白皮材质层，可有效分散耳部压力，长时间佩戴也不会出现明显压痕。耳机整体的走线从头梁内侧隐藏式布置，从两侧转轴位置通入耳罩内腔，避免线材外露造成拉扯损坏，线材出口位置设置橡胶护线套，弯折半径控制在5mm以上，可承受上万次弯折而不出现线芯断裂问题。建模过程中对所有装配边界做了干涉检查，头梁收缩到最短位置时与耳罩外壳的间隙保留2mm，避免调节过程中出现结构磕碰，耳罩转动到最大角度时也不会与头梁侧壁产生摩擦。发声单元的安装位在耳罩内腔中心位置，预留了40mm直径的单元安装槽，槽位周边设置3处螺丝固定柱，柱高4mm，可稳定固定发声单元，单元与耳罩前盖之间预留2mm的声学腔体空间，保证声音输出的声场完整性。整体外观采用黑绿撞色设计，头梁外侧为磨砂黑质感，内侧缓冲层为亮绿色，耳罩外壳主体为磨砂黑，外侧装饰圈采用同头梁内侧的亮绿色做呼应，视觉上更具活力，同时所有外观面的圆角处理均控制在R2-R5之间，既避免锐边造成的佩戴划伤，也保证外观线条的流畅感。
