便携式手电造型蓝牙音箱结构设计

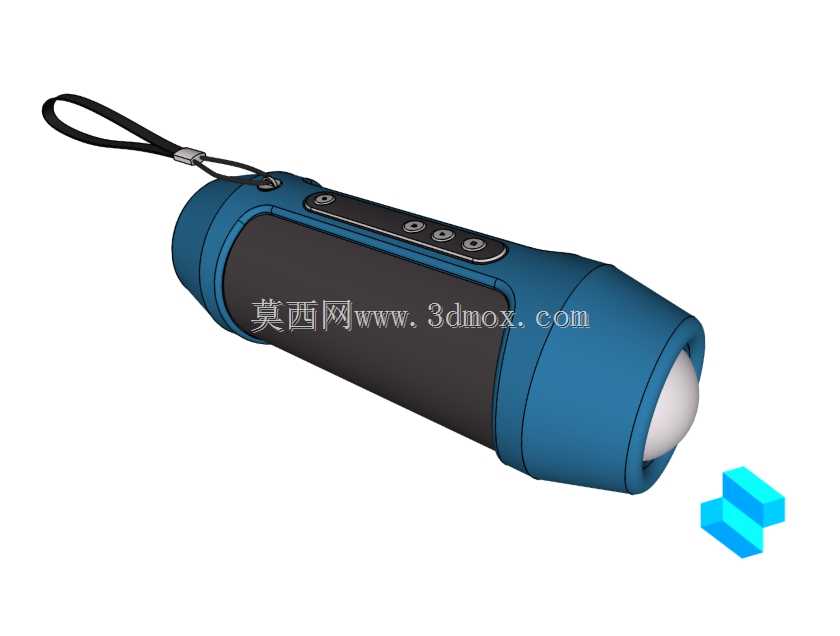

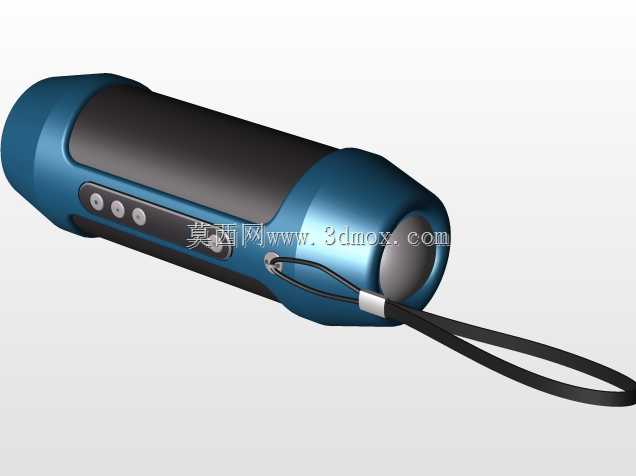

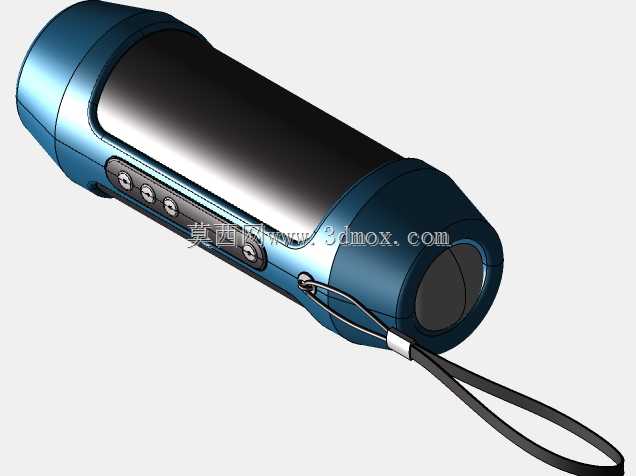

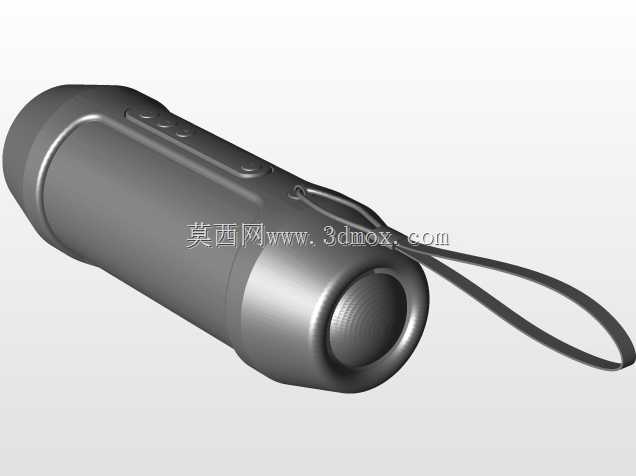

这款手持一体化设备整合了音频播放与应急照明功能，主要面向户外徒步、夜间作业、露营休闲等场景使用，可同时满足用户随身听音与短时照明的双重需求，无需额外携带两类独立设备，降低随身负重。整体采用筒式手持结构，外壳做分段式防滑设计，握持区域覆盖软质亲肤材质，避免手心出汗时滑脱，尾端预留挂绳安装位，可搭配腕带挂在手腕处，也可通过快挂扣接驳在背包织带、腰带挂点上，适配不同携带习惯。前端照明模块采用内嵌式灯头设计，灯头外圈做防撞缓冲结构，跌落时可吸收冲击能量，保护内部发光元件与透光罩；灯头与筒身衔接处做防水胶圈预留槽，装配时可嵌入对应规格的密封胶圈，实现日常泼溅、短时淋雨的防护能力，适配户外多变的使用环境。筒身中部为扬声器出声区域，采用长条形网罩覆盖，网罩下方做透声空腔结构，避免出声路径被壳体遮挡，保障中低频声音的扩散效果；控制按键布置在筒身上方靠近握持拇指的位置，按键做凸起式盲操标识，用户无需目视即可完成开关机、音量调节、曲目切换、照明开关的操作，适配夜间或行进间的操作需求。设计阶段优先考虑手持握持的人机尺寸，筒身直径控制在单手握持舒适区间，整体长度适配成年人手掌握持范围，不会出现握持时硌手、重心偏移的问题；内部腔体做分隔设计，将扬声器音腔、电池仓、照明驱动电路板、蓝牙模块做独立区域划分，避免音频工作时的振动影响电路板连接可靠性，同时音腔做密封处理，减少漏音提升低频表现。电池仓布置在筒身中后段，靠近尾端挂绳位置，平衡整机重心，握持时不会出现头重脚轻的问题；尾端做可拆卸端盖设计，端盖处预留充电接口的防护盖，不用时可盖住接口，避免灰尘、水汽进入接口造成接触不良。壳体连接采用卡扣加螺丝的双重固定方式，既保障装配效率，也能在设备受外力冲击时避免壳体开裂分离，所有边角均做圆角过渡处理，没有尖锐棱角，避免携带时刮蹭衣物或划伤皮肤。
