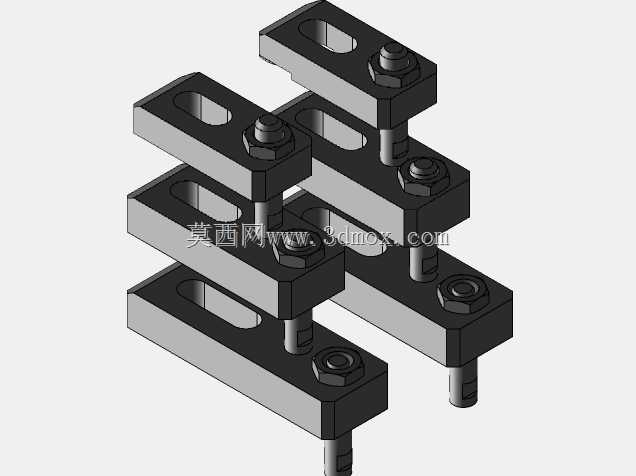

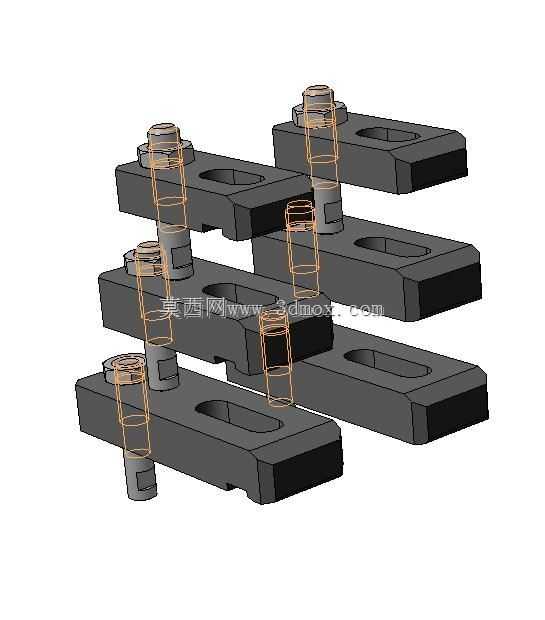

M6规格组合式机床工件压紧夹具

这套压紧组件主要面向普通铣床、数控加工中心、钻床等机加工场景的工件装夹环节，是车间小批量加工、工装调试阶段常用的快压类配件，区别于传统整块式压板，这套组件采用分体叠装的结构逻辑，能适配不同高度差的工件装夹需求，不用每次根据工件厚度单独打磨调整垫块高度。从结构设计来看，每套压紧单元由带长槽的压板本体、带台阶的T型螺栓、配套锁紧螺母组成，压板上的长槽为安装调节预留了足够行程，T型螺栓可直接嵌入机床工作台的标准T型槽内，不需要额外加装转接件，安装时只需将T型头卡入工作台T型槽，滑动调整到对应装夹位置，把压板压在工件边缘的搭边位置，拧紧螺母即可完成装夹，拆卸时只需松开螺母半圈就能滑动压板退出，不用完全拧下螺母，能大幅减少装夹辅助时间。设计时压板的承压面做了微弧处理，避免硬接触刮伤工件已加工表面，同时螺栓的台阶位置做了退刀槽结构，保证螺母拧紧时不会出现螺纹卡滞的问题，压板的厚度经过受力校核，在M6螺栓额定拧紧力矩下不会出现翘曲变形，压紧力能均匀传递到工件接触面，不会出现局部压痕或者装夹松动的情况。从安装边界来看，这套组件适配工作台T型槽宽度为8mm的常规中小型机床，单块压板的长度覆盖60mm到120mm的压接行程，可满足从小型铝件、钢件到板类零件的边缘压紧需求，叠装组合时最多可叠加三层压板，适配最高80mm的工件高度差，不用额外搭配不同高度的垫块，在多工位同时装夹时，可根据每个工位的工件厚度灵活组合压板数量，保证每个压紧点的受力一致。实际加工场景中，这类组合压板常用来装夹异形件、毛坯件以及没有专用工装的试制零件，相比液压夹具成本更低，调整灵活性更强，在单件小批量生产、设备维修临时配做零件的场景下实用性极强，设计时也考虑了车间日常使用的磨损问题，压板本体采用调质处理，表面做发黑防锈处理，能适应车间切削液、油污的工作环境，长期使用不会出现锈蚀卡死的问题，螺栓采用高强度合金钢材质，反复拧紧拆卸不会出现螺纹滑牙、螺栓断裂的情况，能满足车间高频次装夹的使用需求。
