工业设备用立式操作控制器箱结构设计

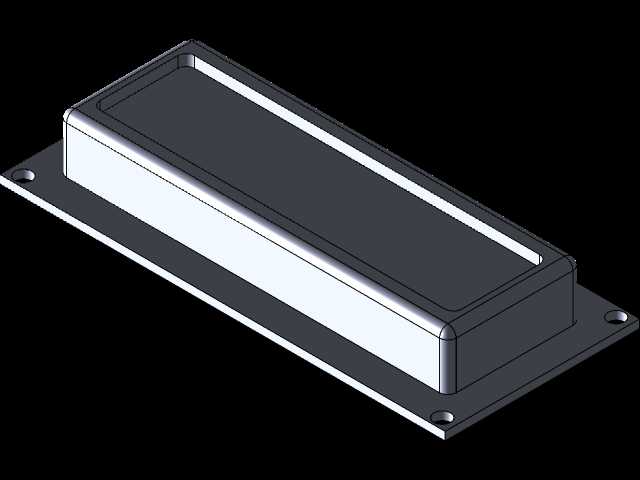

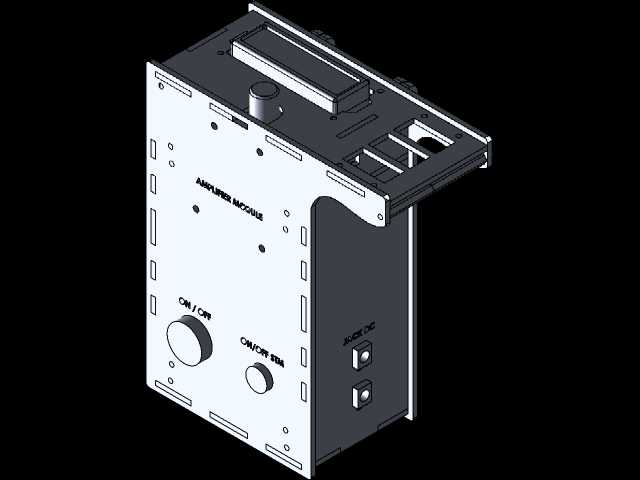

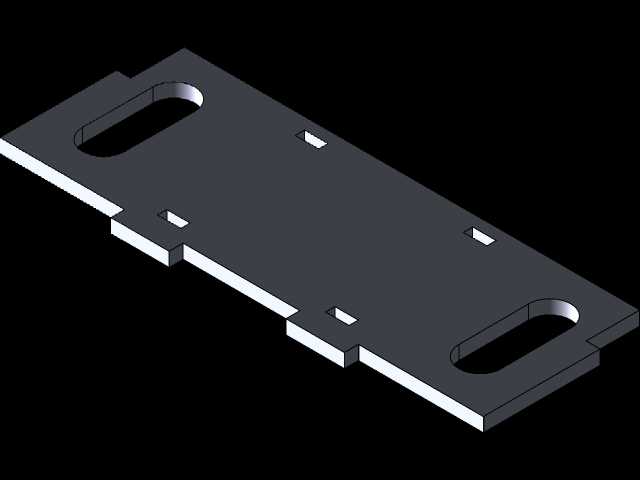

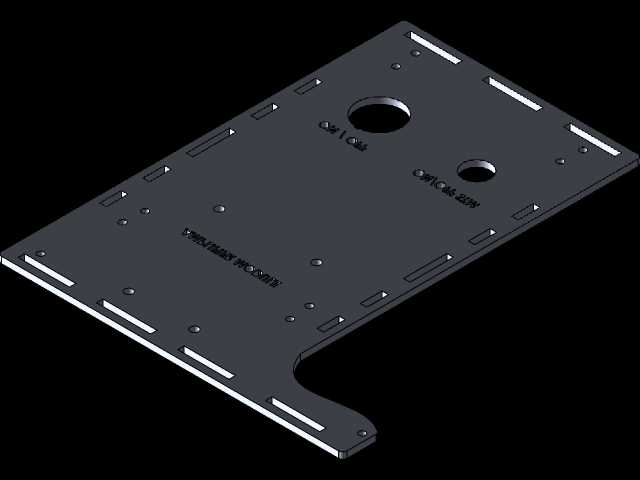

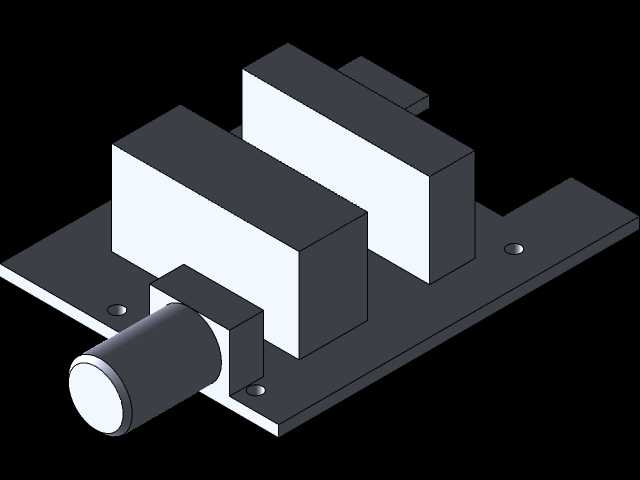

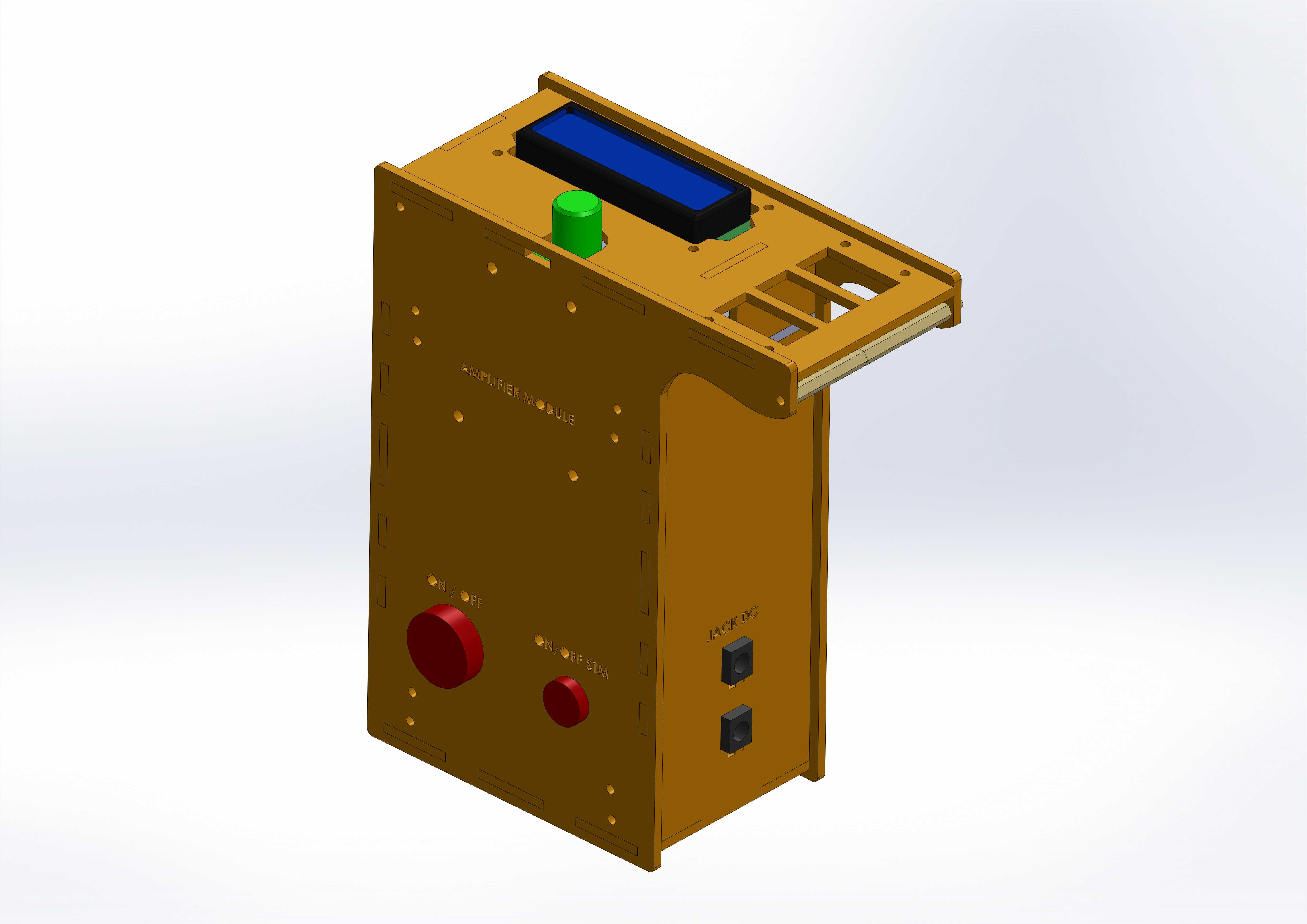

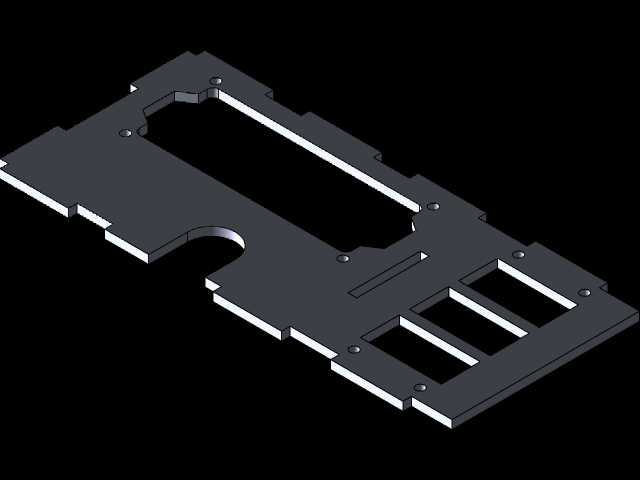

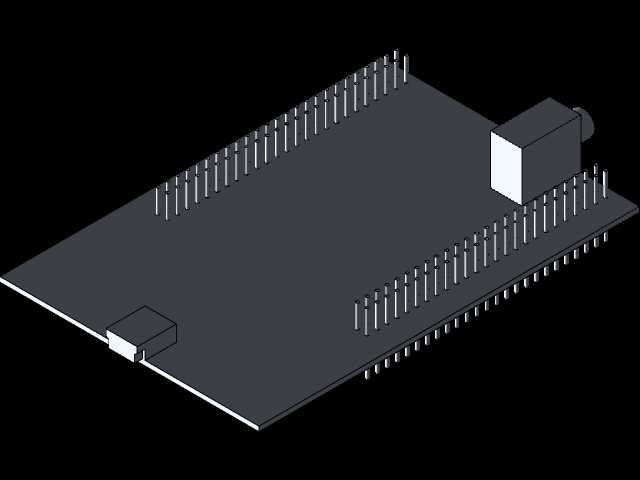

这款立式控制器箱主要面向工业生产现场的单机设备控制场景，可直接挂载在生产设备侧方或独立支架上，作为设备操作端的核心承载壳体使用，适配各类需要现场人工干预参数调整、启停操作的生产工位，比如小型加工单元、物料输送分选区、半自动装配工位等场景，操作人员无需进入设备防护区即可在箱体位置完成全部操作动作。箱体整体采用立式窄长布局，主体为钣金弯折焊接结构，正面预留了大尺寸显示屏安装位，可嵌入安装工业级液晶显示模块，用于实时展示设备运行参数、工位计数、故障代码等信息，显示屏旁设置凸起的绿色启动按钮，下方依次排布大直径红色急停按钮、小直径红色复位按钮，两个按钮的尺寸差符合现场操作的防误触设计要求，急停按钮采用大蘑菇头结构，佩戴劳保手套也可快速拍停，复位按钮尺寸偏小，避免日常操作中误碰触发复位动作。箱体侧面预留了两个方形开关安装位，可安装电源分断开关、模式切换旋钮等元件，顶部延伸出的水平托板结构可作为临时操作置物台，放置扫码枪、操作记录笔等小物件，托板上预留的镂空槽位用于走线或安装小型状态指示灯。设计过程中充分考虑了现场安装的边界条件，箱体背部预留了标准挂装孔位，可适配不同规格的安装挂板，箱体内部预留了足够的走线空间与元件安装导轨位，可容纳小型PLC模块、接线端子排、开关电源等电控元件，所有开孔位置都做了翻边处理，避免穿线时划伤线缆绝缘层，箱体边缘做了钝角弯折处理，去除尖锐边角，防止操作人员磕碰受伤。从结构强度来看，箱体侧板做了加强筋弯折设计，在板材厚度不高的情况下依然能保证整体刚性，长期挂载使用不会出现变形翘曲的问题，正面操作区域的元件安装孔位公差控制在合理范围，保证按钮、显示屏安装后不会出现松动间隙，防护等级可满足一般工业车间的防尘防溅要求，适配多数无强腐蚀、高粉尘的常规生产环境。
