明纬SD-100直流电压转换电源结构

　　做设备电控布局的时候，经常会碰到现场供电母线和板载器件电压不匹配的情况，比如整柜走24V直流母线，但是部分工控板、信号模块或者老旧外设需要12V直流供电，这时候就需要在柜内加装隔离型DC-DC转换模块，这款明纬SD-100对应的24V转12V转换器，就是针对这类场景设计的工业级电源转换单元。

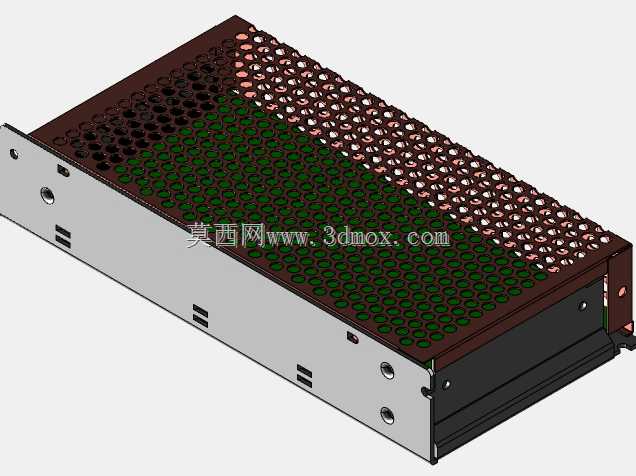

　　从结构设计来看，这款电源采用了封闭式金属壳体，上盖是一体化冲压成型的网孔板，网孔采用正六边形密集排布，不是随便开的圆孔，六边形孔在同等开孔率下的结构强度比圆孔高不少，既能保证内部功率器件的通风散热，又能避免大尺寸异物掉入壳体内触碰带电部件，上盖的棕褐色涂装是工业电源常见的防锈耐刮涂层，适合在车间多尘、有轻微油污的环境下长期使用。壳体的侧面板是镀锌钢板折弯成型，侧边预留了多组通风槽，和上盖的网孔形成上下贯通的散热风道，内部的功率管、变压器、整流桥工作时产生的热量，可以通过自然对流从风道散出，不需要额外加装散热风扇，也就避免了风扇积灰、轴承磨损带来的寿命问题，适合长期无人值守的工控柜内安装。

　　安装边界上，这款电源的壳体侧边预留了两个法兰安装耳，耳片上开有标准的螺丝固定孔，可以直接固定在电控柜的安装背板上，也可以适配标准DIN导轨的安装卡扣，安装时需要注意在壳体周边预留至少10mm的散热间隙，不要紧贴其他发热器件比如接触器、伺服驱动器布置，避免热量堆积导致电源过温保护。接线端全部布置在壳体的一端，输入输出端子有明确的极性标识，高压输入侧和低压输出侧之间有隔离挡板，避免接线时误碰造成短路，端子的压线范围可以适配0.5到2.5平方的多股铜芯线，满足100W功率下的载流要求。

　　功能特性上，这款转换器属于隔离型DC-DC电源，输入侧接24V直流母线，允许的输入电压波动范围覆盖19到36V，适配工业现场常见的24V供电波动情况，不会因为母线电压短时跌落或者抬升就停止工作，输出侧稳定输出12V直流，额定输出功率100W，足够给多台12V供电的工控外设同时供电，内部自带过流、过压、过温保护，当输出侧短路或者过载时，电源会自动切断输出，故障排除后可以自动恢复，不会因为单点故障烧毁后端的贵重器件。

　　建模的时候要特别注意几个结构细节：一是上盖网孔的排布，要和实际产品的孔位间距一致，不能随便阵列，不然做装配干涉检查的时候会出现误差；二是侧边安装耳的孔位中心距，这个尺寸直接影响现场安装能不能对准背板的螺丝孔，必须严格按照实物测绘的尺寸来；三是壳体的折弯圆角，镀锌钢板的折弯半径一般是板厚的1到1.5倍，建模的时候不要做成直角，不然不符合实际加工工艺，导出工程图的时候也会出现工艺不合理的问题。另外内部的PCB板和功率器件的布局也要和实物对应，虽然做设备布局的时候不需要把内部器件全部建出来，但是壳体的内部净空尺寸要准确，方便后续做热仿真的时候计算内部的空气流通量，评估电源在密闭柜体内的工作温度是否在允许范围内。

　　实际应用中，这类直流转换器除了用在工业控制柜里，还会用在车载改装、通信基站备电系统、光伏离网供电系统里，只要是需要把24V直流转换成12V直流，且对供电稳定性、隔离性能有要求的场景，都能用到这款产品。选型的时候要注意核算后端负载的总功率，留至少20%的功率余量，不要让电源长期满负载运行，这样可以大幅延长电源的使用寿命，减少后期维护的频次。建模完成后做装配检查的时候，要确认接线端的预留空间足够，方便工人现场接线操作，不要把其他器件布置在接线端正前方，导致压线钳无法操作，这些细节都是实际做结构设计的时候必须考虑的，不是光把外形建对就可以的。
