FLIR Duo Pro R双光热成像摄像设备结构

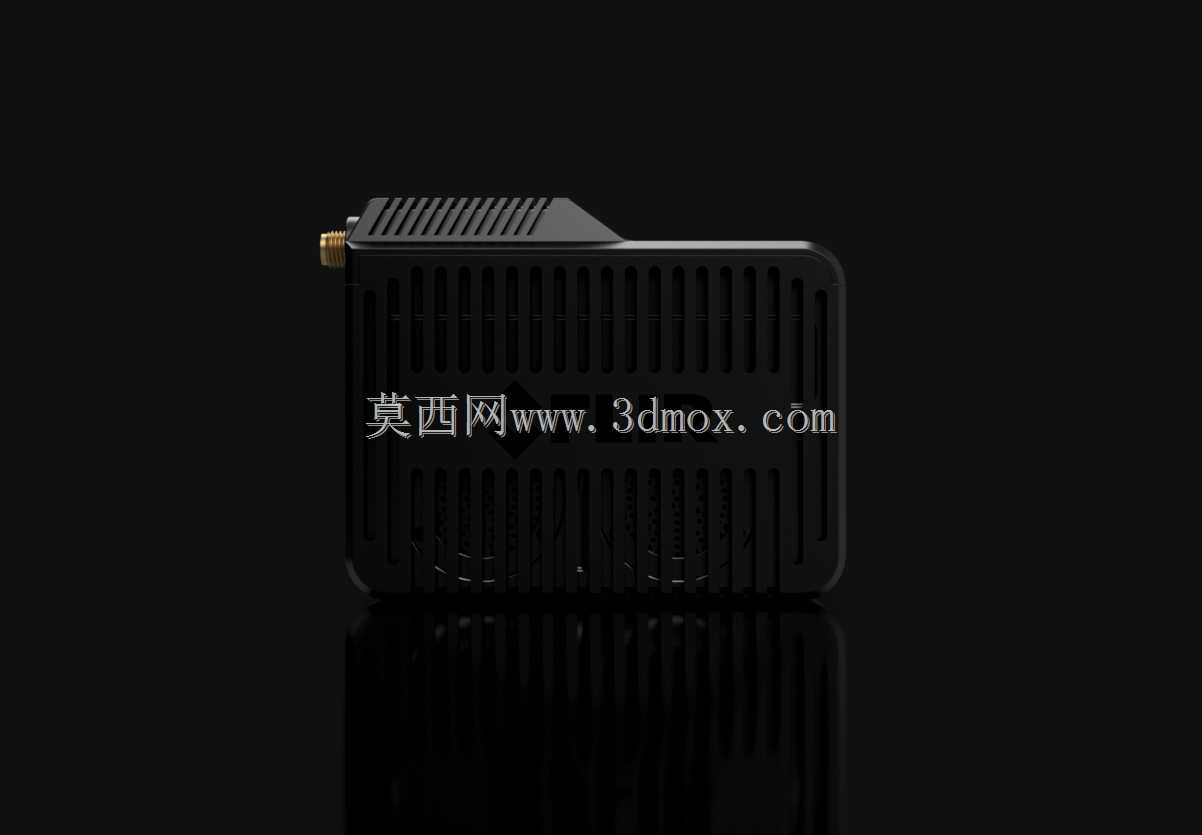

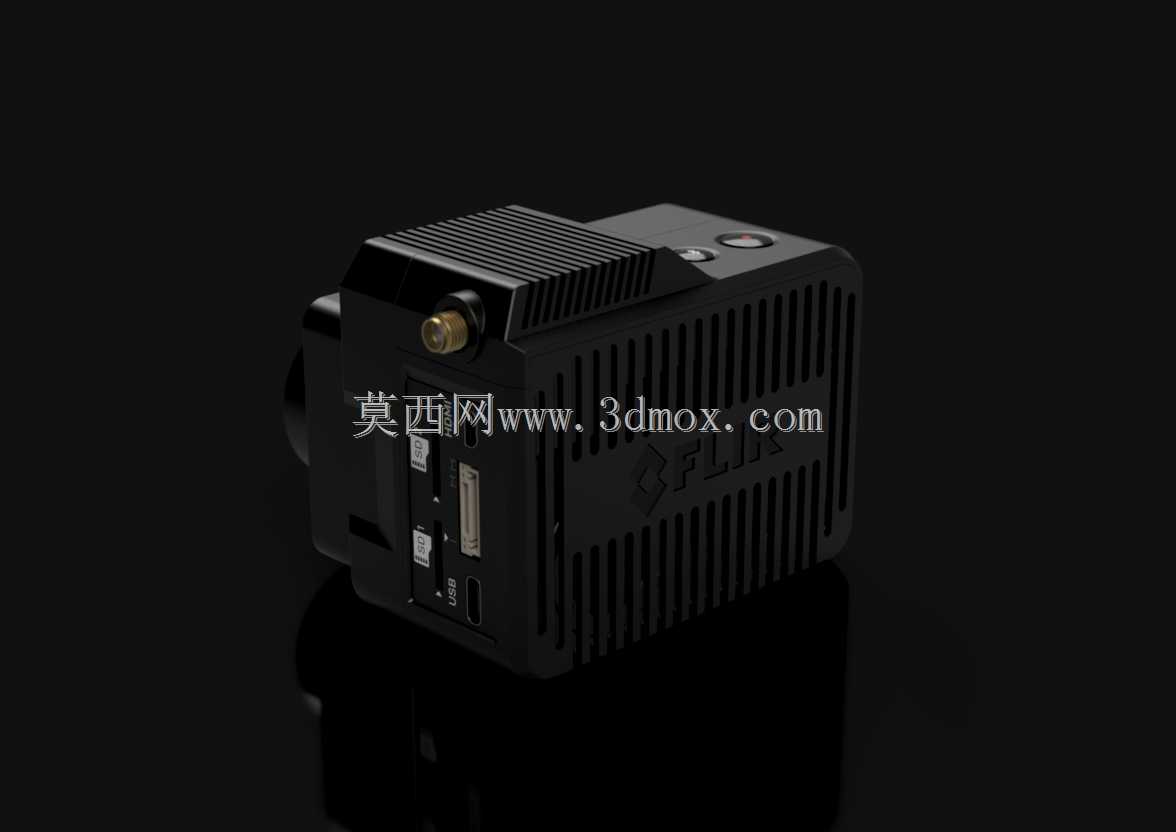

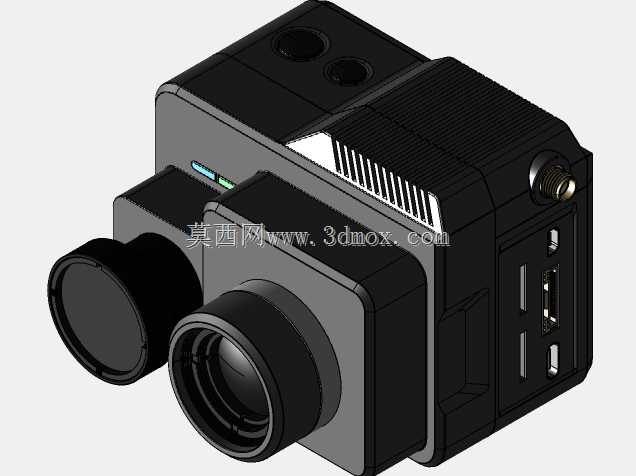

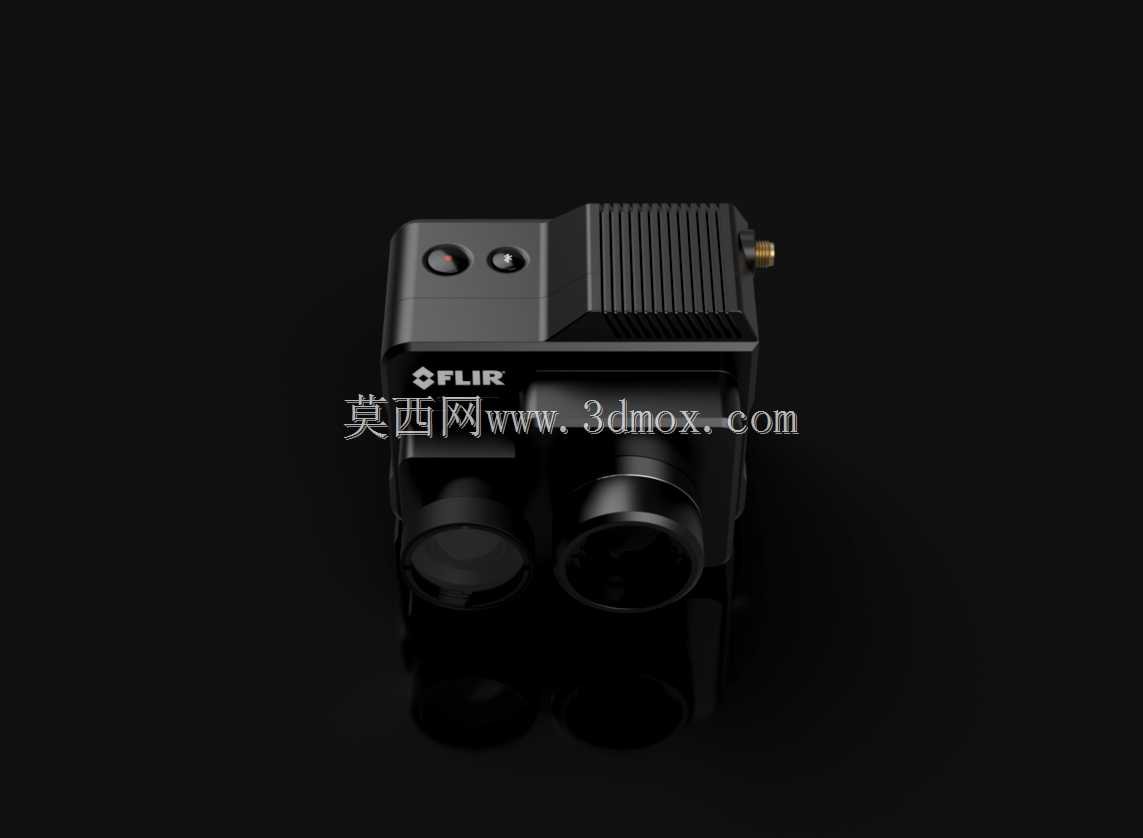

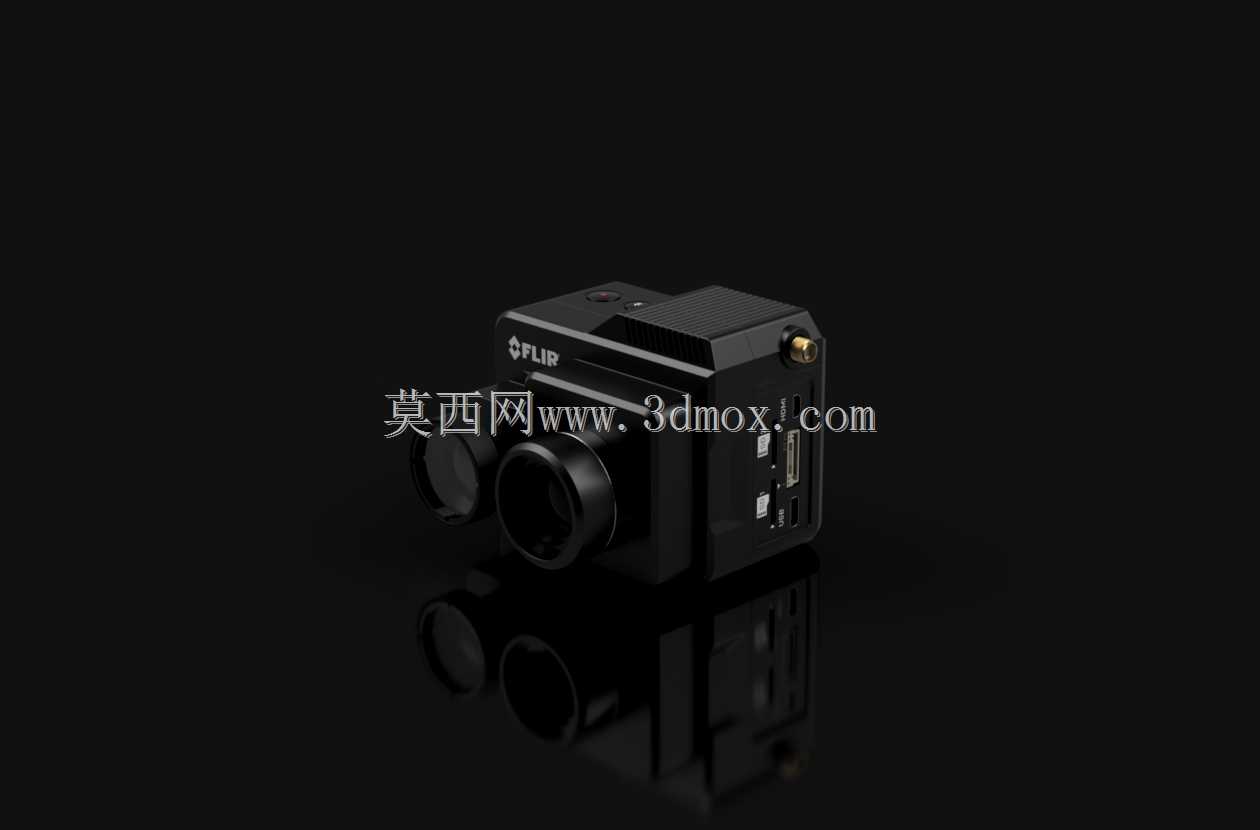

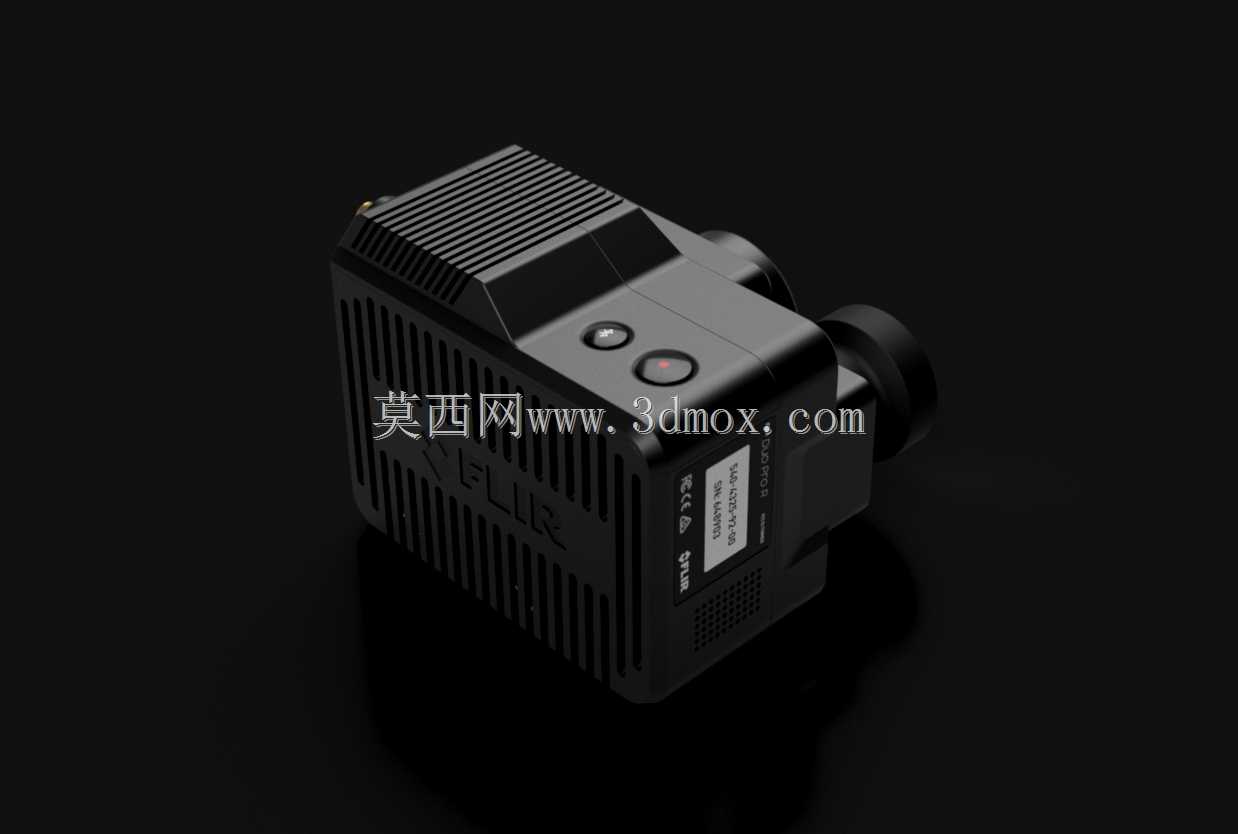

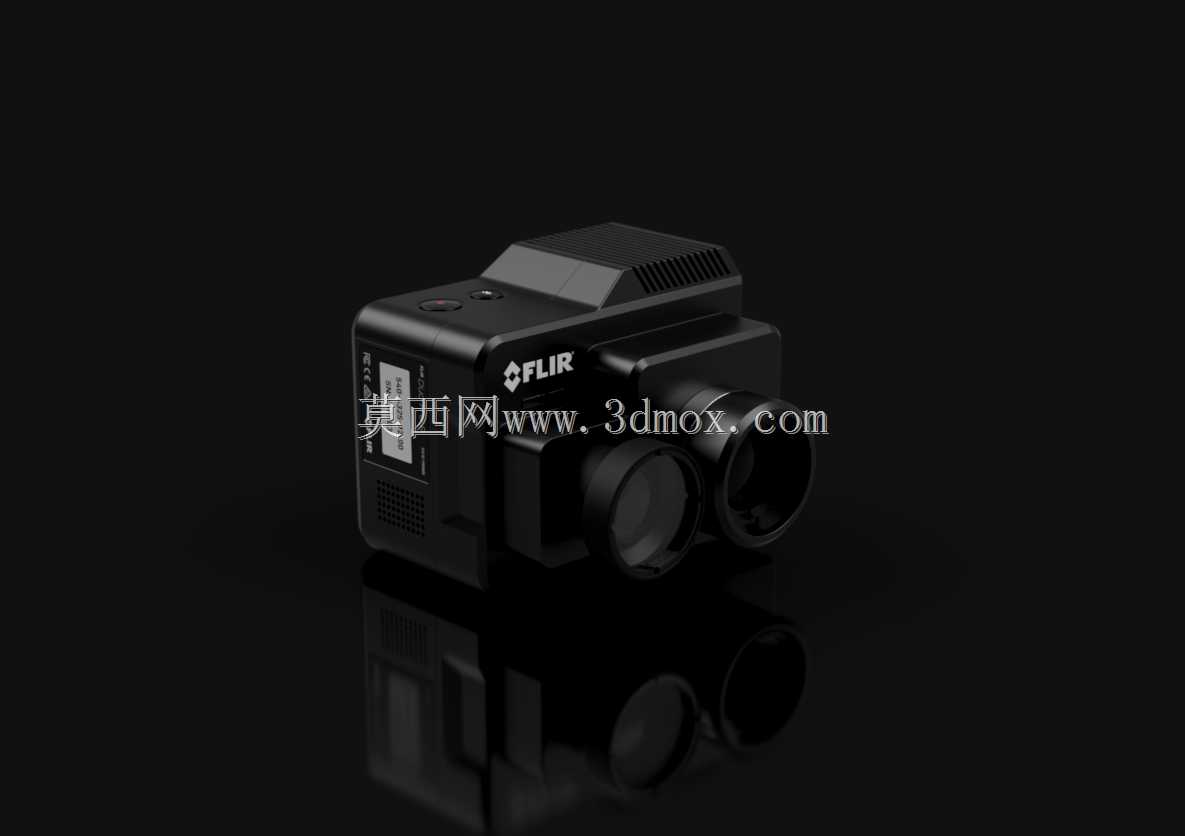

这款双光融合成像设备的三维建模，核心围绕户外机载、工业巡检场景的实际安装需求展开，建模过程中优先还原了设备的核心安装接口与外部轮廓尺寸，确保选型阶段可直接完成挂载位的匹配校核。设备主体采用一体化散热壳体设计，壳体表面的竖向散热筋并非装饰结构，建模时严格按照实际散热需求排布筋位间距与高度，匹配设备长时间连续工作的热扩散要求，避免热堆积影响成像传感器的精度稳定性。设备前端集成可见光与长波红外双成像模组，建模时预留了镜头防护盖的安装间隙，两个镜头的同轴度公差在模型中按照实际装配要求做了约束，可直接用于配套镜头保护附件的结构设计参考。设备侧部排布的接口包含数据传输、供电、天线扩展三类，建模时还原了每个接口的凹陷深度与周边防护凸台尺寸，方便设计配套的防水接线组件时直接匹配安装边界，无需反复测量实物接口尺寸。设备顶部的安装孔位按照通用机载挂载标准设置孔距，建模时标注了安装面的平面度要求，确保挂载后设备光轴与飞行平台的基准面保持平行，减少后期成像校准的工作量。从实际使用场景来看，这类双光设备常搭载于多旋翼无人机、固定巡检点位、移动检测车辆上，建模时充分考虑了不同安装场景下的空间干涉问题：设备尾部的散热凸起高度、侧部接口的外伸长度都做了精准还原，设计挂载支架时可直接避让这些突出结构，避免安装后出现接线受阻、散热风道被遮挡的问题。设备表面的功能按键做了凸起高度还原，方便设计配套防护外壳时预留按键操作空间，无需额外做按键让位的二次修改。建模过程中对非核心的内部电路板结构做了简化处理，重点保留所有外部装配相关的结构特征，既保证模型轻量化便于装配调用，又能完全满足结构设计、安装校核、方案展示的实际需求，不会因为过度简化导致安装匹配出现尺寸偏差。设备整体的长宽高比例严格参照实物还原，边角的倒角弧度、壳体拼接的止口位置都做了对应呈现，可直接用于产品宣传渲染、安装方案演示等场景，无需额外调整外形比例。
