SPS30颗粒物空气污染传感装置结构

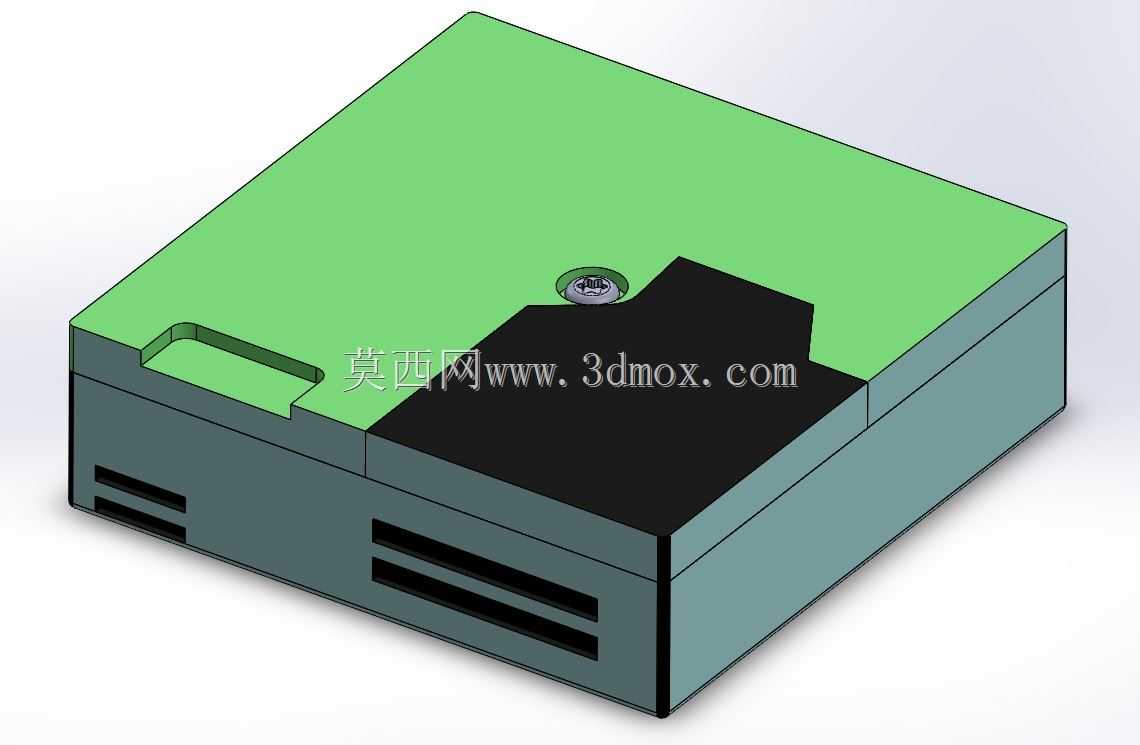

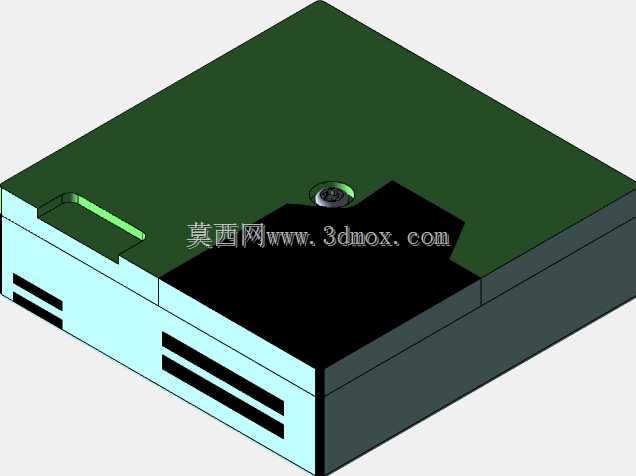

在民用空气净化设备、车载空气质量监测系统、工业环境扬尘在线监测点位、新风系统进气端采样模块的选型与结构适配工作中，颗粒物传感单元是核心的前端采样部件，这款SPS30结构的建模还原，完全围绕实际装机的适配需求展开。从实际使用场景来看，这类光学散射原理的颗粒物传感单元，需要在有限的设备内部空间里完成气路、光路、电路的集成，同时要避免外部杂光干扰采样精度，还要兼顾安装时的定位容错率。建模过程中首先还原了设备的分层壳体结构：上层绿色盖板预留了光学检测腔的检修定位孔，对应内部激光发射与接收组件的校准位置，不需要拆解整个壳体就能完成光路校准，适配量产环节的工位调试需求；侧面开设的多组平行开槽是进出气风道，开槽的宽度、间距经过匹配，既可以保证采样气流的顺畅通过，又能阻挡大粒径的浮尘、纤维杂物进入检测腔，避免内部光学镜面被污染导致检测数值漂移。黑色的遮光挡片结构是建模时重点还原的细节，它的异形轮廓刚好覆盖检测腔的光路衔接缝隙，从物理层面阻断外部杂光进入光学检测区域，避免环境光线变化造成的检测误差，这部分的卡扣定位尺寸完全匹配壳体的卡槽，装配时不需要额外打胶固定，靠结构卡扣就能完成密封遮光，提升装配效率。从安装边界来看，整体为方正的盒式结构，底部预留了标准的PCB安装定位柱间距，侧面的安装凸台可以适配M2规格的自攻螺丝固定，整体外轮廓没有突出的异形结构，在设备内部排布时可以紧贴其他电路板或者壳体壁安装，不需要额外预留过多的避让空间，适合紧凑型的空气质量检测终端使用。气路接口的位置设置在壳体侧下方，和常见的导气管路内径匹配，外接采样气泵时可以直接套接软管，不需要额外设计转接头。建模时还还原了壳体的壁厚细节，整体壳体壁厚均匀，符合注塑成型的工艺要求，拐角处都做了合理的圆角过渡，避免注塑时出现应力集中导致的壳体变形，同时上下壳体的止口结构也做了精准还原，装配时可以快速定位，接缝均匀，能满足日常使用中的防尘要求。在实际选型适配时，这款结构的尺寸参数可以直接导入整机装配体中，提前验证安装空间、气路走向、接线避让的合理性，减少打样阶段的结构修改次数，不管是做桌面式空气质量检测仪、壁挂式新风控制器还是车载空气净化器的结构设计，都可以直接参考这个结构完成安装位的预留设计。
