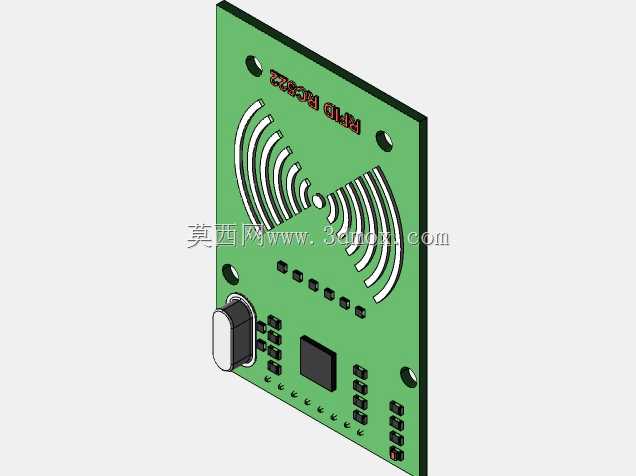

MFRC522射频识别读卡模块结构设计

在嵌入式识别类设备的结构开发环节，MFRC522射频读卡模块的三维建模需要兼顾电路布局合理性与整机装配适配性，这类模块广泛应用在门禁身份核验、仓储物资盘点、自助终端读卡、校园一卡通读写、工业产线工件标识识别等场景中，是短距离非接触识别方案里应用占比极高的核心组件。从实际功能落地角度看，该模块集成了MFRC-522射频芯片与匹配的射频天线电路，工作在13.56MHz频段，可完成符合ISO14443A标准的非接触卡读写操作，无需物理接触即可完成标签信息的交互，相比接触式读卡结构，减少了机械磨损带来的寿命问题，也降低了粉尘、潮湿环境下接触不良的故障概率。建模过程中首先要确认PCB板的外形边界，板体四角预留的安装孔位需要匹配常用的M2铜柱安装尺寸，孔位到板边的距离要符合PCB加工的工艺安全距离，避免安装时出现板边开裂的问题；板载的射频天线采用PCB覆铜设计，天线区域的覆铜轮廓要与实际电路保持一致，建模时不能随意改动天线的走线范围，否则会影响后续结构仿真中射频信号覆盖范围的参考准确性。板上的元件布局需要严格对应实际物料的占位尺寸：侧置的板载天线座要突出板边一定距离，建模时要预留好同轴线缆插接的操作空间，避免装配时线缆接头与周边结构件干涉；主芯片的塑封本体高度、周边排针的焊盘高度与针脚伸出长度都要按实际物料的标称尺寸建模，排针的间距严格保持2.54mm标准间距，方便使用者在结构设计阶段直接匹配对应的排母座，评估模块与主控板的堆叠安装间隙。考虑到这类模块多数是直接嵌入到终端设备的壳体内部，建模时需要明确模块的整体高度边界，最高元件的顶面到PCB底面的距离要标注清晰，方便结构工程师在设计设备内腔时预留足够的安装空间，同时要注意天线区域对应的壳体位置不能布置金属遮挡件，避免金属屏蔽导致射频识别距离缩短。模块板边的定位缺口在建模时也要还原，这个缺口是生产环节的工艺定位标记，在自动化SMT贴装时用于设备视觉定位，还原该特征可以让模型更贴近实际生产状态，方便做产线装配的模拟验证。从设计思路上，这类射频模块的结构不需要额外的外壳包覆，多数场景下是直接通过铜柱固定在设备内腔的安装柱上，所以建模时不需要额外添加冗余的防护结构，重点还原PCB本身的轮廓、所有板载元件的外形与占位、安装孔位的精确位置即可，足够支撑结构工程师完成整机的装配干涉检查、安装位置选型、走线空间规划等工作，也能帮助硬件工程师在堆叠设计时评估模块与周边电路的电磁兼容距离，避免其他高频电路对射频天线的信号产生干扰。
