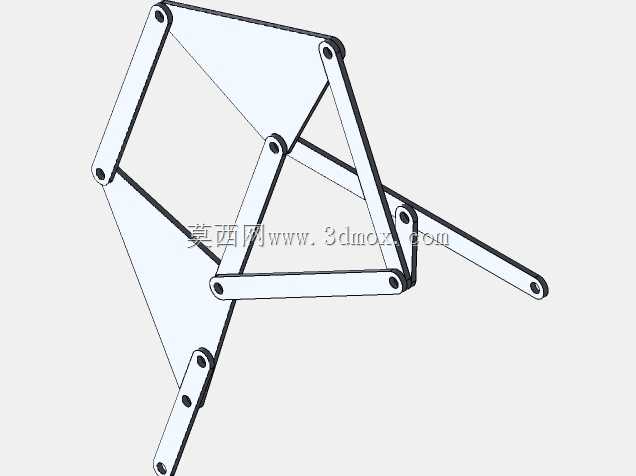

这套连杆联动结构的核心逻辑,是通过固定旋转轴的多组铰接连杆,将单一旋转输入转化为末端肢体类足端的类行走轨迹,不需要额外的凸轮、导轨类导向零件,仅靠杆长比例的精准匹配就能实现平滑的周期性迈步动作,在仿生行走教具、小型移动探测载具、低负载巡检机器人的行走单元开发中,常被作为基础传动结构参考。从结构布局来看,整套机构的铰接点全部采用销轴式转动连接,没有滑动摩擦副,运行过程中磨损点集中在铰接轴位置,维护时仅需定期检查铰接处的间隙即可,相比带传动、链传动的行走结构,这套连杆结构不存在打滑、跳齿的风险,传动精度完全由杆长的加工精度决定,适合在粉尘、潮湿的复杂户外环境下使用,不需要额外做密封防护。设计这套结构时,首先要确定中心旋转轴的固定位置,也就是整套机构的安装基准面,所有连杆的铰接孔位都要围绕这个基准点做尺寸链校核,每一段连杆的长度比例直接决定足端的运动轨迹:如果要实现跨越小障碍的行走效果,需要适当抬升起始段连杆的摆动幅度,调整对应连杆的孔位间距;如果要追求平稳的水平行走,就要优化足端触地阶段的轨迹水平度,减少行走过程中的上下颠簸。安装边界上,整套机构的横向伸展尺寸由最长的外侧连杆决定,旋转过程中连杆的最大摆动半径就是机构所需的最小安装空间,布局时要预留足够的摆动间隙,避免连杆运动时和安装机架、其他传动部件发生干涉。实际调试时,可以通过旋转中心位置的小直径连杆调整整体肢体的姿态,改变足端的触地角度,适配不同的行走地面工况,比如在硬质平整地面上,可以将足端调整为垂直触地,减少接触冲击;在松软的泥地、沙地上,可以适当调整足端的倾斜角度,增大接触面积,避免行走时下陷。这套结构的动力输入仅需要在中心旋转轴处连接低速旋转动力源,不需要复杂的控制系统就能实现稳定的周期性行走动作,对于做简易仿生机械、教学演示模型的结构设计人员来说,这套连杆结构的传动逻辑清晰,零件加工难度低,只需要保证连杆孔位的同轴度和杆长精度,就能复现流畅的行走效果,不需要额外定制特殊零件,普通的板材切割、钻孔加工就能完成所有结构件的制作。
