250N载荷下四铆钉铆接接头结构仿真分析

在航空航天、轨道交通、汽车车身制造等大量采用薄壁构件连接的领域，铆接接头是应用极为广泛的不可拆卸连接形式，其承载能力直接决定整体结构的服役可靠性，尤其是承受交变载荷或恒定静载的场景下，接头处的应力集中、载荷分配特性是结构设计阶段必须重点校核的内容。本次分析的四铆钉铆接接头，针对250N横向拉伸载荷工况开展仿真计算，核心是明确多铆钉排布下的载荷传递规律，避免单根铆钉过载失效，同时验证被连接板件在铆接区域的变形量是否在设计允许范围内。

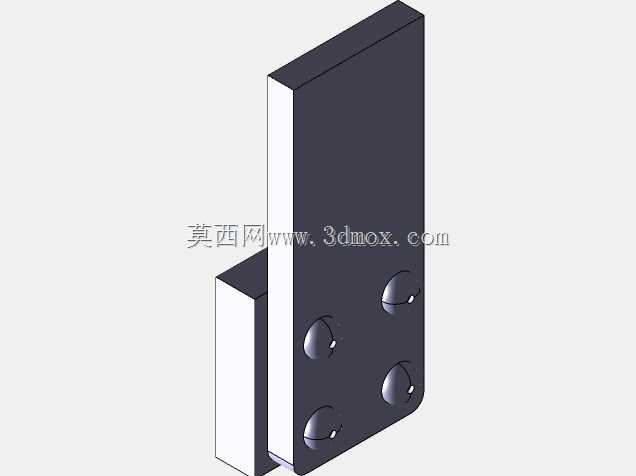

从结构设计逻辑来看，该接头采用等直径四铆钉矩形排布方案，板件搭接区域的尺寸匹配铆钉边距、间距的工程设计规范，避免边距过小导致的板件撕裂，或是间距过大造成的连接刚度不足。仿真过程中首先对导入的几何模型进行几何清理，去除不影响应力计算结果的微小倒角、工艺凸台等特征，划分网格时对铆钉与板件的接触区域、板件搭接边缘进行网格加密，保证应力计算结果的收敛性与精度。接触设置上，铆钉杆与板件铆孔之间采用绑定接触模拟过盈铆接后的贴合状态，板件搭接面之间设置摩擦接触，摩擦系数取金属干摩擦工况下的常规工程值，边界条件设置为一侧板件端面全约束，另一侧板件端面施加250N的均匀拉伸载荷，与实际服役过程中的受载形式完全匹配。

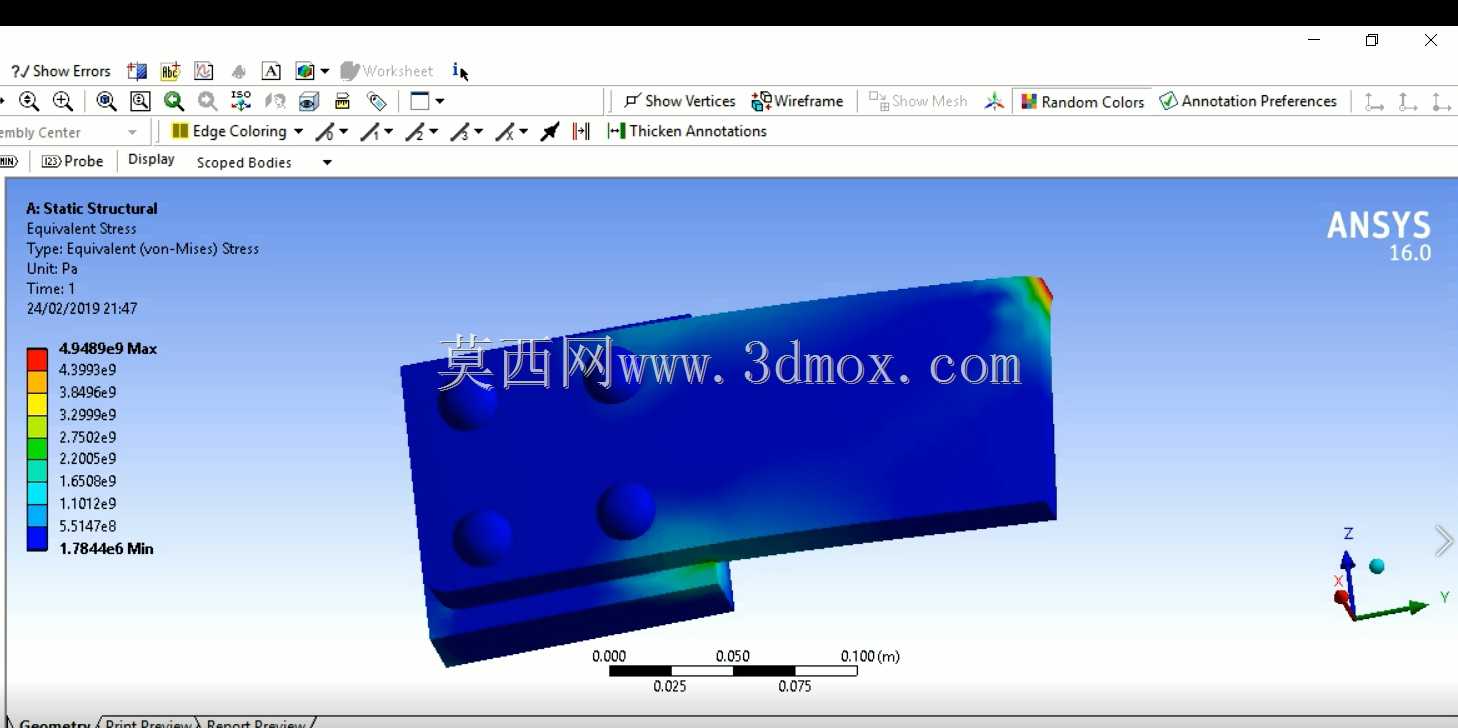

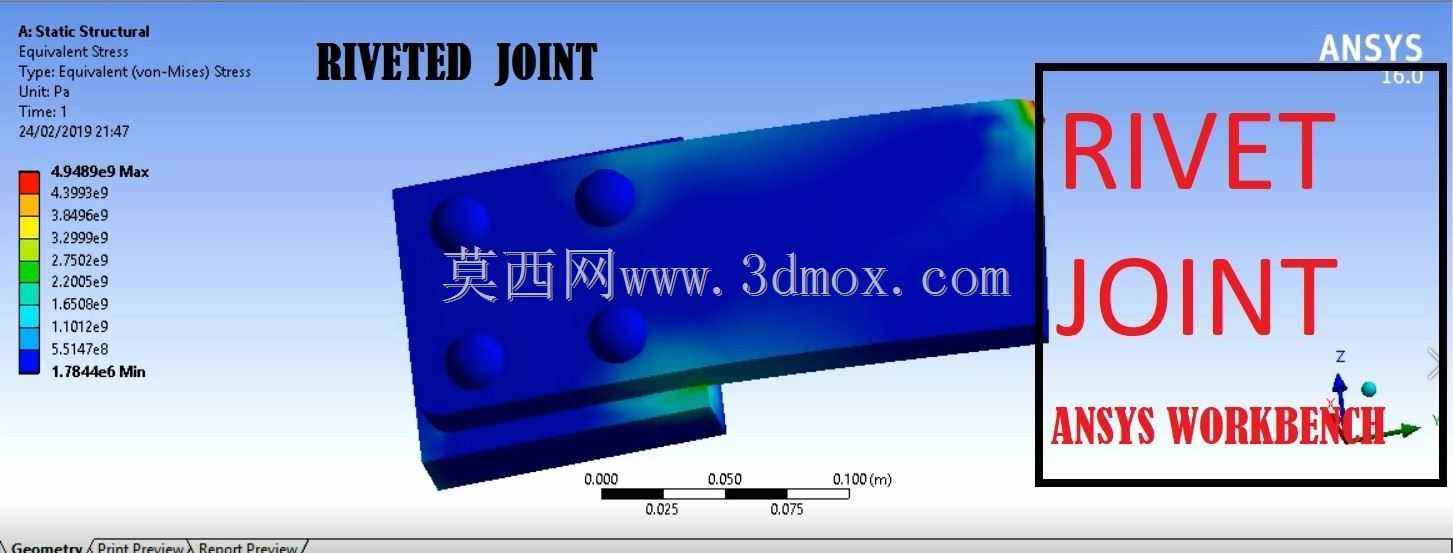

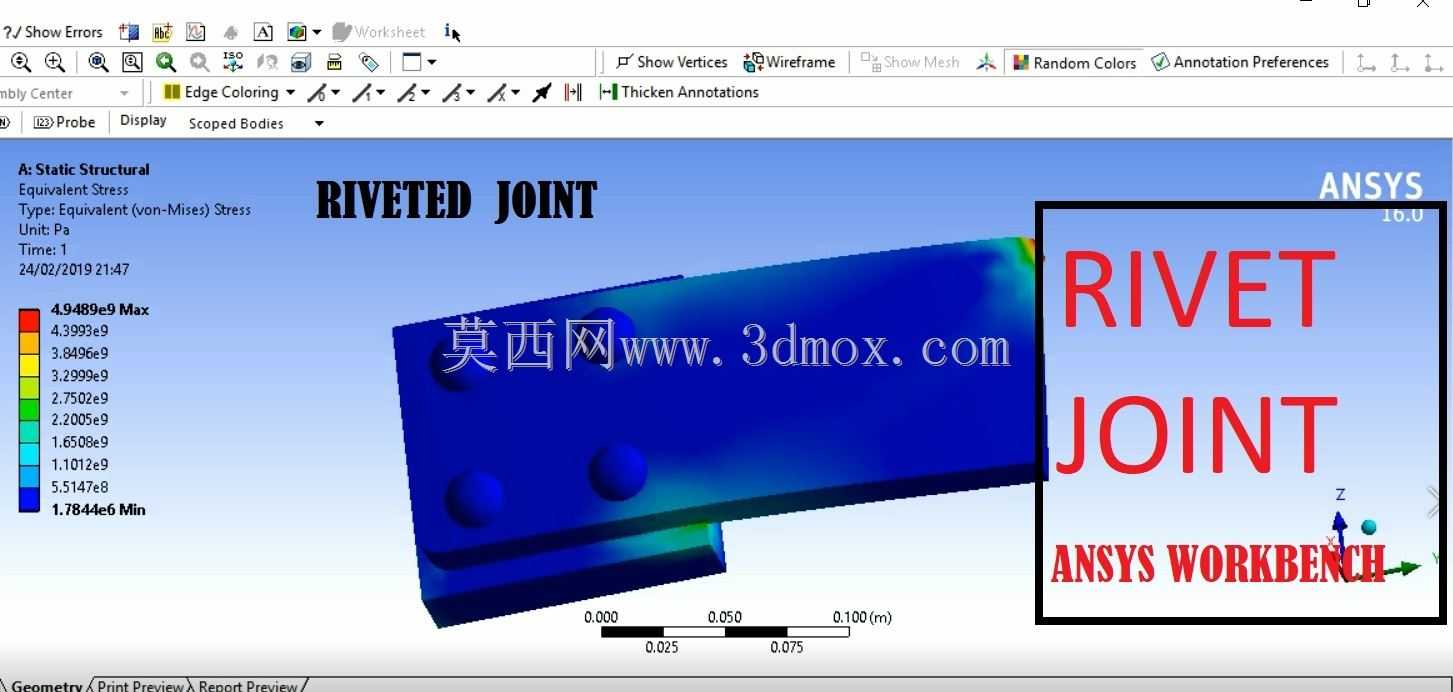

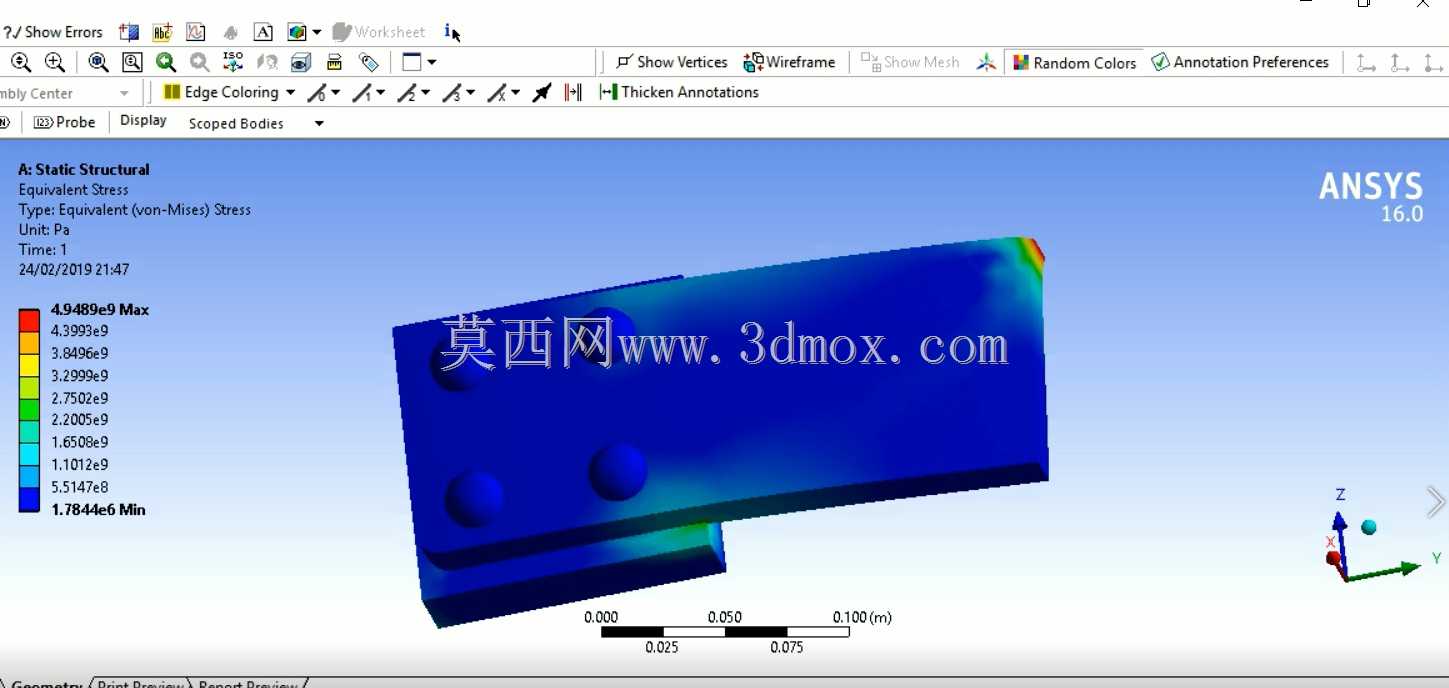

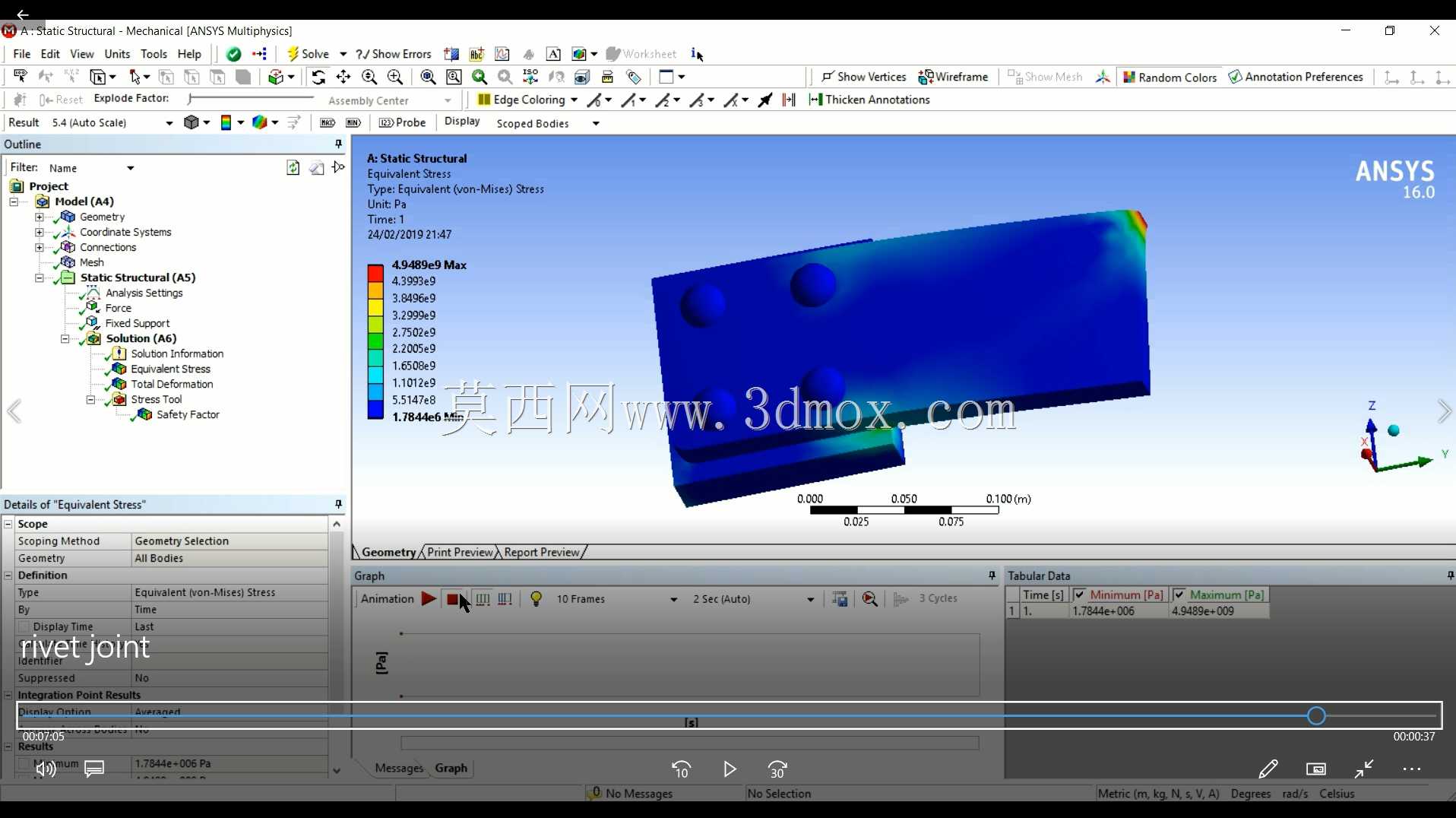

从仿真输出的等效应力云图可以观察到，最大应力出现在最靠近载荷施加侧的铆钉孔边缘，这与多铆钉连接载荷分配的工程规律一致——首排铆钉承担的载荷占比最高，向后逐排递减，设计时可根据该应力分布结果优化铆钉排布间距，或是对首排铆钉孔边缘做倒角处理降低应力集中系数。板件的最大变形量出现在受载端的自由边缘，变形梯度从受载端向固定端逐步递减，整体变形量处于弹性变形区间内，满足结构刚度设计要求。该分析结果可直接指导同类铆接结构的参数优化，比如调整铆钉直径、排布方式、板件厚度来匹配不同等级的载荷需求，也能为铆接工艺参数的选择提供数据参考，避免铆接压力过大导致的板件压溃或是压力不足造成的连接松动。在实际工程应用中，这类仿真分析可大幅减少物理试验的次数，缩短结构研发周期，在产品设计阶段就提前预判潜在的失效风险，保证连接结构在全生命周期内的服役稳定性。
