混流式水轮机蜗壳机壳结构设计

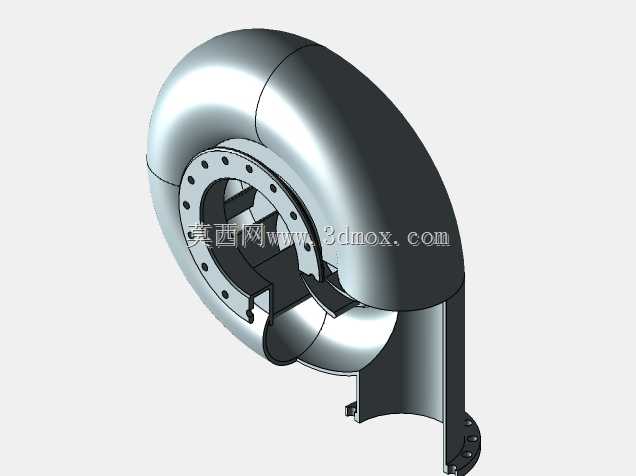

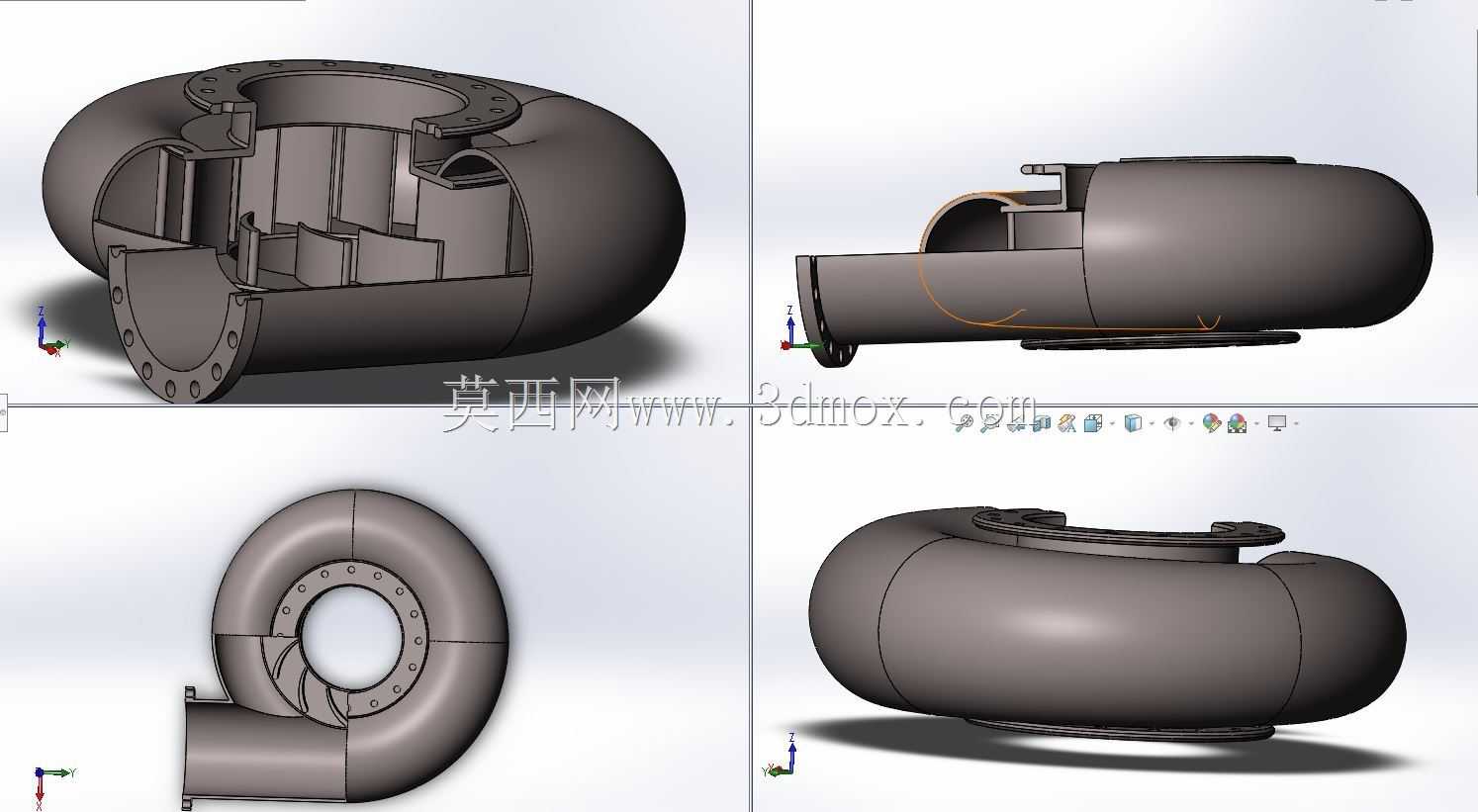

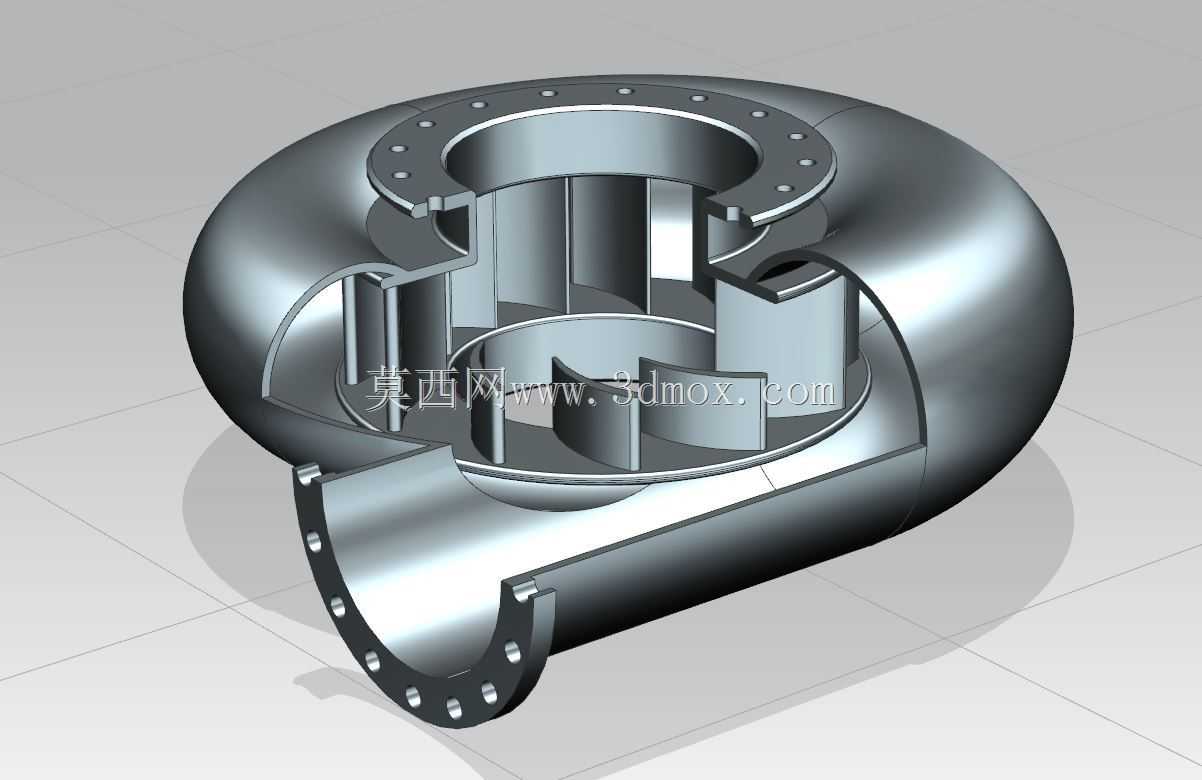

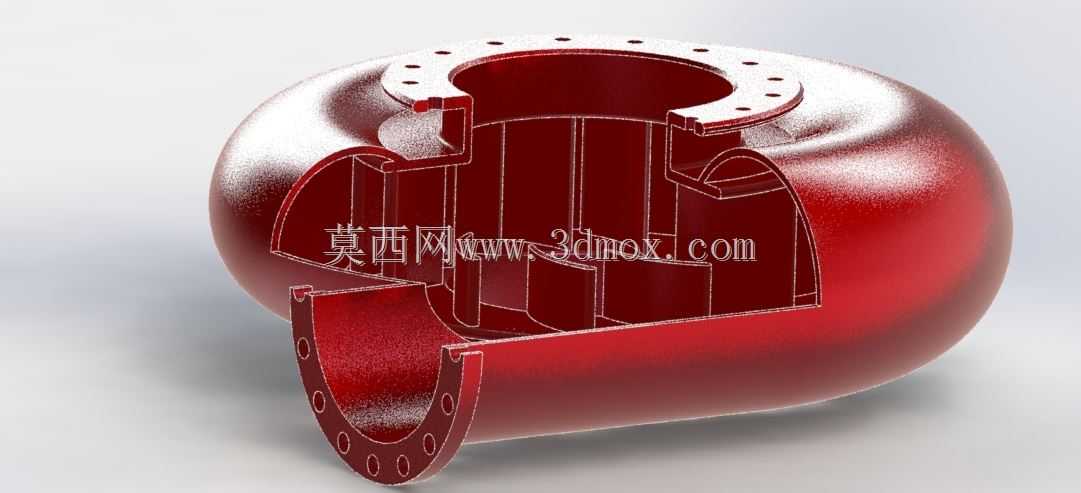

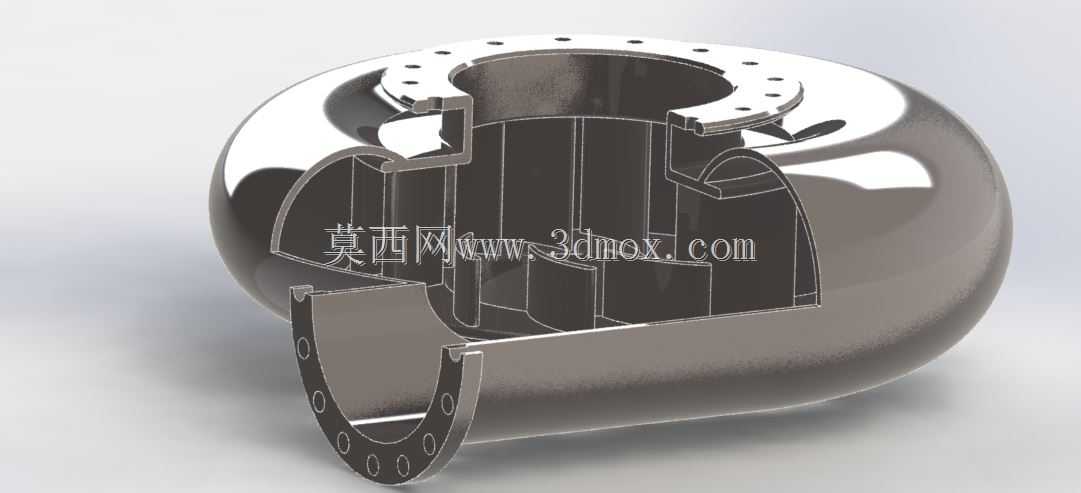

在水力发电站的核心机组中，混流式水轮机的机壳也就是蜗壳部件，是整个过流系统的关键承压与导流构件，直接决定了水流进入转轮前的流态均匀性，也承担着将上游输水管道来水均匀、轴对称导入转轮腔室的核心作用，同时要承受整个水头段的静水压力与机组运行时的动水载荷，是水轮机埋入部分的核心结构件。这类机壳的设计首先要匹配电站的额定水头、设计流量参数，其断面沿圆周方向从进口端开始按照等速度矩规律逐步收缩，确保水流在进入导叶机构前环量均匀，不会出现局部偏流、涡带等影响转轮效率甚至引发机组振动的不良流态。从结构设计角度看，该蜗壳采用金属焊接式结构，整体呈螺旋蜗形，进口端设置大直径对接法兰，用于和上游压力钢管实现刚性密封连接，法兰端面加工有密封槽与螺栓孔位，安装时需保证法兰面的平面度公差，避免高压水渗漏；蜗壳的上侧设置有与座环连接的环形法兰边，用于将整个蜗壳的载荷传递到电站混凝土基础中，下侧对应设置有尾水衔接的过渡段接口，匹配座环下环的安装尺寸。设计过程中需要重点校核蜗壳各个断面的壁厚，尤其是进口段与鼻端位置的应力集中区域，既要满足承压强度要求，也要避免壁厚过大带来的材料浪费与安装重量超标，同时要考虑现场安装的焊接坡口预留，各个分段的拼接位置要避开应力集中区，方便现场施工组焊。在安装边界上，该蜗壳的进口法兰中心高、蜗壳最大外轮廓直径、座环连接法兰的螺栓分布圆直径都需要和电站的预埋基础尺寸严格匹配，安装时要保证蜗壳的中心与转轮中心、导水机构中心的同轴度公差控制在设计允许范围内，否则会导致水流偏斜，降低机组运行效率，严重时还会引发转轮的偏磨与振动。蜗壳内部的过流面需要保证光滑过渡，不能有明显的凸起、焊瘤等结构，避免局部脱流引发水力损失，鼻端的隔舌位置要做圆弧过渡处理，减少水流冲击带来的噪声与能量损失。这类结构不仅应用在常规的混流式水力发电机组中，在部分小型抽水蓄能机组、工业余压能量回收的水轮机组中也有同类型的蜗壳结构应用，其设计逻辑核心都是围绕均匀导流、承压承载、安装匹配三个核心维度展开，建模过程中需要严格按照水力设计给出的断面变化规律生成光滑的蜗形曲面，同时保证各个连接法兰的安装尺寸完全符合接口要求，避免后续装配出现干涉问题。
