XboxOneX主机散热外置酷盒结构设计

不少玩家将XboxOneX主机放置在狭小电视柜、封闭储物格内使用时，主机自带散热系统的进出风路径会被柜体遮挡，热空气无法及时排出形成局部热堆积，长期运行会触发主机降频保护，甚至加速内部元器件老化。这款外置酷盒正是针对这类狭窄安装场景设计的辅助散热结构，可直接套设在主机对应出风侧，通过独立风道引导热空气快速导出柜体，避免局部热滞留。

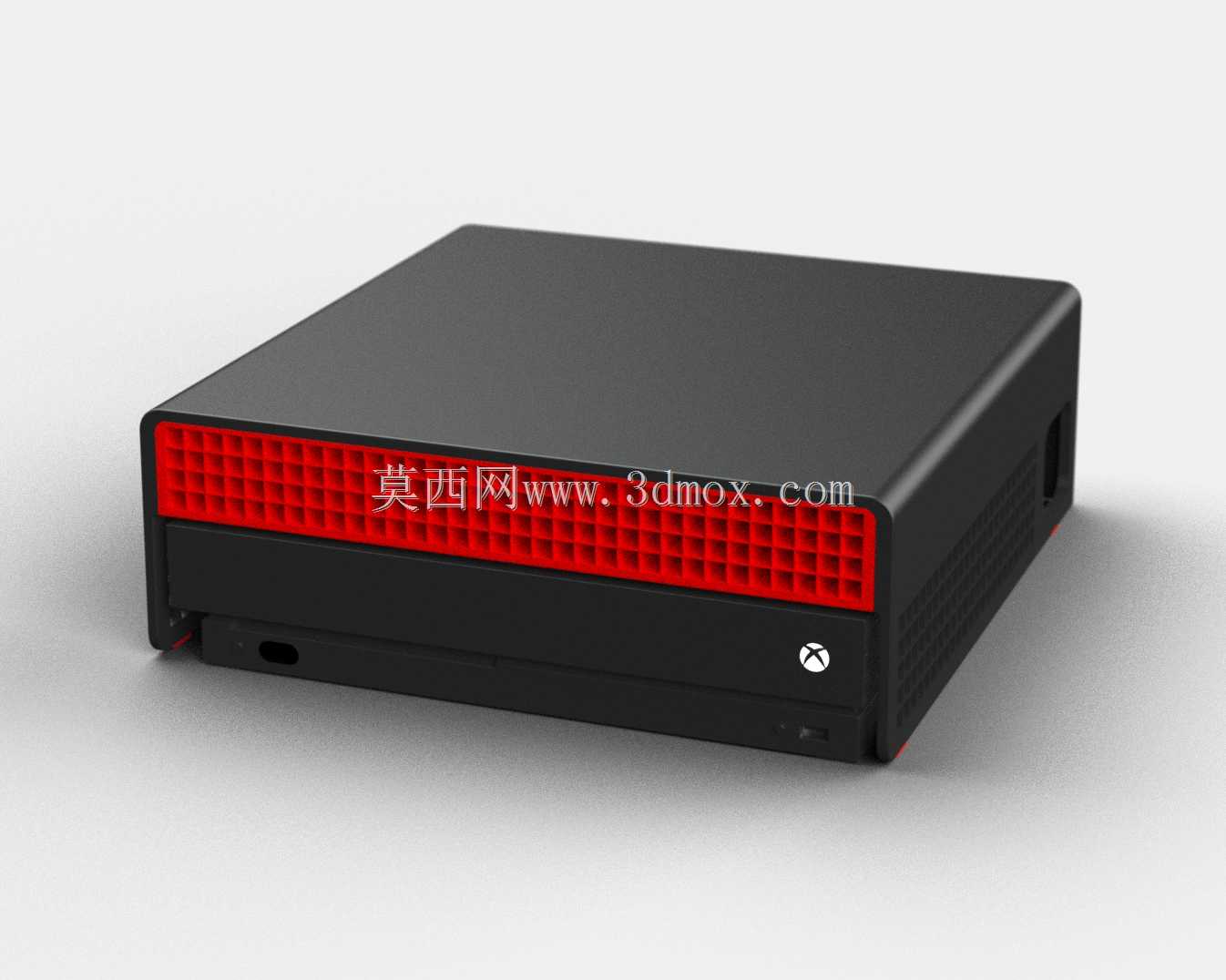

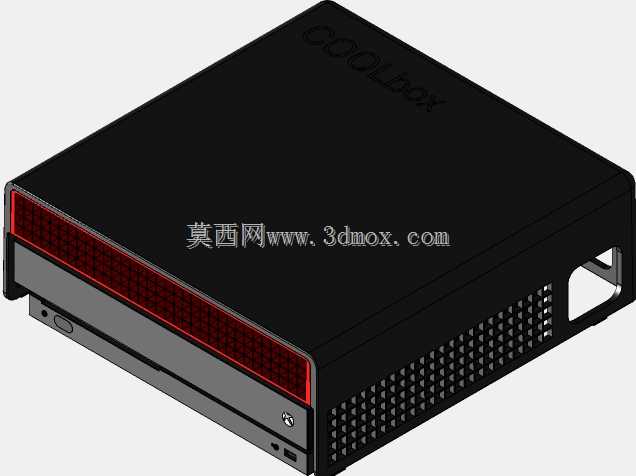

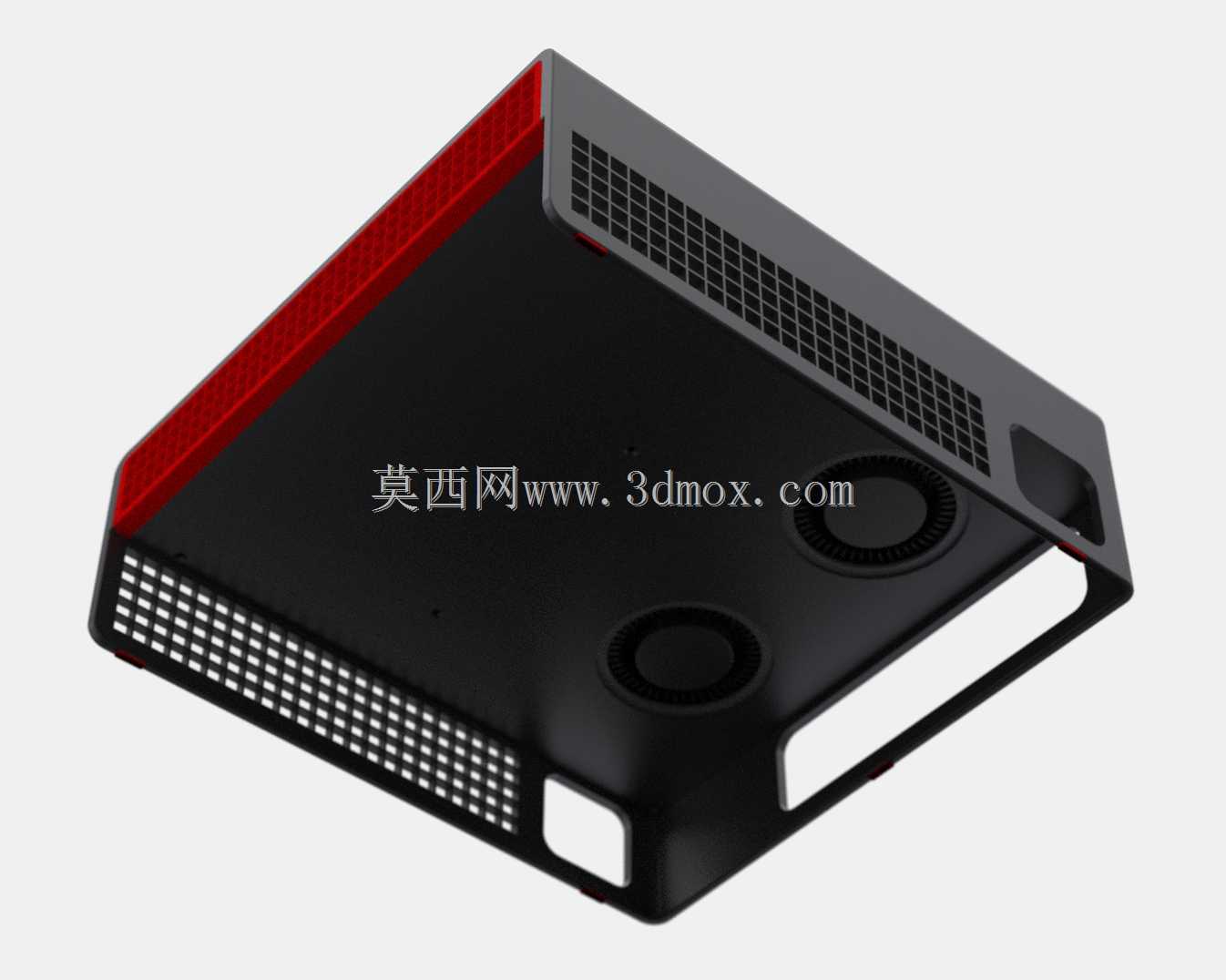

从结构设计来看，酷盒整体采用分体式卡扣结构，分为风道壳体、风扇安装位、接线避让区三个核心部分，壳体边缘做了与主机侧边弧度匹配的贴合止口，安装后不会出现晃动移位，也不会遮挡主机原有接口。正面格栅区域采用等距矩阵式通风孔设计，孔位间距经过气流模拟优化，既保证足够的通风通流面积，也能避免大尺寸异物进入风扇区域造成扇叶卡滞。风扇供电采用USB接口取电设计，既可以直接插接主机后置USB端口随主机启停同步工作，也可外接独立USB电源实现持续散热，配套预留了USB转3针适配器的安装空间，适配不同规格的标准5V散热风扇，用户可根据自身散热需求选择不同转速、风量的风扇进行装配。

安装边界方面，酷盒整体厚度控制在35mm以内，套设在主机侧边后整体宽度仅增加不到40mm，绝大多数深度400mm以上的常规电视柜格位都能容纳，不会出现柜门无法闭合的问题。壳体上预留的3个螺丝安装柱位，对应风扇固定孔位做了同轴度公差匹配，装配时仅需使用对应规格的自攻螺丝即可完成风扇与壳体的固定，不需要额外做打孔或二次加工，整体装配仅需3个标准螺丝即可完成全部部件的锁紧固定，装配流程简单，普通用户也可快速完成组装。壳体采用可3D打印的结构设计，壁厚均匀控制在2mm，无大角度倒扣结构，打印时不需要额外添加大量支撑结构，打印完成后仅需简单去除支撑毛刺即可完成装配，适配FDM、光固化等主流3D打印工艺。

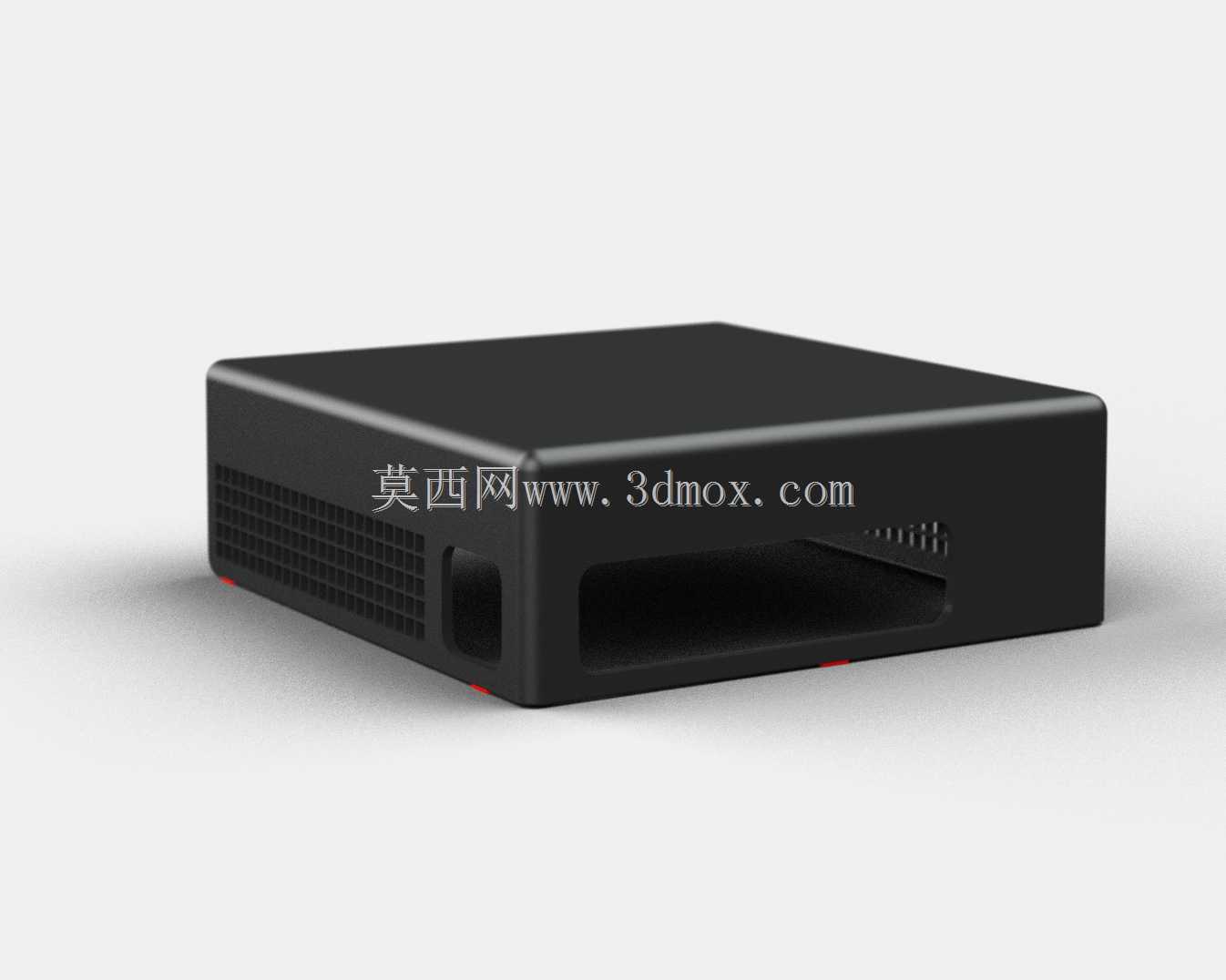

实际使用过程中，酷盒的风道走向与主机原有出风方向一致，不会打乱主机内部原有散热风道的气流走向，避免出现气流紊流导致的散热效率下降问题，外置风扇产生的辅助风压可将主机排出的热空气直接引导至柜体外侧，在封闭柜体内使用时可将主机满负载运行时的核心温度降低8-12℃，有效缓解高温降频问题。壳体侧边预留了主机原有按键、接口的避让缺口，安装酷盒后不影响主机按键操作、线材插拔，也不会遮挡主机的状态指示灯，日常使用无需反复拆装酷盒。
