法兰安装式圆形气泡水平校准座

在各类需要精准水平基准的工业装配、设备调试场景中，这类带法兰安装结构的圆形水平校准座是非常实用的小尺寸基准元件。不同于手持条式水平仪的临时测量属性，这款水平座采用法兰盘固定式设计，能够长期固定在设备台面、工装夹具、检测平台的指定位置，作为持续的水平状态参考基准，避免每次调试都反复挪动测量工具带来的基准偏差。

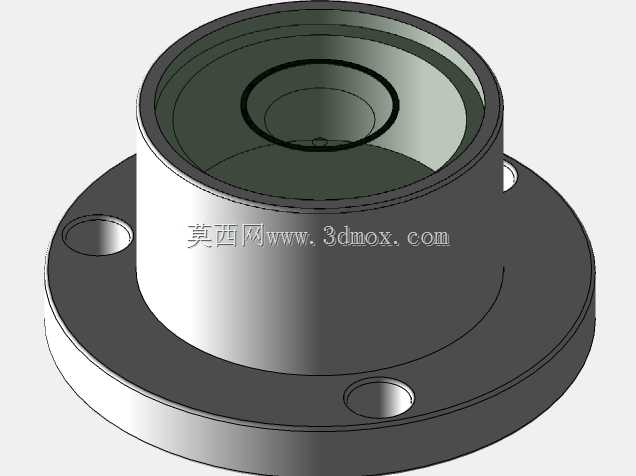

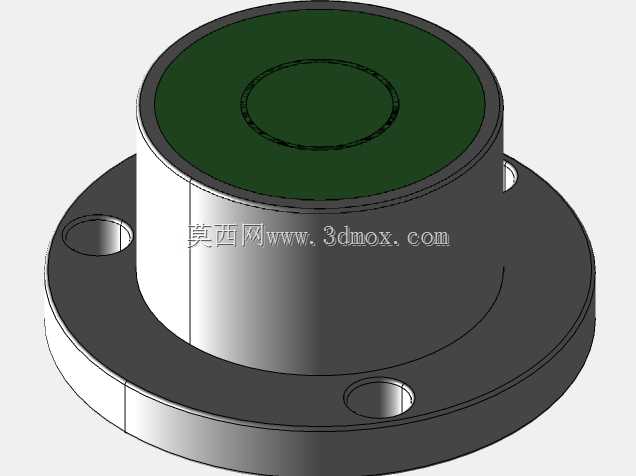

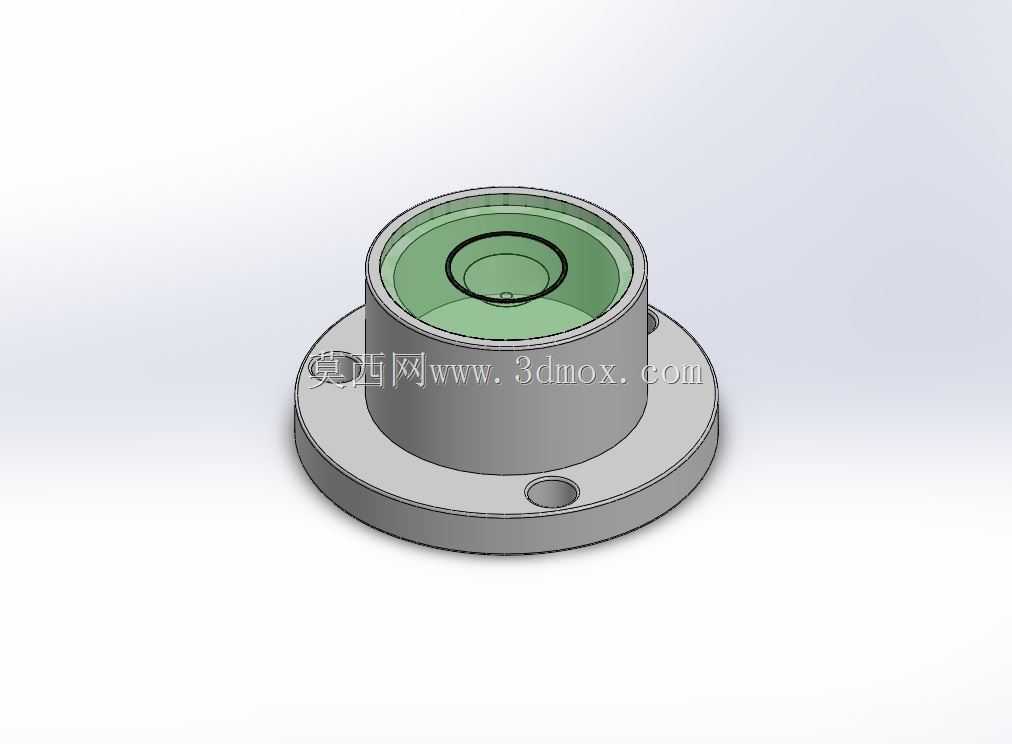

从结构设计来看，主体分为下部安装法兰与上部水准泡容纳腔两个部分，下部法兰采用圆盘式结构，在直径25毫米的分度圆上均匀布置3个安装通孔，这种三孔均布的安装方式相比两孔安装拥有更好的定位稳定性，不会出现绕安装轴转动的偏移问题，同时相比四孔安装降低了安装面的加工精度要求，即使安装面存在微小的平面度误差，三点接触的结构也能保证水平座安装稳固，不会出现翘曲变形影响水准泡的读数准确性。上部的容纳腔采用阶梯圆筒结构，内壁做了限位台阶来固定玻璃水准泡，腔体内壁预留的密封胶槽可以在装配时填充密封胶，避免车间内的切削液、润滑油、粉尘进入腔体内部污染水准泡表面，保证刻度线长期清晰可读。

实际应用中，这类水平座常被集成在小型自动化设备的工作台面、精密工装的定位基板、光学检测设备的安装底座上，设备初次安装调平完成后，可随时通过观察水准泡的位置判断设备是否因为地基沉降、紧固件松动、长期负载形变出现水平偏移，不需要每次都借助框式水平仪做全量程检测，日常点检效率提升非常明显。设计时特意将法兰厚度控制在合理范围，既保证安装时的结构强度，不会因为锁紧螺丝的压力导致法兰变形，也尽可能压缩整体高度，减少对设备安装空间的占用，适配那些安装空间局促、无法容纳大尺寸水平测量元件的场景。水准泡的灵敏度适配常规工业设备的调平需求，既不会因为灵敏度过高导致设备微小振动就让气泡偏移出刻度范围影响日常判断，也不会因为灵敏度过低无法识别到影响设备加工、检测精度的水平偏差。

在安装边界上，法兰外圆做了微小的倒角处理，安装时可以快速嵌入预制的安装沉孔，不需要反复调整对齐位置，三个安装孔采用通孔设计，既可以用螺丝直接锁紧在设备表面，也可以在需要频繁拆卸的场景下配合定位销使用，兼顾固定安装与可拆卸更换的需求。水准泡的上表面略低于腔体上端面，即使有工具、工件从上方轻微擦过，也不会直接刮花水准泡的玻璃表面，延长元件的使用寿命。
