固定式卧式金属切割带锯设备结构

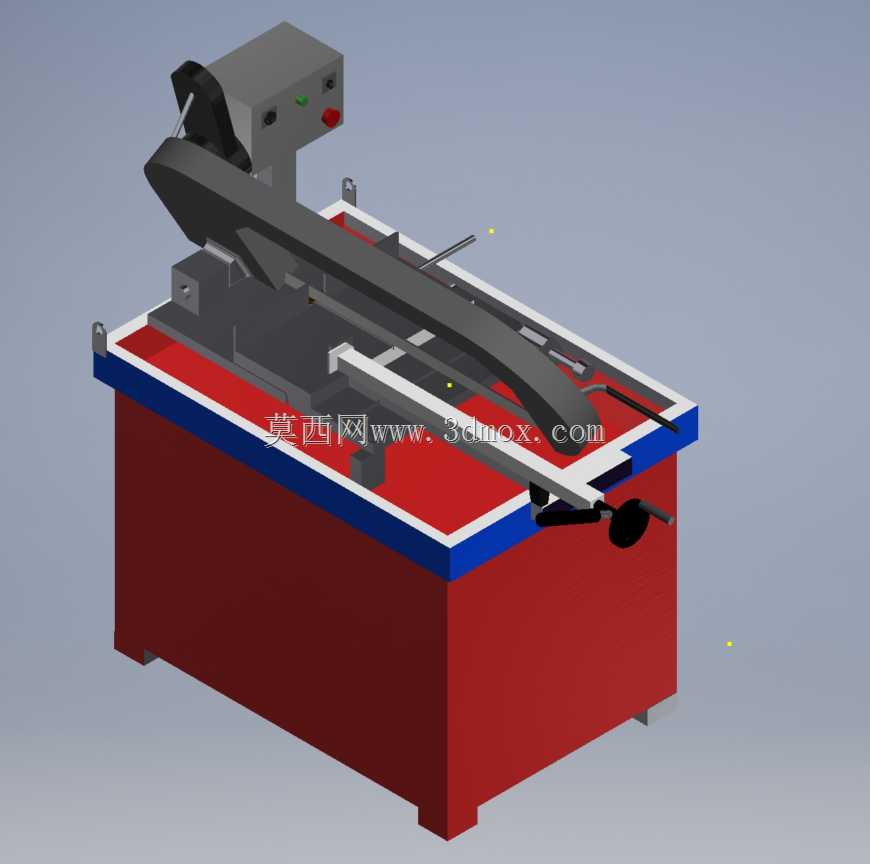

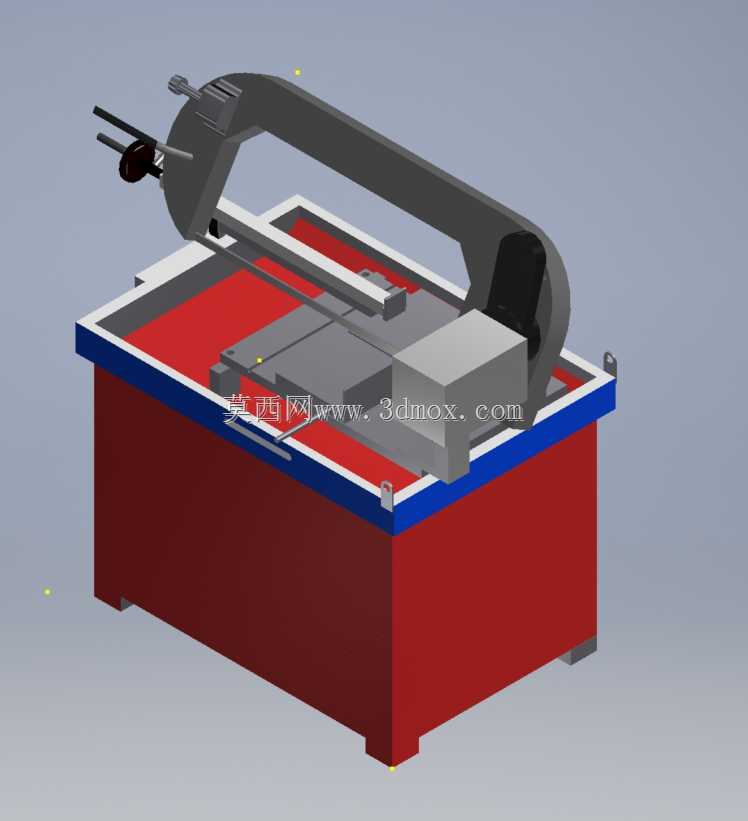

　　这款卧式带锯主要面向机械加工车间的型材下料工序，在五金加工、钢结构预制、设备修配等场景中承担圆钢、方管、异型型钢、小型坯料的定长切断作业，相比砂轮切割机具备切口窄、料损小、切削噪音低、锯切面平整度更高的优势，适合中小批量多规格的金属材料切断需求。设备采用落地式箱型床身作为承载基体，下部柜体为整体焊接结构，内部预留锯带张紧机构、传动组件、冷却循环系统的安装空间，厚重的箱式结构可抵消锯切过程中带锯条高速运转产生的振动，避免锯带偏摆导致的切面倾斜、崩齿问题，床身上部的工作台面设置平行导轨，配套手动丝杆进给的工件夹持机构，可根据待切型材的截面尺寸调整钳口开合范围，夹持座带有刻度标识，方便操作人员快速对齐下料长度标记。

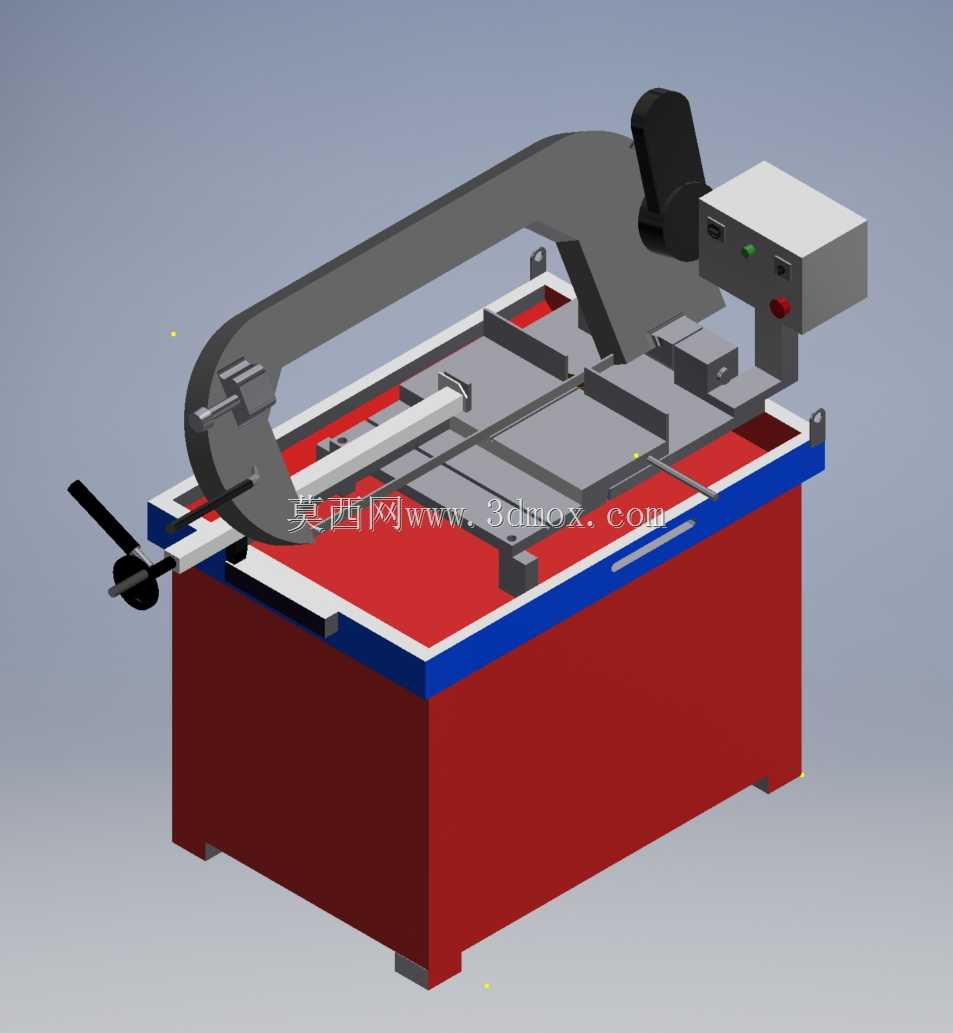

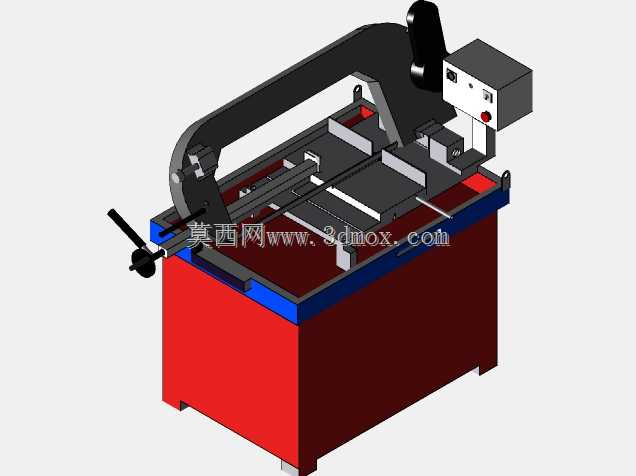

　　锯架部分采用弧形悬臂结构，绕尾部铰接轴做上下进给摆动，锯带环绕在主动轮、从动轮与导向臂之间，导向块靠近锯切位置设置硬质合金夹持片，约束锯带的横向窜动，保证锯切过程中锯条始终保持垂直进给姿态，避免切斜。设备操作侧设置独立的电控箱，集成启停按钮、急停开关与运行状态指示灯，操控位置符合人工站立操作的人机工程高度，无需过度俯身或抬手即可完成全部操作。从安装边界来看，设备整体为固定式安装，无需额外预埋地脚螺栓，放置在平整的硬化车间地面即可使用，整机占地尺寸适配中小型加工车间的工位布局，进料侧预留足够的型材摆放空间即可完成长料的锯切作业，无需配套复杂的上下料辅助机构。设计过程中优先考虑了日常维护的便捷性，锯带防护罩采用快拆结构，

　　更换锯带时无需拆解过多周边部件，张紧机构的调节手柄外露在设备侧方，操作人员可快速调整锯带张紧度，避免张紧力不足导致的掉带、打滑问题，冷却喷嘴正对锯切位置，可在锯切过程中持续输送切削液，降低锯带齿尖温度，延长锯条使用寿命，同时冲走切屑，避免切屑卡入锯带与导向块之间加剧磨损。
