低温研磨处理设备结构设计方案

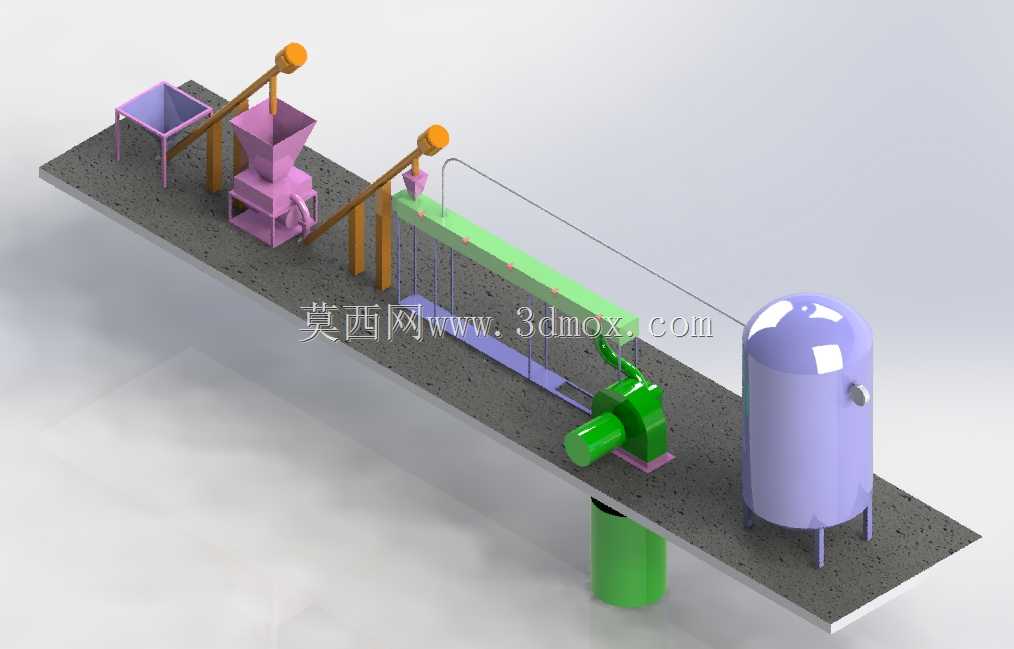

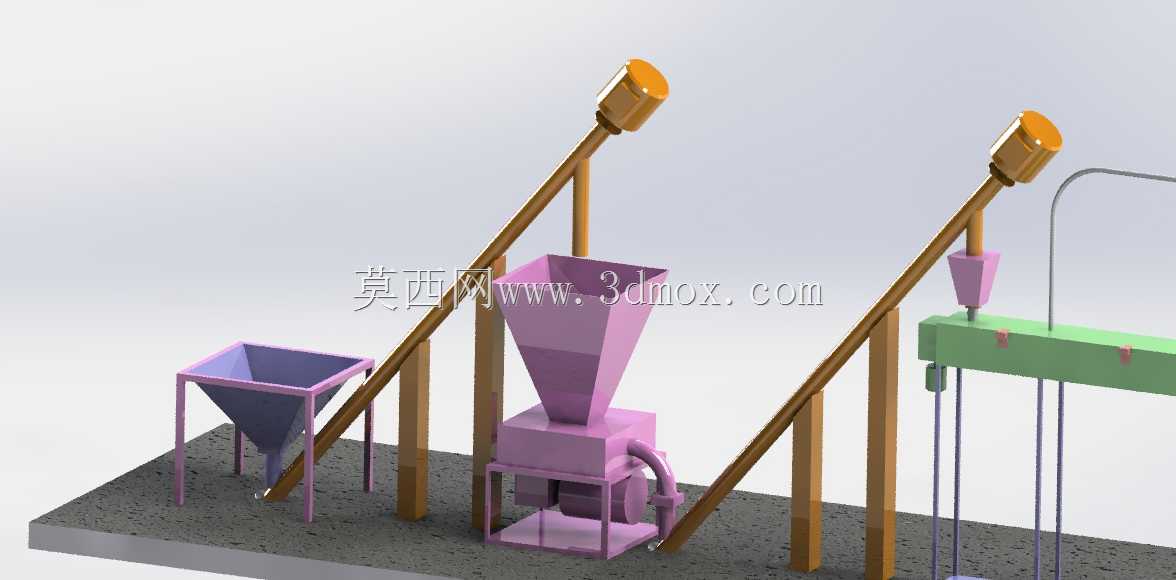

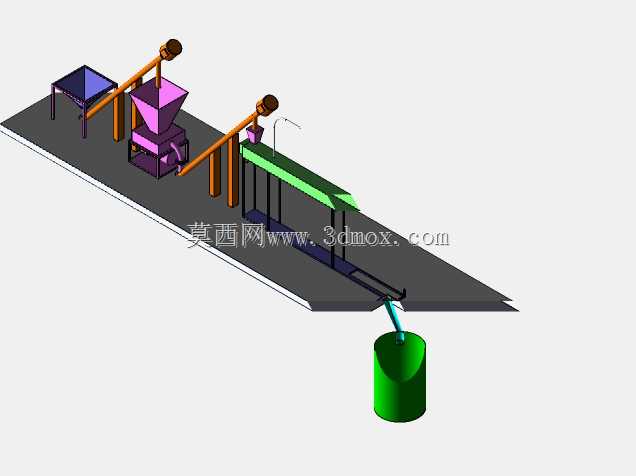

在食品、医药、高分子材料加工领域，不少热敏性、高韧性物料在常温研磨过程中会出现受热变质、粘黏磨腔、粒度不达标的问题，这套低温研磨设备的三维结构，正是针对这类工况痛点完成的整体布局设计。整套设备沿长条形安装基座排布，从进料端到出料端依次设置原料暂存料斗、定量进料机构、低温输送腔体、研磨执行单元、成品暂存罐体，各模块通过支撑钢架固定在基座上，安装时需预留基座两侧各1.2米的操作维护通道，整体长度方向安装边界控制在6米内，宽度方向不超过1.8米，可适配常规工业厂房的标准设备安装位。设计过程中优先考虑低温工况的结构适配性，进料端采用倾斜式螺旋输送结构，将待研磨物料匀速送入低温处理腔，腔体外层预留冷媒循环夹套的安装空间，可接入液氮或低温制冷循环系统，让物料在进入研磨工位前提前冷却至脆化温度，避免研磨过程中物料受热软化粘黏设备内壁。研磨单元采用立式磨盘结构，配套独立的传动支撑组件，动力端设置在基座下方，通过密封传动轴穿过基座连接磨盘，既减少低温腔体内的传动部件积料问题，也方便日常检修时从下方拆解维护动力组件。设备末端的立式承压罐体用于收集研磨完成的粉体物料，罐体顶部设置排气泄压接口，可对接车间的尾气回收或除尘系统，避免低温粉体外泄造成车间环境问题。布局设计时特意将两个进料输送支架的高度做了差异化处理，原料初筛料斗设置在靠近进料端的高位，可直接对接上游工序的出料管道，无需额外增设提升设备，减少整套产线的配套投入。低温输送腔体采用分段式法兰连接结构，每段腔体都设置了观察视镜位，可实时查看物料在低温段的输送状态，出现堵料时可快速拆解对应段腔体清理，无需整体拆装整条输送线。整套结构的支撑件均采用标准化型钢焊接成型，安装时可根据现场地面平整度调整支撑脚的高度，保证基座整体水平度误差控制在千分之二以内，避免长轴类输送部件运行时出现偏磨问题。
