DMU340龙门式铣床机架结构设计

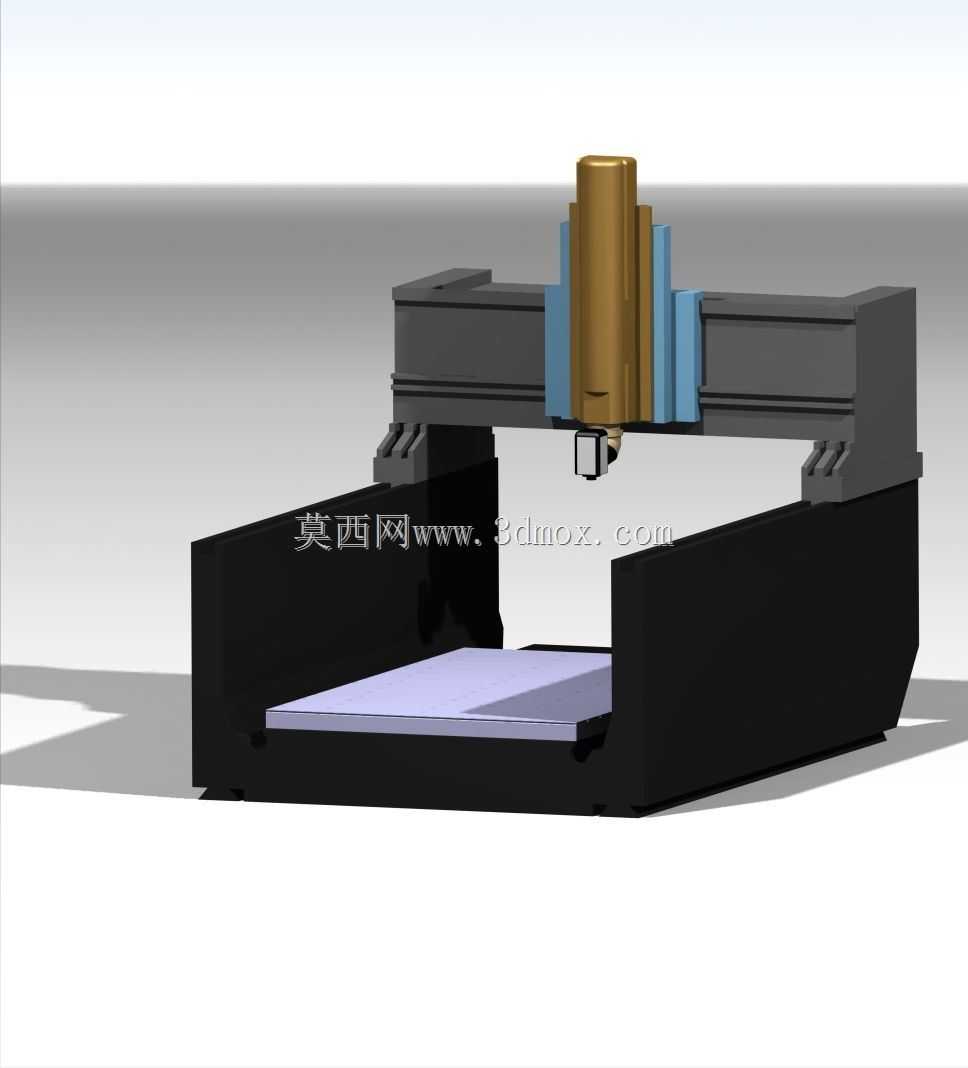

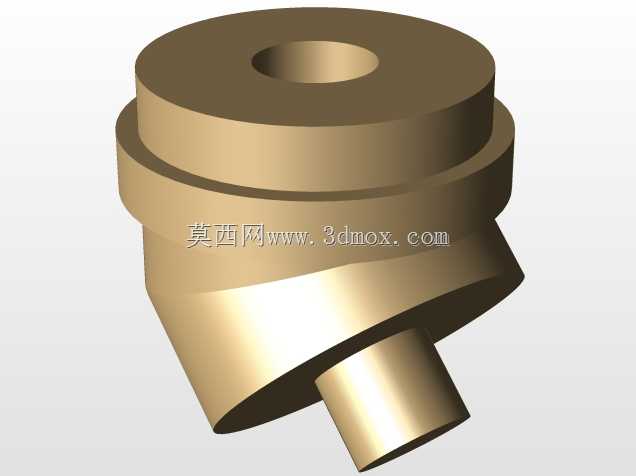

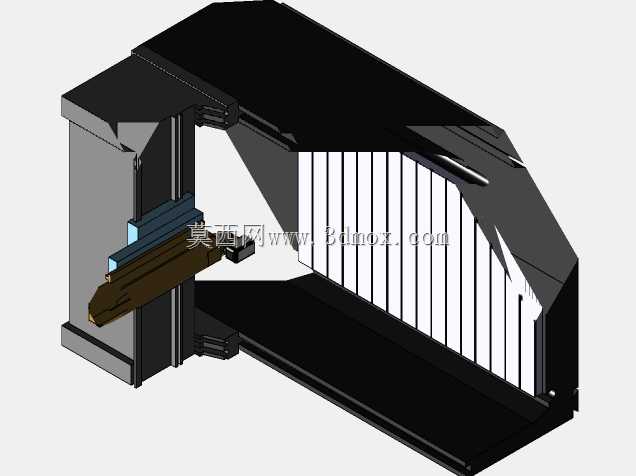

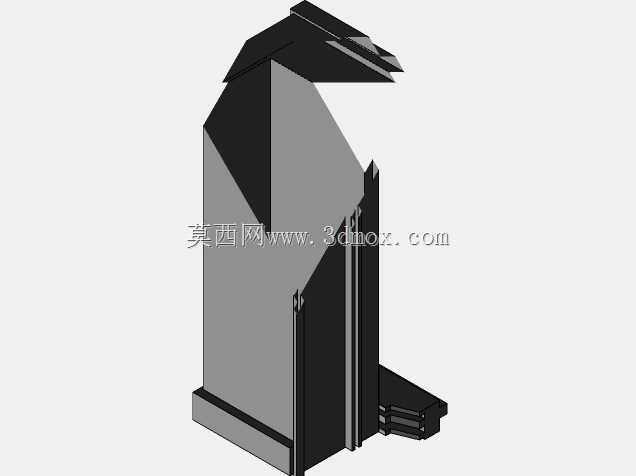

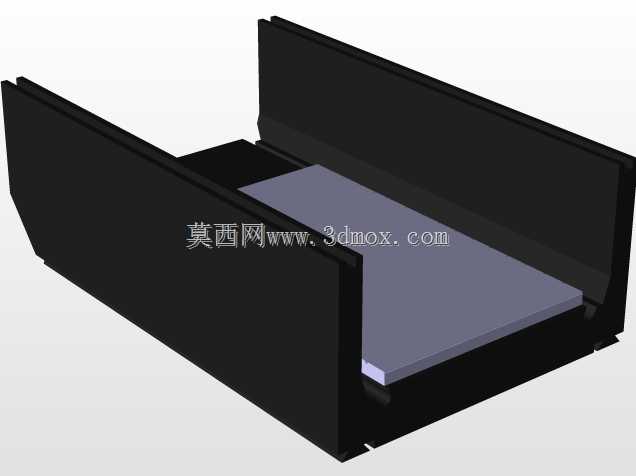

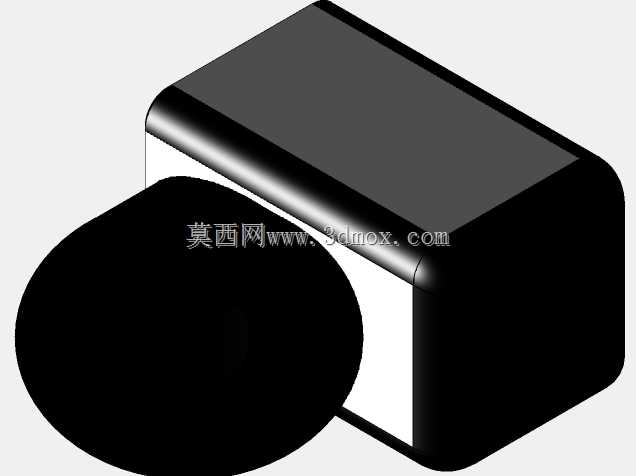

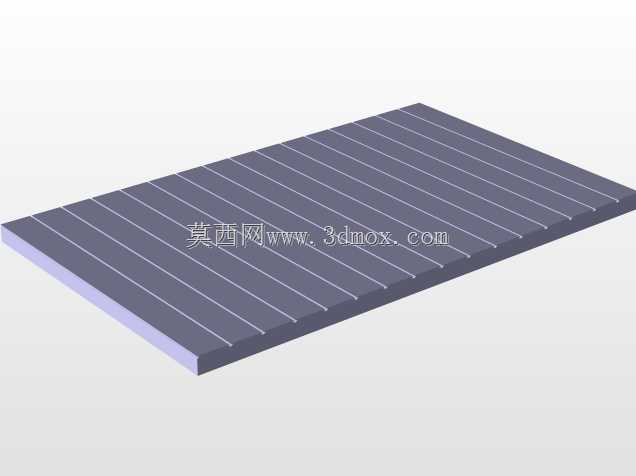

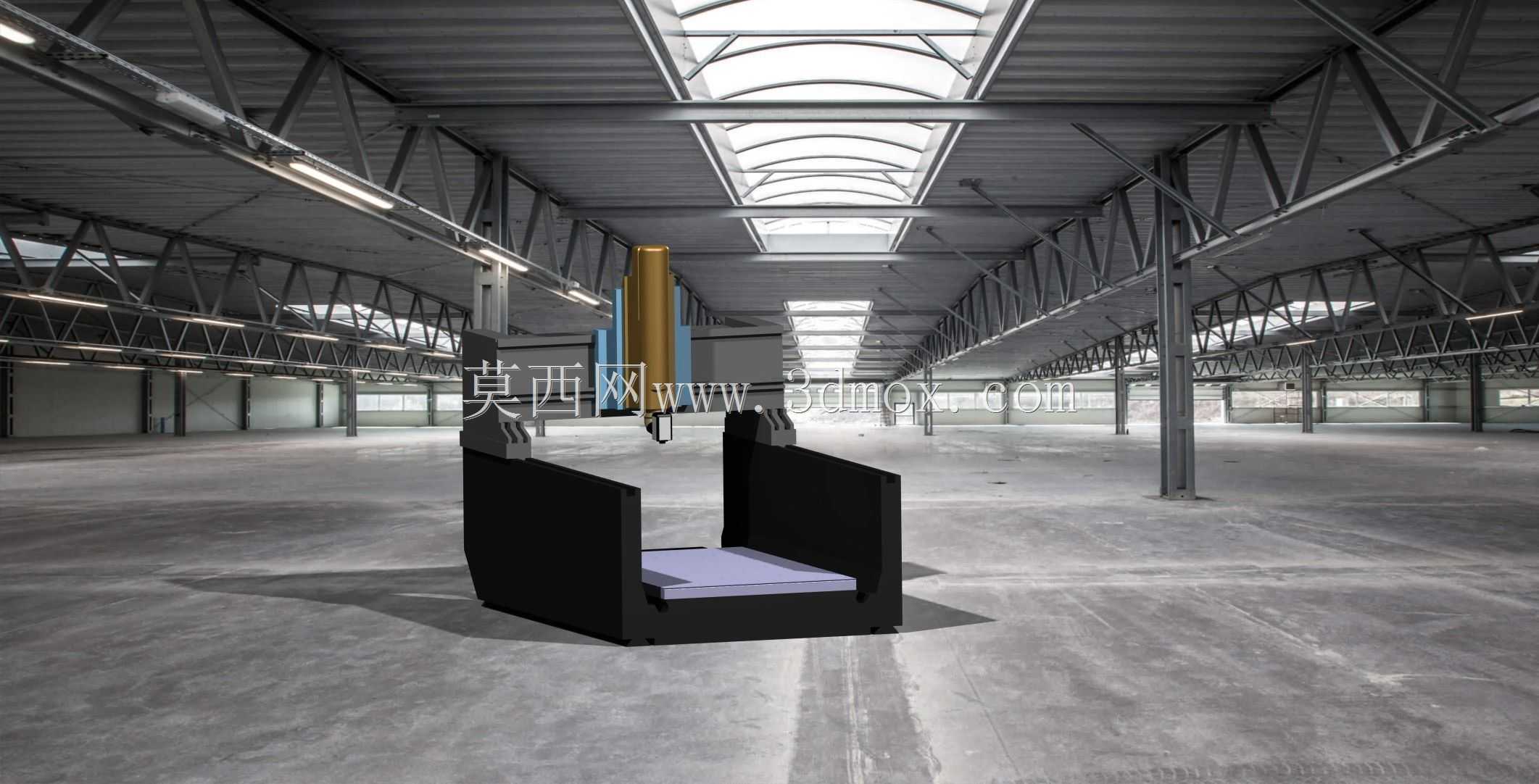

这款DMU340机架对应的龙门铣床，多用于中小型模具钢件、铝合金结构件的平面铣削、型腔开粗与精修工序，在五金模具加工车间、小型零部件机加工产线、职业院校机加工实训区都能见到这类设备的身影，可适配不同装夹治具完成多批次小批量零件的铣加工作业，能承担钻孔、镗孔、平面铣削、轮廓铣削等多类机加工任务。从结构设计逻辑来看，这款机架采用定梁龙门式布局，两侧床身立柱为整体式焊接钢结构，经过去应力退火处理后再做导轨安装面的精加工，从根源上降低长期承重加工带来的结构形变风险。横梁部分采用箱型截面设计，内部布置有纵横交错的加强筋板，在控制整体重量的前提下保障足够的抗弯抗扭刚度，避免主轴滑枕高速移动时横梁出现挠曲变形，影响最终加工精度。工作台部分采用高刚性铸铁材质，T型槽布局适配通用夹具的装夹需求，工作台的行程边界与两侧立柱内侧预留了足够的安全间隙，避免滑台移动到极限位置时出现硬碰撞，同时也预留了排屑槽的安装空间，方便加工过程中切屑的集中收集与清理。主轴安装座采用滑动导轨配合的结构，可沿横梁导轨做横向进给运动，滑枕部分可沿安装座做垂直方向的进给，配合工作台的纵向进给，可实现三轴联动的铣削加工覆盖，整个机架的安装基准面做了统一的平面度公差要求，现场安装时只需调整底部垫铁即可完成整机水平校准，不需要额外做二次地基加工，适配多数中小型加工车间的场地安装条件。设计过程中针对机架的受力点做了针对性的加强处理，比如主轴切削力传递到横梁的接触位置、立柱与床身底座的连接位置都加厚了板材厚度，同时布置了三角加强筋，分散切削过程中的振动载荷，降低加工过程中的共振概率，保障加工表面的粗糙度达标。两侧立柱的后部预留了电气柜、走线槽的安装位置，横梁端部预留了润滑管路、行程限位开关的安装接口，不需要后期在机架上二次打孔焊接，减少现场安装调试的工作量。整体机架的外形尺寸适配常规车间的进门宽度与厂房层高，不需要对车间场地做特殊改造即可完成进场安装，工作台的承重设计可满足常规中小型模具、结构件的装夹承重需求，不会因为工件重量过大导致工作台下沉变形。
