外置曲柄连杆式简易内燃机教学演示结构

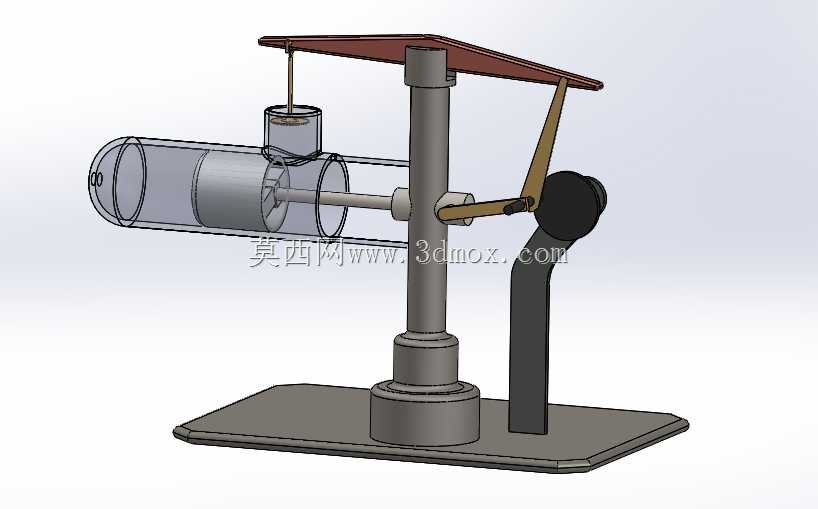

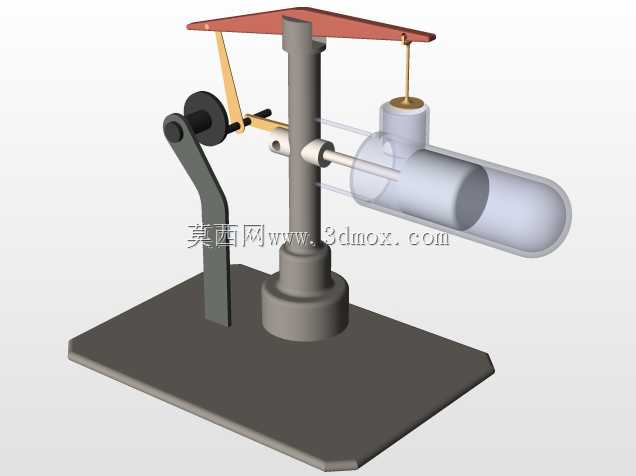

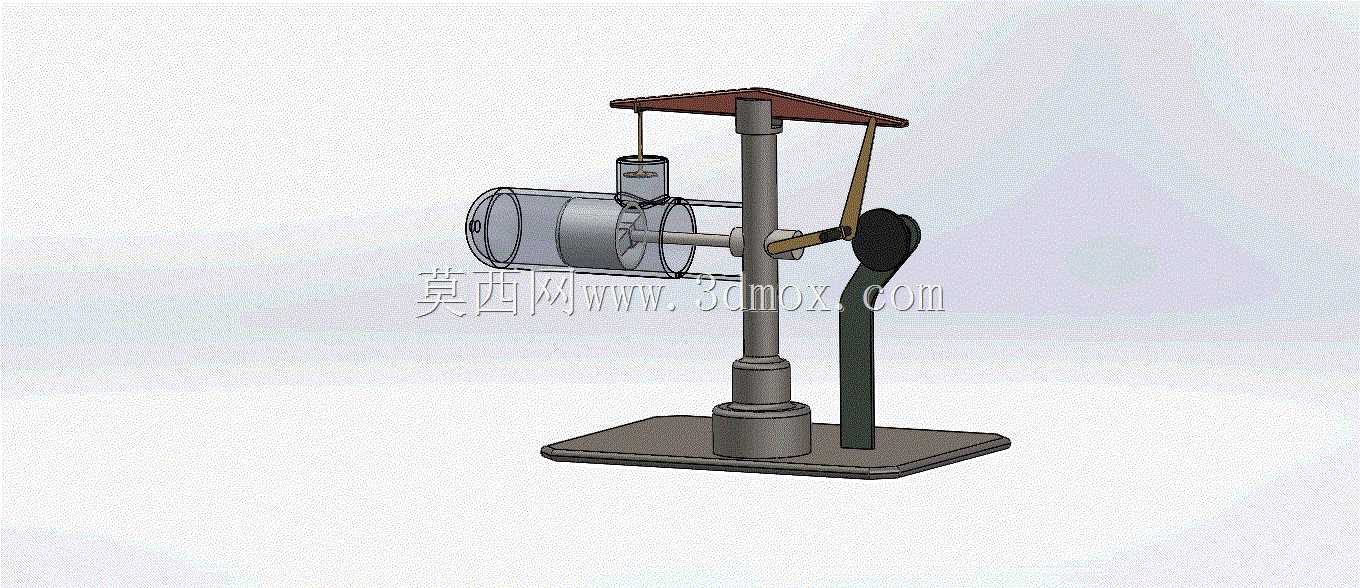

这套外置结构的内燃机演示装置，主要面向职业院校机械原理教学、科普场馆动力原理展示场景，也可作为小型动力原理验证的试验载体，区别于集成度极高的量产内燃机，它将核心做功、传动、支撑结构全部外露，能让观察者直观看到热能转换为机械能的完整传动路径。整套装置采用立式支撑座搭配卧式气缸的布局，底部方形安装底板预留了四个固定孔位，可直接通过螺栓固定在试验台或展示台面上，整体安装边界控制在300mm见方的范围内，垂直方向总高度不超过280mm，不会占用过多展示或试验空间，搬运移动也十分便捷。核心做功部分采用透明气缸筒体设计，可直接观察活塞在缸体内的往复运动轨迹，缸体顶部外置的燃烧腔通过独立支架固定在立柱顶端，和缸体进气通道直接连通，能清晰展示混合气进入、燃烧膨胀推动活塞的过程，避免了量产内燃机缸体封闭无法观察内部动作的问题。传动部分采用外露的曲柄连杆结构，连杆一端连接活塞伸出端，另一端连接侧置的手摇曲柄与飞轮配重，手动转动曲柄即可模拟活塞往复、气门开合的完整循环，也可通过外接小型电机驱动实现连续运转演示，飞轮的配重设计能让运转过程更平顺，减少手动演示时的卡顿感。支撑结构采用分段式立式立柱，从底板向上依次设置底座、立柱杆、顶部安装支架，所有连接位置都采用定位轴肩配合紧定螺钉固定，既保证了支撑刚度，也方便拆解演示各部件的装配关系，顶部的遮挡板可避免演示过程中异物落入传动区域，提升操作安全性。设计过程中特意将所有运动副的配合间隙控制在演示装置合理范围内，既不会因为间隙过大出现晃动松旷，也不会因为间隙过小导致手动转动卡滞，所有外露的运动部件都做了圆角处理，避免演示操作时划伤手部，整体结构没有冗余设计，每一个部件都服务于原理展示的核心需求，能帮助初学者快速建立内燃机四冲程循环的空间认知，理解曲柄连杆机构将直线往复运动转换为旋转运动的核心原理，也可作为机械原理课程设计的参考结构，方便学习者在此基础上拓展改进气门控制、供油点火等附加结构。
