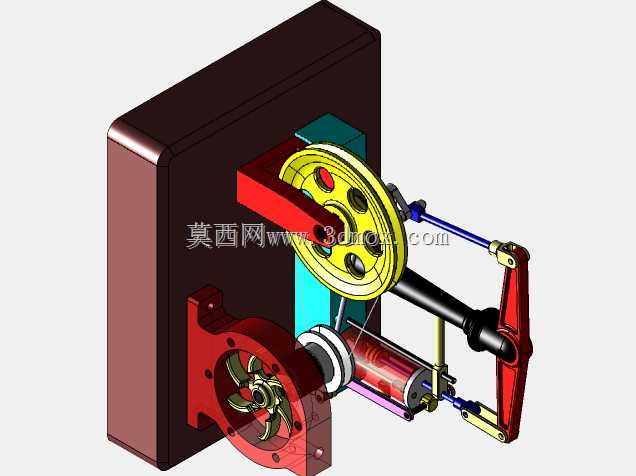

带水平横梁与离心泵的立式蒸汽动力装置

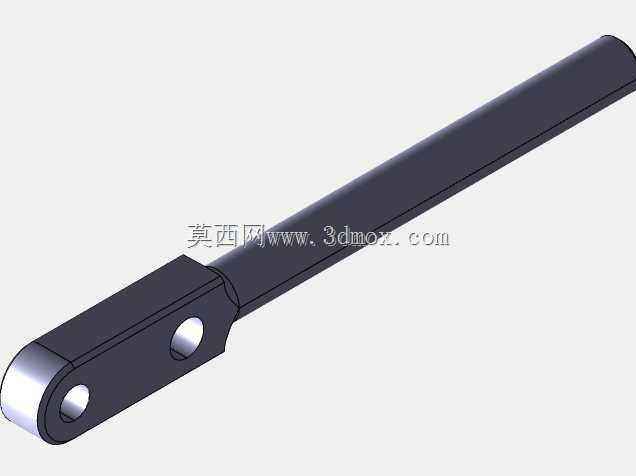

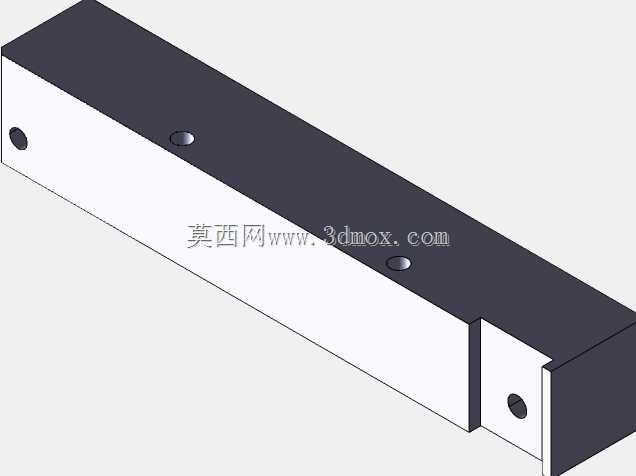

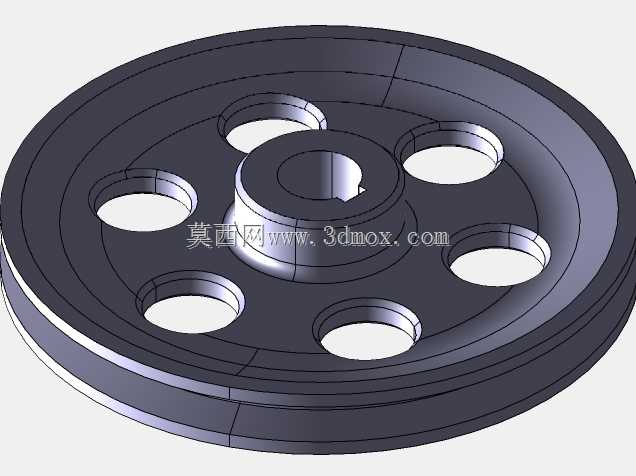

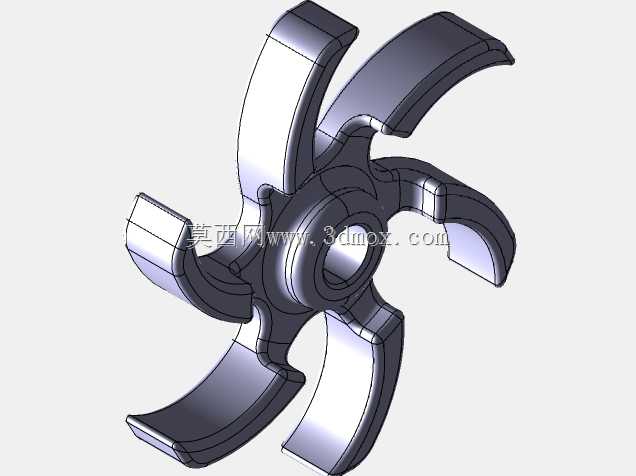

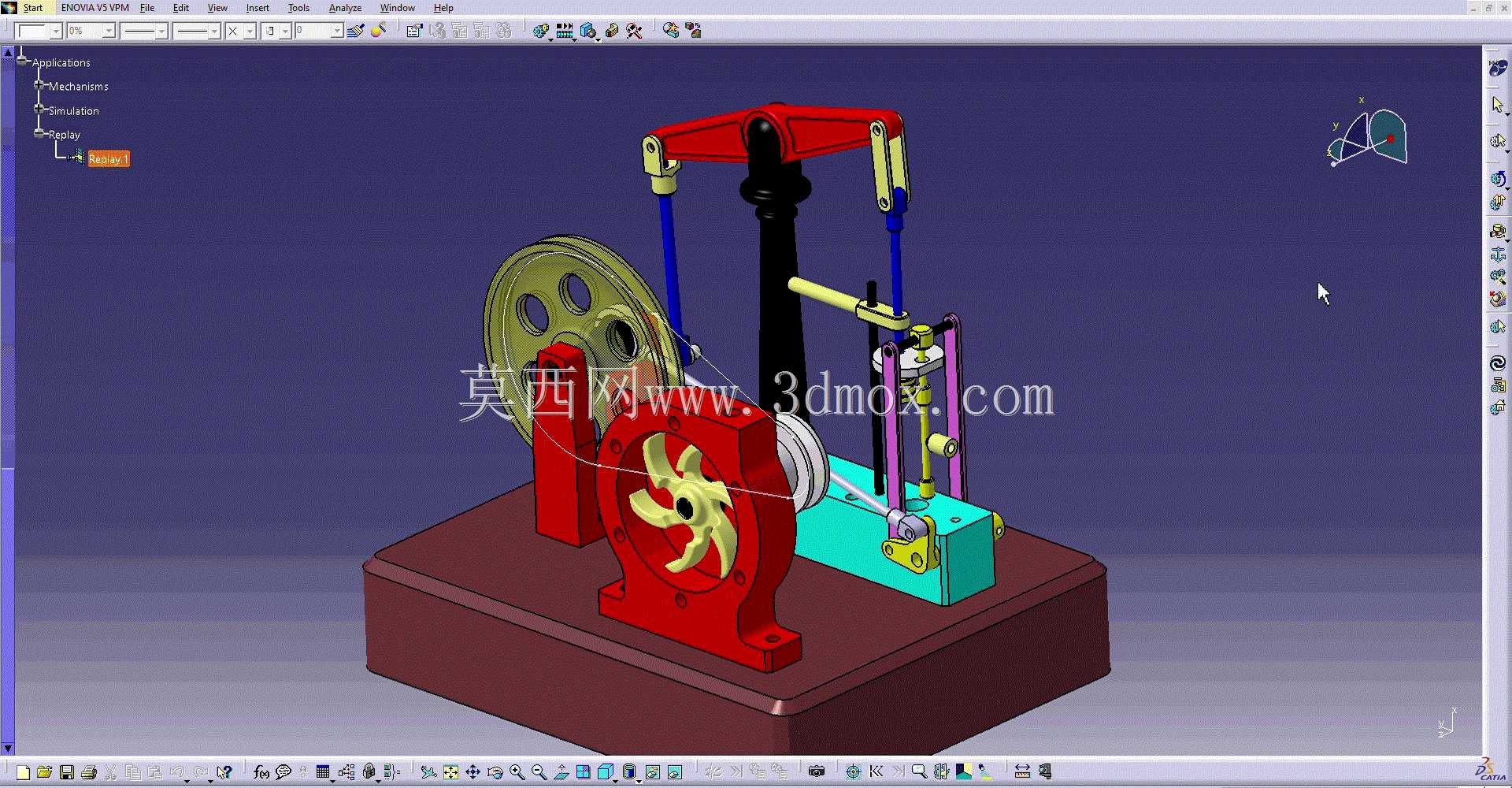

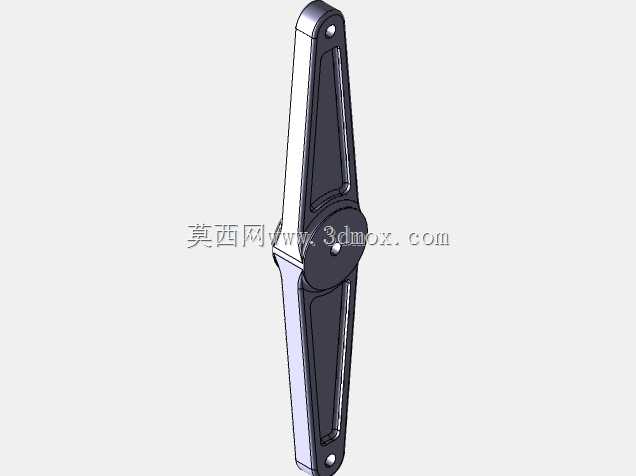

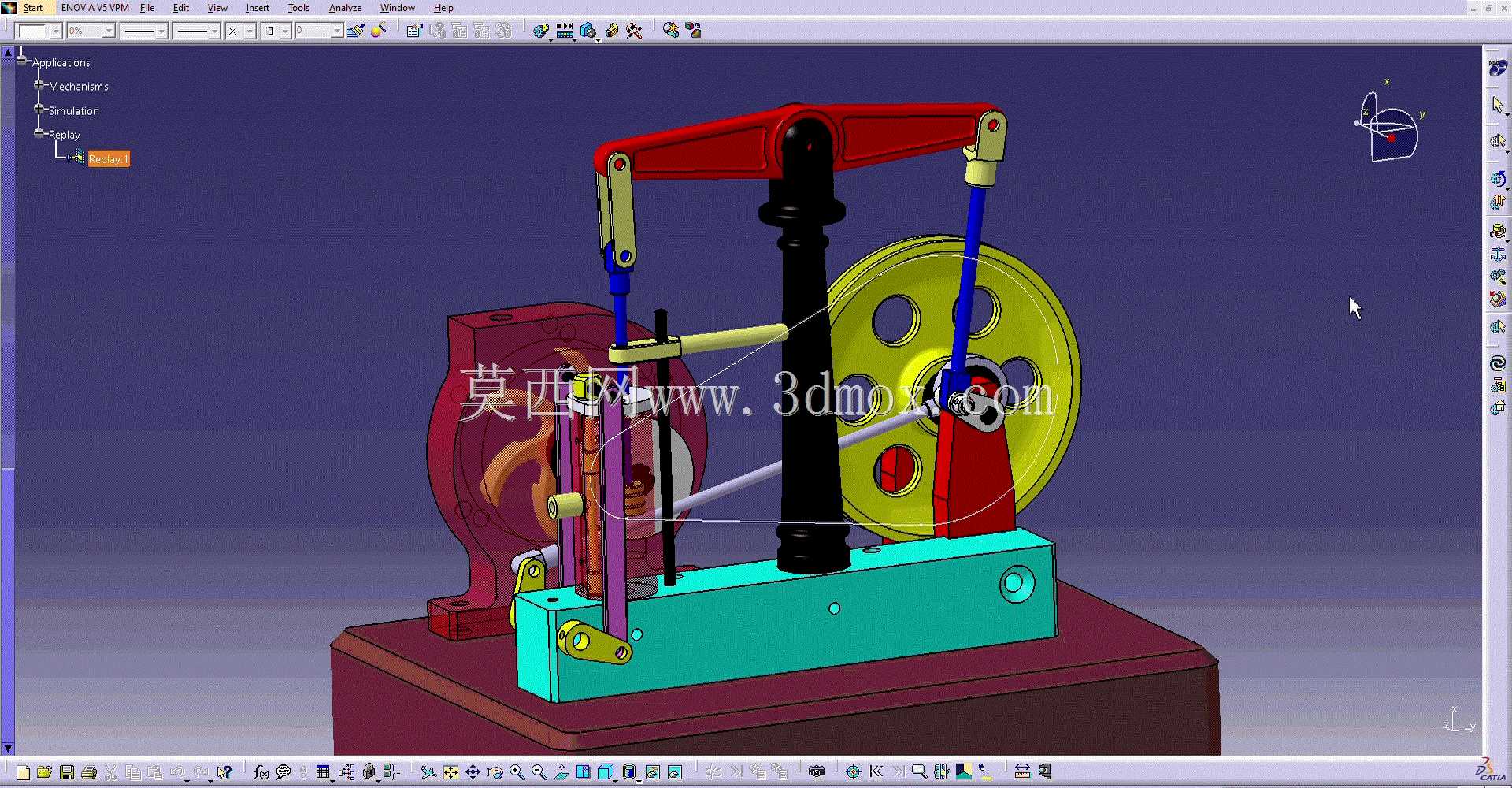

这套集成离心泵的横梁式蒸汽动力结构，最早可追溯至早期固定式工业动力场景，在电力尚未全面普及的年代，这类装置常被安置在厂区泵房、小型工矿作业点，直接通过蒸汽做功驱动离心泵完成流体输送，无需额外布置中间传动链路，大幅缩减了早期工业流体输送环节的动力损耗。从结构逻辑来看，水平横梁的设计并非单纯的结构补强，其核心作用是将立式汽缸的往复直线运动，通过横梁两端的铰接连杆完成力的分流，一侧联动曲柄飞轮组将往复运动转化为旋转动力输出，另一侧直接通过连杆机构驱动离心泵的活塞组件，整套动力传递路径没有冗余的换向结构，能在较低蒸汽压力下维持稳定的运行节奏。设计过程中首先要确认的是安装边界，整套装置采用立式叠层布置，底部基座承担全部承重与振动缓冲作用，汽缸垂直固定在基座中段位置，水平横梁通过中部的立柱导向套完成上下运动的轨迹约束，避免往复过程中出现横向摆幅偏差，飞轮布置在汽缸侧方，与离心泵组件分置横梁两侧，能自然平衡运动过程中的惯性力，降低基座的固定载荷要求。从功能特性上看，这类集成式结构省去了独立动力源与泵组之间的联轴器、中间轴承座等部件，日常维护仅需关注各铰接点的润滑状态、活塞环的密封性能即可，相比分体式的蒸汽动力加泵组的布置方案，整体占地尺寸缩小近四成，对安装场地的平整度要求也更低，在早期小型供水、厂区循环水输送、低压流体加注场景中有着极强的适配性。建模过程中需要重点关注各运动副的间隙匹配，横梁与导向立柱之间的配合间隙需要控制在合理范围，既要保证上下运动无卡滞，也要避免间隙过大造成的运动冲击，连杆两端的铰接孔同轴度需要与横梁、曲柄、泵活塞的运动轨迹保持在同一垂直平面内，否则运行过程中会出现偏磨，快速缩短铰接销轴的使用寿命。飞轮的配重设计也需要和往复运动部件的总质量匹配，利用飞轮的储能不能平滑蒸汽做功的脉冲特性，让离心泵的输出流量保持相对稳定，避免出现流体输送的压力波动。离心泵的流道入口与出口均布置在基座侧方，和蒸汽管路分置不同侧面，能避免管路布置出现交叉干涉，后期接管维护时无需拆解主体结构即可完成管路拆装。
