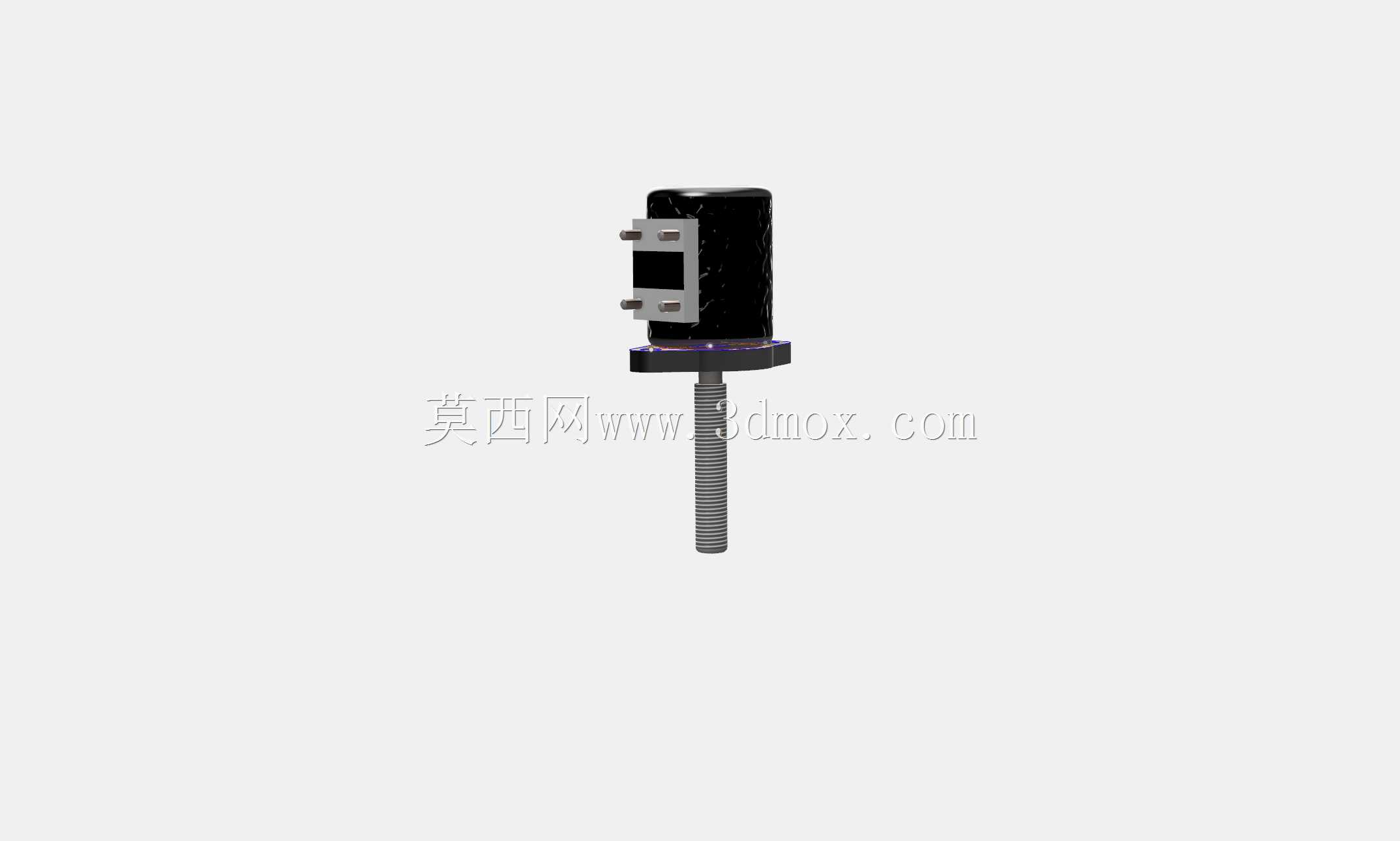

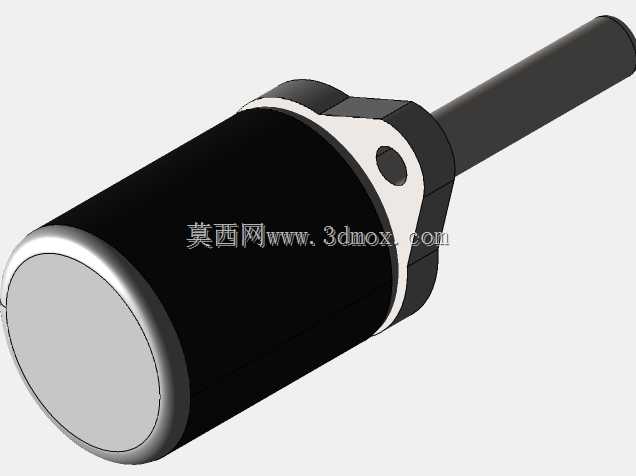

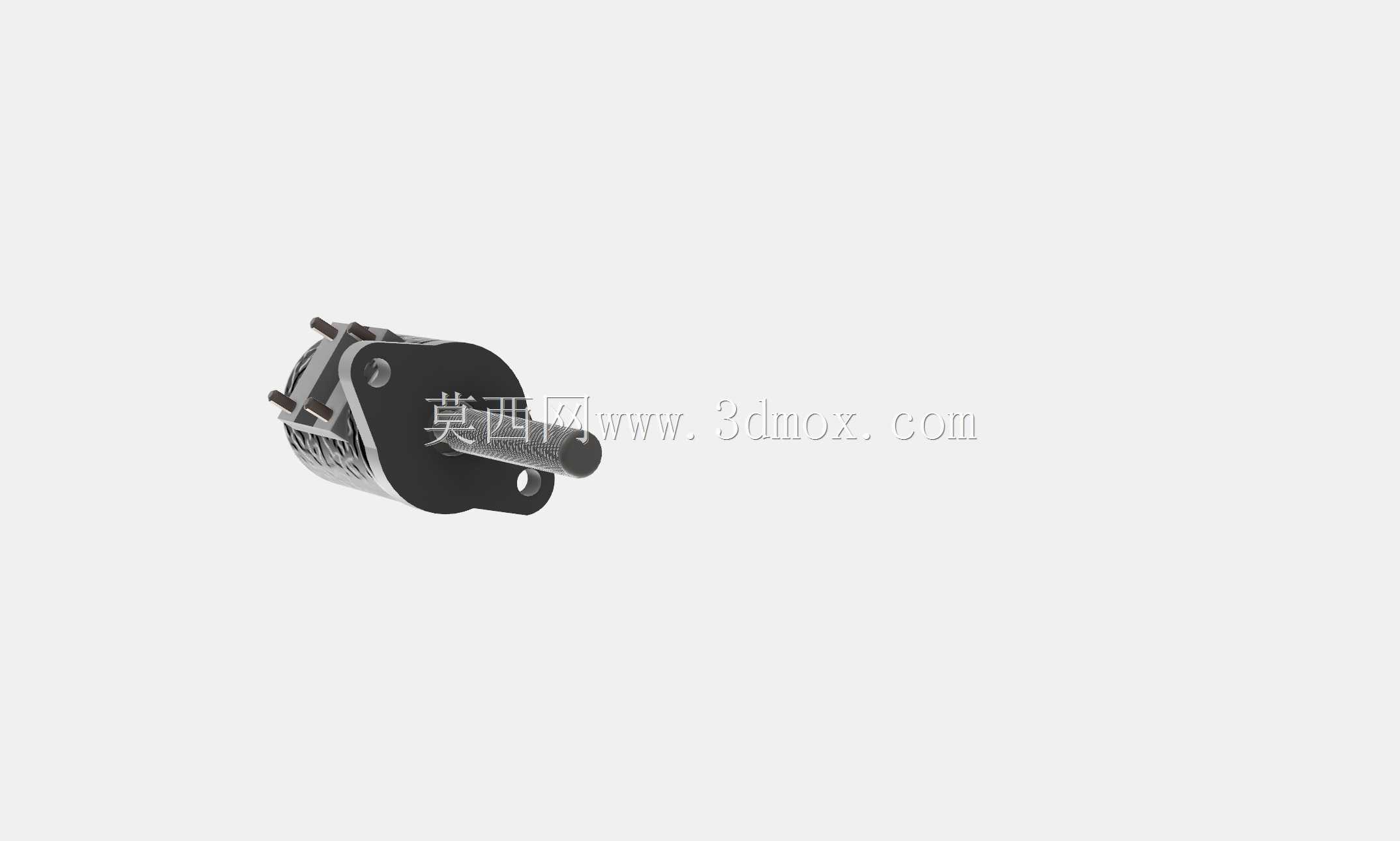

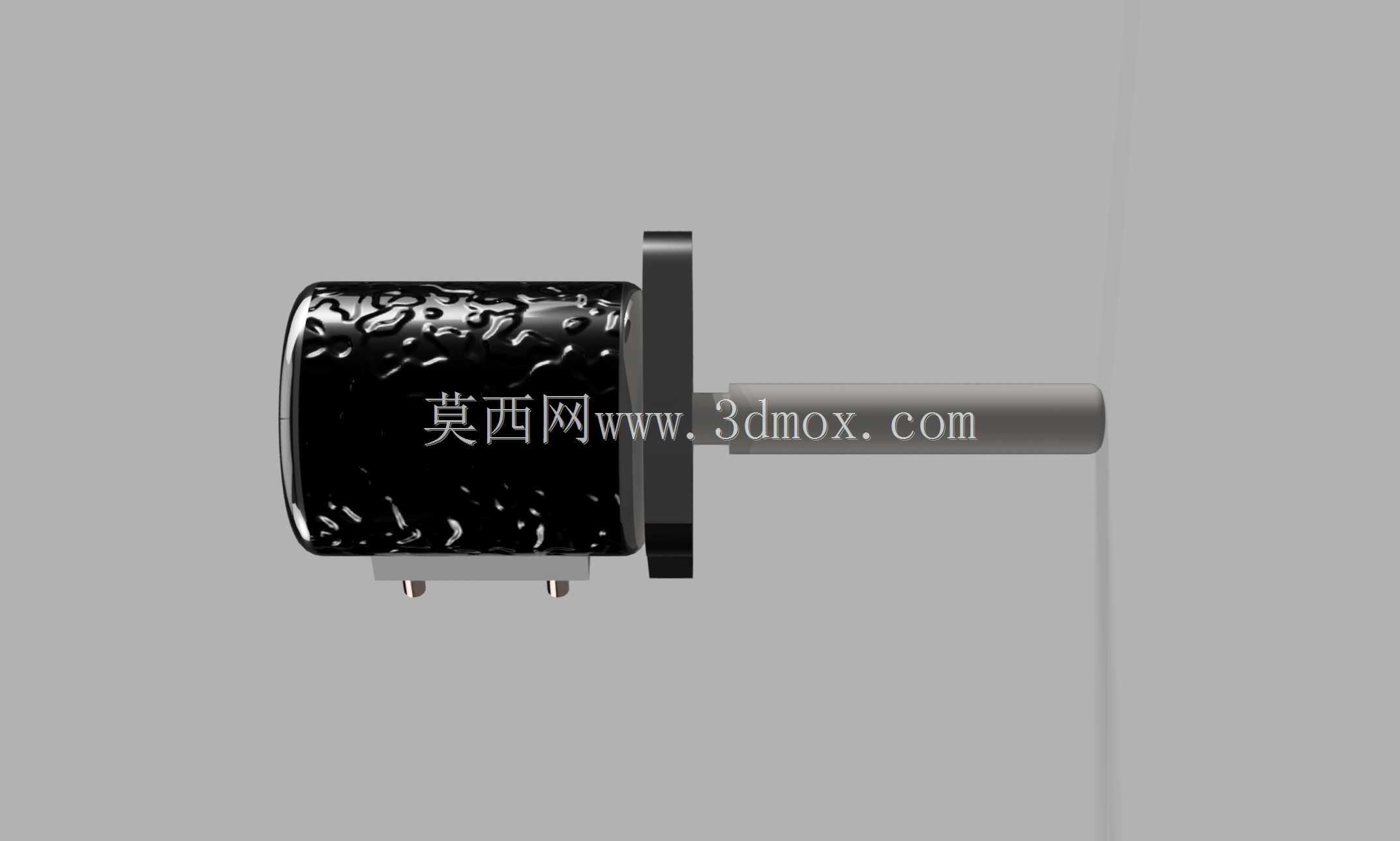

佳能6mm微型步进电机结构设计

这款微型步进电机的本体直径仅6mm，属于超小型精密驱动元件，在做小型化设备结构布局时，这类小尺寸驱动件的安装边界往往是布局阶段最先要卡死的参数——本体圆柱段长度、出轴长度、安装固定耳的孔位间距与孔径，都直接决定了设备内部的空间预留是否合理，很多便携光学设备、微型医疗采样装置、小型精密云台的结构卡死问题，往往就出在这类微型驱动件的安装尺寸匹配上。从结构设计来看，这款电机采用两相四线的驱动架构，是现有微型步进驱动方案里成熟度极高的配置，驱动逻辑简单，控制精度足以适配毫米级甚至亚毫米级的位移输出需求，出轴采用单端侧出的布局，固定端集成了两个带安装孔的定位耳，不需要额外设计定制电机座，直接通过微型螺丝就能将电机锁固在设备的安装基板上，能大幅减少小型设备内部的结构件数量，压缩整体装配空间。实际应用场景里，这类6mm级别的微型步进电机，最常出现在便携影像设备的镜头调焦组、微型蠕动泵的驱动端、小型智能穿戴设备的精密调节机构、桌面级微型实验装置的进给单元中，这类场景普遍对驱动元件的体积有严苛限制，同时又需要稳定的步进角输出，保证每次动作的位移量可控，不会出现丢步导致的调节失效。设计这类微型电机的配套结构时，首先要注意安装面的平面度公差，因为电机本体尺寸极小，安装面如果存在0.1mm以上的平面度误差，锁固螺丝时就会导致电机本体变形，直接影响内部定子转子的同轴度，轻则增大运转噪音、降低输出扭矩，重则会出现转子卡滞无法运转的问题。其次要注意出轴的负载匹配，这类微型步进电机的输出扭矩本身有限，配套的传动件不能施加过大的径向负载，否则会加速出轴轴承的磨损，缩短电机使用寿命，设计带轮或者齿轮配合时，要尽量让传动件的重心贴近电机本体的安装端面，减少悬臂梁效应带来的径向力。另外，走线布局也要提前预留空间，四线的引线直径较细，结构上要设计对应的走线槽或者压线结构，避免装配过程中挤压引线造成绝缘层破损，同时也要避开设备内部的运动部件，防止长期运动过程中引线被磨破造成短路。从结构细节来看，这款电机的后端集成了简易的端盖限位结构，转子的轴向窜动量被控制在极小的范围内，这对于需要精准轴向定位的应用场景十分重要，比如镜头调焦场景下，轴向窜动会直接导致焦平面偏移，影响成像清晰度，这类细节设计往往是微型驱动件选型时最容易被忽略，但又直接影响最终设备性能的关键点。
