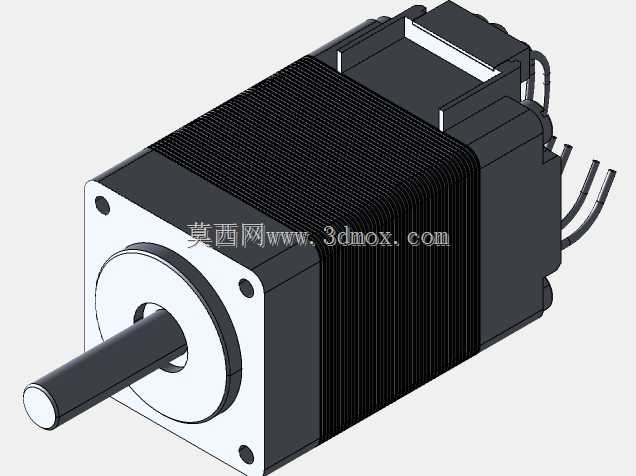

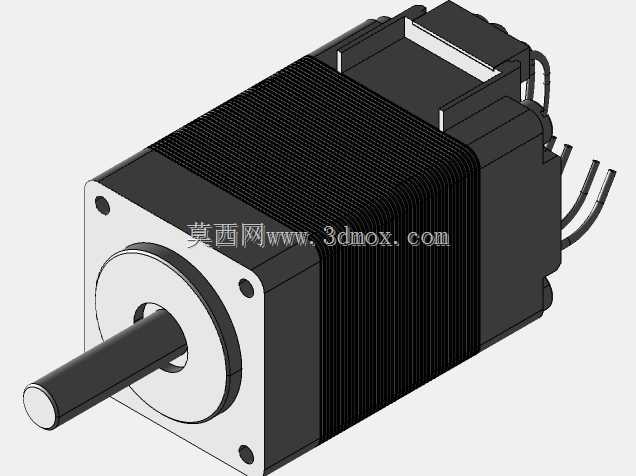

NEMA8标准法兰微型步进电机结构

在小型自动化设备的紧凑空间布局里，动力部件的选型往往直接决定整机的结构边界，NEMA8规格的步进电机，是小尺寸精密传动场景里的常用动力源。这类小规格步进电机常被用在桌面级精密检测设备的进给机构、小型光学调焦平台、医疗检验仪器的微量送样模组里，因为安装尺寸足够小，能塞进很多常规动力件放不进去的狭窄安装位，同时步进电机特有的开环定位特性，不需要额外加装位置反馈元件就能实现固定步距的角位移输出，能大幅简化小型设备的电控与结构设计复杂度。

从设计逻辑上看，这款电机严格遵循NEMA8法兰的安装规范，法兰端的安装孔位、止口尺寸、轴伸直径与伸出长度都匹配行业通用标准，做结构设计时不需要额外做转接件，直接按照标准安装孔位在安装板上开孔就能完成固定，能减少非标定制安装座的额外加工成本，也能降低装配时的对位难度。电机本体的外形做了规整的柱形设计，外壳采用常见的方形切角结构，既方便在布局时做相邻部件的避让计算，也能在多电机并排布置时最大化利用安装空间，不会出现圆形外壳相邻布置时的空间浪费问题。

实际选型使用时，要注意这类小尺寸步进电机的输出扭矩有限，适合带动轻负载的精密传动场景，不能用在大负载的主传动回路里。安装时要注意轴伸端与负载的同轴度，因为小规格电机的输出轴直径较细，偏心负载带来的径向力很容易造成轴的弯曲变形，长期运行还会加速后端轴承的磨损，缩短电机使用寿命。建模时还原的法兰安装面平面度、轴伸的同轴度公差，都参考了行业通用的精密级电机制造公差，做干涉检查时可以直接按照模型给出的尺寸做安装板的开孔与避让设计，不需要额外预留过多的调整间隙，能帮助结构工程师在紧凑空间里完成更精准的布局。另外电机尾部的出线位置也做了准确还原，布局时要提前预留出线的弯折空间，避免装配时线缆被挤压在电机与安装板之间，造成线缆绝缘层破损引发电路故障。
